6

Сборка телескопа

В данной части инструкции описан порядок сборки телескопа. Первую сборку рекомендуется производить в

помещении для удобства и приобретения навыков сборки инструмента. Это упростит последующую сборку и разборку

телескопа при выносе его из помещения для наблюдений.
Телескоп поставляется в одной коробке. В комплект телескопа входят: оптическая труба с присоединенным искателем

и крепежными кольцами (для модели 114AZ), азимутальная монтировка с присоединённой ручкой наведения , 10-мм

окуляр с посадочным диаметром 1.25”, 20 -мм окуляр - 1.25” (прямого изображения для модели 114AZ) , диагональная

призма прямого изображения 1.25” (для моделей 70AZ и 90AZ), CD-ROM The Sky Level 1.

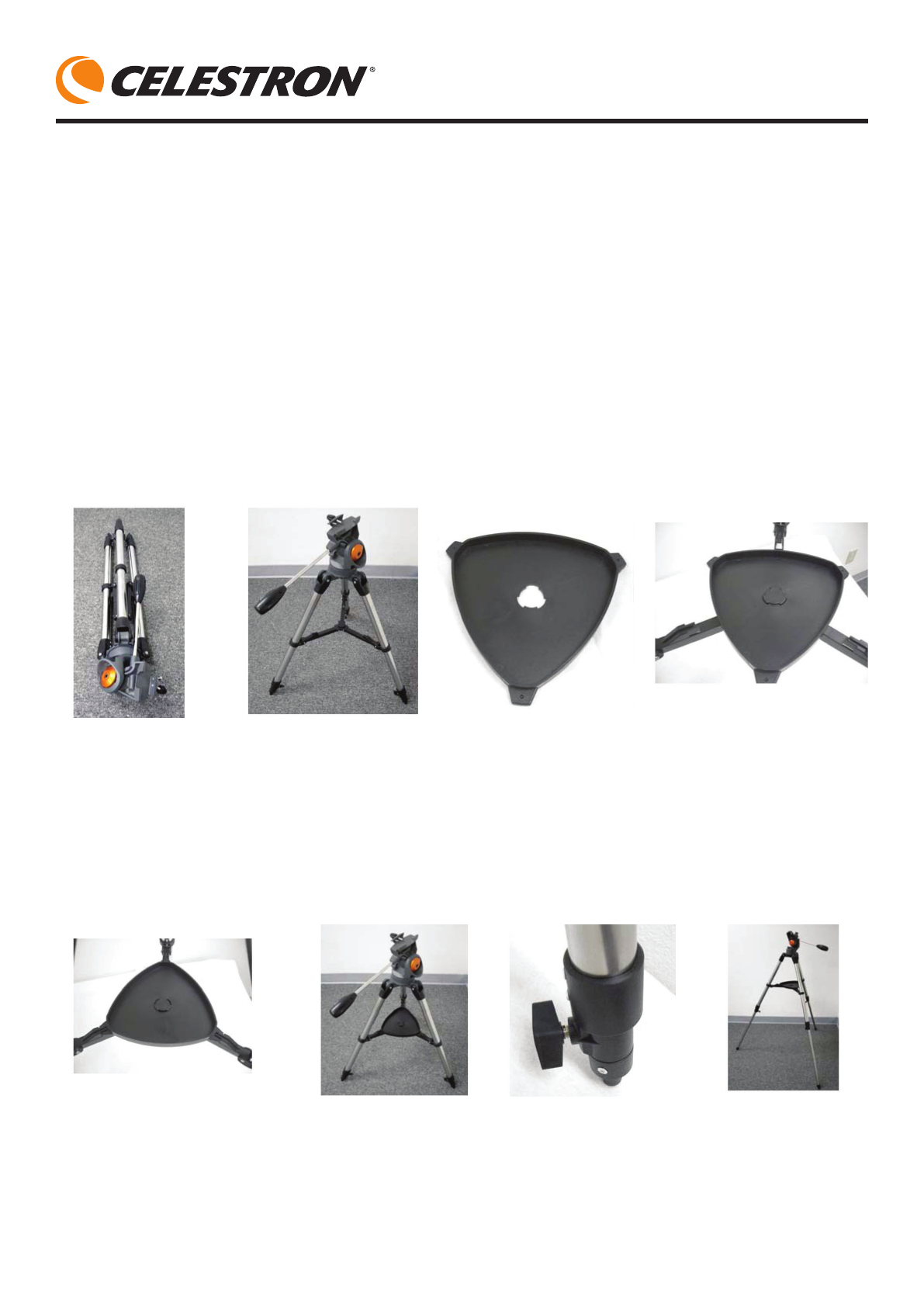

Сборка штатива

1.  Извлеките штатив из упаковки (рис. 2-1). штатив предварительно собран заранее.
2.  Установите штатив вертикально и вытяните опоры треноги на полную длину, затем слегка нажмите вниз на

трехлучевую распорку штатива (рис.2-2). Верхняя часть штатива называется штативной головкой.

3.  Установите площадку для аксессуаров (рис. 2-3) на распорку штатива (центр рис.2-2).
4.  Совместите отверстие в центре площадки (располагая её плоской стороной вниз) с центром распорки и слегка

нажмите вниз (рис. 2-4). Выступы на площадке должны располагаться как на рис. 2-4.

5.  Поворотом площадки совместите выступы с лучами распорки и нажимом зафиксируйте их в защелках. (рис. 2-5).

штатив полностью собран (рис. 2-6).

6.  Опоры штатива выдвигаются на желаемую длину, регулируя высоту монтировки. минимальная высота штатива

-61см, максимальная- 104 см. Для этого ослабьте зажим винта- фиксатора на каждой опоре (рис.2-7), выдвиньте

опоры на желаемую длину и снова зажмите винт. штатив, выдвинутый на полную высоту, показан на рис.2-8.

7.  Наибольшая жесткость и устойчивость штатива обеспечивается при его минимальной высоте.

Рис. 2-1

Рис. 2-5

Рис. 2-6

Рис. 2-7

Рис. 2-8

Рис. 2-2

Рис. 2-3

Рис. 2-4
