обращайте внимания на отражение диагонального зеркала в главном. Установите приспособление для юстировки в

фокусировочный узел и посмотрите через него. При полностью задвинутой трубке фокусировочного узла вы должны

полностью видеть главное зеркало, отраженное в диагональном зеркале. если главное зеркало видно не полностью

(не отцентрировано в диагональном), то при помощи юстировочных винтов диагонального зеркала придайте зеркалу

необходимый угол наклона. Не затягивайте и не ослабляйте центральный стопорный винт диагонального зеркала,

который обеспечивает правильное положение зеркала на оси.

Юстировка главного зеркала

Теперь отрегулируйте с помощью юстировочных винтов положение главного зеркала так, чтобы отражение

диагонального зеркала находилось в центре главного. глядя в фокусировочный узел, вы должны увидеть

концентрические изображения оптических элементов. Не пытайтесь добиться результата с первой попытки,

действуйте методом «последовательных приближений».
Снимите приспособление для юстировки и посмотрите в фокусировочный узел. Вы должны увидеть отражение своего

глаза в диагональном зеркале.

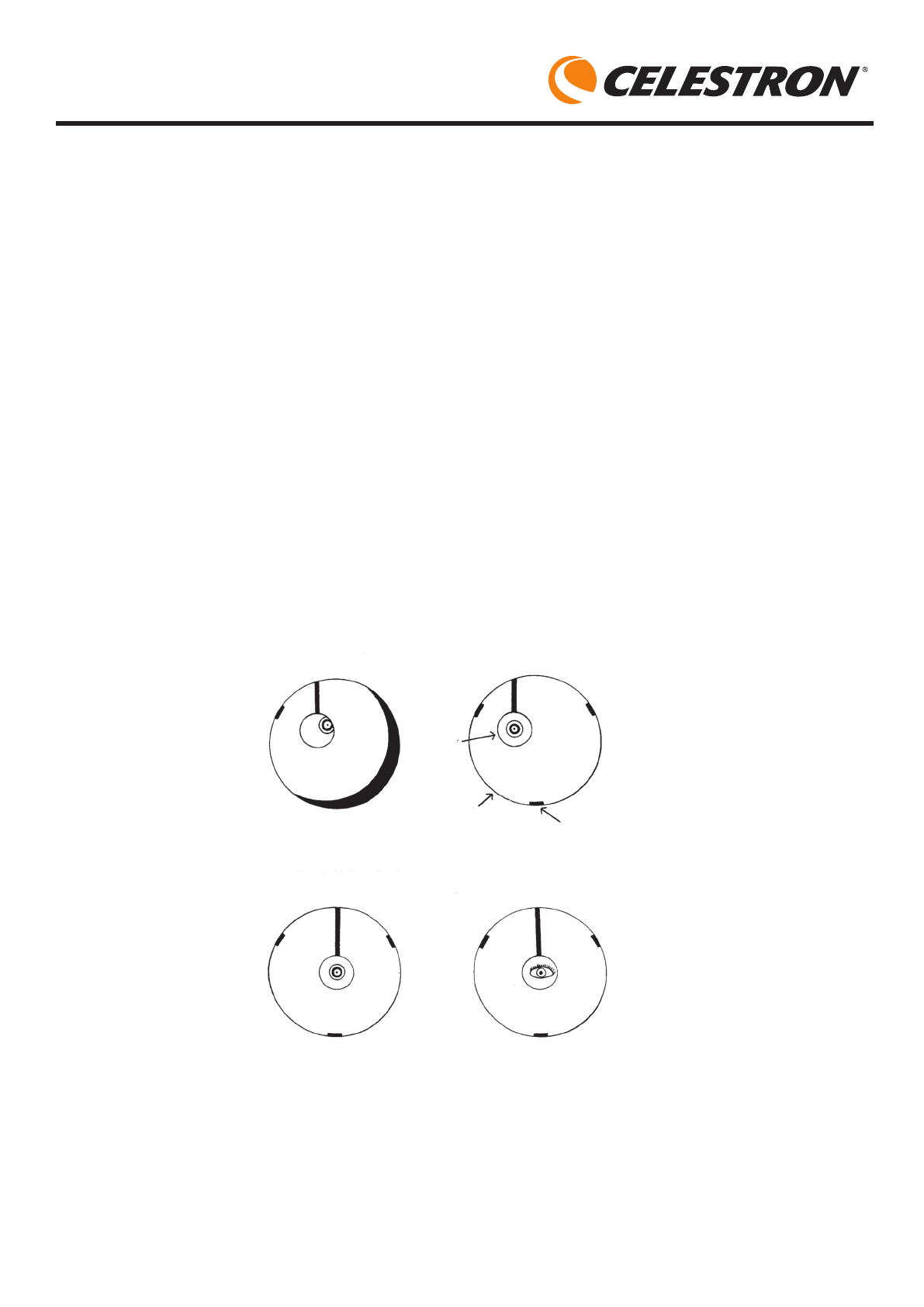

Вид в телескоп системы Ньютона при наблюдении через

юстировочное приспособление

Диагональное

зеркало

главное зеркало

Зажим зеркал

Юстировка зеркал завершена – вид

через юстировочное приспособление

Юстировка зеркал завершена – вид

без юстировочного приспособления

Требуется юстировка диагонального зеркала
