8

Установка ручек тонких движений

Монтировки телескопов серии AstroMaster оснащены двумя ручками управления тонкими движениями,

обеспечивающими возможность точного наведения телескопа по осям прямого восхождения и склонения. Для

установки ручек:
1.  Возьмите две ручки - гибкие тросики с круглыми рукоятками (одинакового размера и длины) и убедитесь, что

винты - фиксаторы на концах тросиков не выступают из отверстий.

2.  Наденьте одну ручку на ось прямого восхождения до упора. Ось прямого восхождения с обеих сторон имеет валы

для установки ручек управления тонкими движениями. Вы можете установить ручку с любой стороны, это не имеет

значения (если не установлен часовой привод). Установите их с той стороны, где вам удобно.

3.  Закрепите фиксатор на ручке управления тонкими движениями по оси прямого восхождения.
4.  Таким же образом устанавливается и ручка управления тонкими движениями по оси склонения. Вал, на который

устанавливается ручка тонких движений, находится в верхней части монтировки под площадкой для крепления

трубы телескопа.

Установка трубы телескопа на монтировку

Труба телескопа устанавливается на монтировку сверху при помощи пластины типа «ласточкин хвост»  (Рис. 2-16).

У телескопа- рефлектора 114 EQ установочная пластина закреплена на кольцах крепления (хомутах) оптической

трубы. У рефрактора 70 EQ и рефлектора 76EQ пластина расположена вдоль трубы и прикреплена непосредственно к

нижней ее части. Перед тем, как установить трубу телескопа на монтировку, убедитесь, что фиксаторы осей прямого

восхождения и склонения (Рис. 2-17), а также винты установки полярной оси по широте  (1-1,1-2) жестко закреплены.

Это необходимо для того, чтобы при установке оптической трубы телескопа не произошло резких движений

монтировки под весом трубы. Снимите крышку с объектива рефрактора или трубы рефлектора. Для установки трубы

телескопа:

Для установки трубы телескопа:

1.  Снимите бумажную упаковку с  оптической трубы телескопа. Перед тем, как   снять бумажную упаковку с трубы

телескопа Ньютона 114 EQ потребуется снять хомуты с трубы.

2.  Ослабьте главный крепежный винт и предохранительный винт на монтировке (сбоку от крепления) с тем, чтобы

они не входили в паз разъема-крепления - см. рис.  2-18.

3.  Вставьте пластину в открытую часть паза разъема, и продвиньте её на всю длину крепления (рис.2-17).Зажмите

главный крепежный винт на монтировке для закрепления трубы. Зажмите предохранительный винт монтировки с

тем, чтобы он касался крепежной пластины.

Примечание:

Никогда не ослабляйте какие-либо фиксаторы трубы телескопа или монтировки кроме фиксаторов по

осям прямого восхождения и склонения.

Совет:

Для повышения устойчивости монтировки проверьте, хорошо ли затянуты винты, фиксирующие опоры штатива.

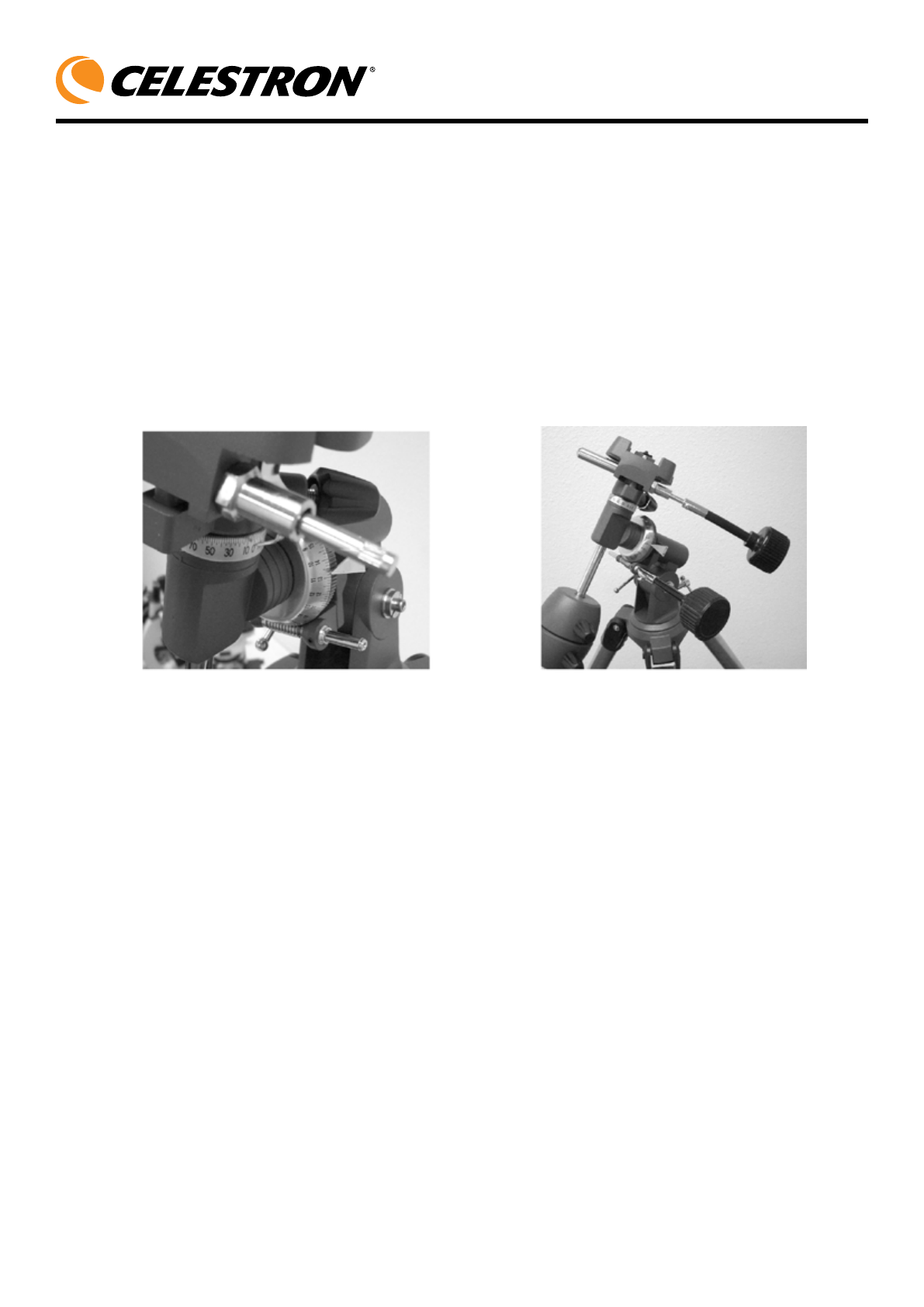

Рис. 2-15

Вал оси прямого восхождения

Рис. 2-16

Ручки тонких движений с

рукоятками склонения
