13
Ориентация изображения
Ориентация изображения, даваемого телескопом, определяется его оптической схемой и используемыми
аксессуарами. Телескопы-рефракторы при использовании вместе с диагональным зеркалом дают прямое (не
перевернутое), но зеркальное изображение. При установке окуляра непосредственно в фокусировочный узел
телескопа-рефрактора (без использования диагонального зеркала), получаемое изображение получается и
зеркальным, и перевернутым. Все телескопы-рефракторы серии PowerSeeker комплектуются диагональной
оборачивающей призмой вместо диагонального зеркала, поэтому они дают правильно ориентированное (не
перевернутое и не зеркальное) изображение. Таким образом, эти телескопы позволяют наблюдать не только
астрономические, но и земные объекты.
Телескопы-рефлекторы системы Ньютона дают перевернутое (но не зеркальное) изображение. Кроме того,
изображение в них может располагаться под углом в зависимости от положения окуляра относительно земли.
Однако благодаря использованию окуляра прямого изображения, которым комплектуются телескопы Ньютона серии
PowerSeeker, эти телескопы также позволяют наблюдать земные объекты в правильной ориентации.
Фокусировка
Для фокусировки телескопа нужно вращать ручку фокусировочного узла, расположенную под держателем окуляра
(Рис 1-1 и 1-2). При повороте ручки фокусировочного узла от себя (по часовой стрелке, окуляр вдвигается в трубу
телескопа), вы фокусируетесь на объекте, расположенном дальше, чем тот объект, который вы наблюдаете в настоящее
время. При повороте ручки фокусировочного узла на себя (против часовой стрелки, окуляр выдвигается из трубы) вы
фокусируетесь на объекте, расположенном ближе того объекта, который вы сейчас наблюдаете.
Примечание:
Если вы носите очки или контактные линзы, возможно, вам захочется снять их перед наблюдениями в
окуляр телескопа. Однако при использовании фотоаппарата очки следует оставить для контроля
резкости изображения. Если вы страдаете астигматизмом, корректирующие очки/ линзы не следует
снимать в обоих случаях.
Юстировка искателя
Искатель Star Pointer позволяет быстро и с легкостью навести телескоп на выбранный небесный объект. Искатель
не имеет оптического увеличения и работает по принципу лазерной указки, проецируя красную световую точку на
стеклянную пластину таким образом, что точка видна на фоне ночного неба. Для наведения телескопа достаточно,
глядя в искатель, наводить телескоп на желаемый небесный объект- до тех пор, пока красная точка не совместится с
объектом. Источник света в искателе - красный светодиод, не испускающий лазерного излучения, его свет безопасен
для оптики и для глаза. Питание искателя обеспечивается литиевым элементом (тип батареи- CR1620) напряжением
3 вольта (рис. 3-4). Перед началом использования искателя требуется его юстировка для обеспечения соосности
оптических осей искателя и телескопа. Такую настройку лучше производить ночью, т.к. при дневном свете видимая
яркость светодиода мала и затруднит юстировку.

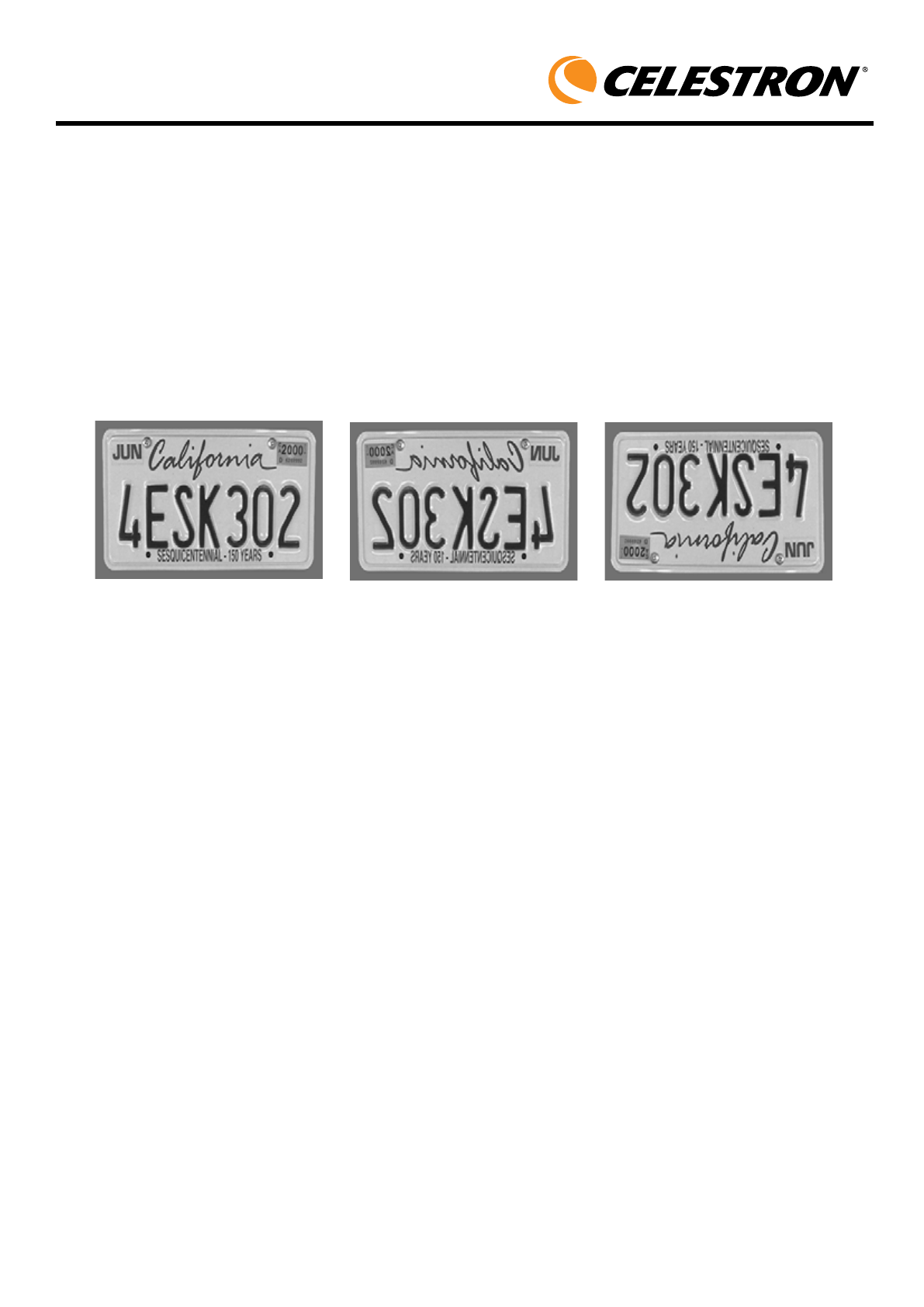

Прямое изображение, получаемое
в телескопах-рефракторах с
оборачивающей призмой, а также
в рефлекторах с окуляром прямого
изображения.
Зеркальное изображение,
получаемое в телескопах-
рефракторах с диагональным
зеркалом.
Перевернутое изображение,
получаемое в телескопах-
рефракторах без диагонального
зеркала, а также в рефлекторах
системы Ньютона.
Рис. 3-3
