Syma X23W - Инструкция по эксплуатации

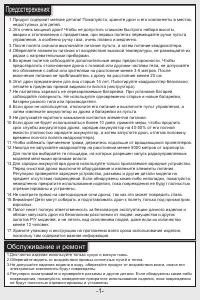

Страница 2 - Обслуживание и ремонт

-1- 1.Продукт содержит мелкие детали! Пожалуйста, храните дрон и его компоненты в местах, недоступных для детей. 2.Это очень мощный дрон! Чтобы не допустить слишком быстрого набора высоты, аварии и столкновения с предметами, при первых полетах перемещайте ручки пульта управления, а особенно ручку га...

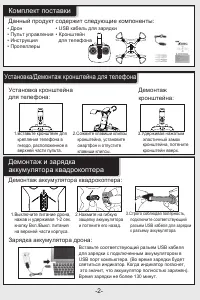

Страница 3 - Данный продукт содержит следующие компоненты:; Комплект поставки; Установка кронштейна; Демонтаж и зарядка; Демонтаж аккумулятора квадрокоптера:

-2- 2.Нажмите на гибкую защелку аккумулятора и потяните его назад. 3.Строго соблюдая полярность, подключите соответствующий разъем USB кабеля для зарядки к разъему аккумулятора. Данный продукт содержит следующие компоненты: Комплект поставки • Дрон • Пульт управления • Инструкция • Пропеллеры • USB ...

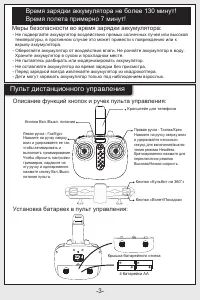

Страница 4 - Меры безопасности во время зарядки аккумулятора:; Пульт дистанционного управления; Описание функций кнопок и ручек пульта управления:

-3- Время зарядки аккумулятора не более 130 минут! Время полета примерно 7 минут! Меры безопасности во время зарядки аккумулятора: Пульт дистанционного управления Описание функций кнопок и ручек пульта управления: Установка батареек в пульт управления: Кнопка Вкл./Выкл. питания Кронштейн для телефон...

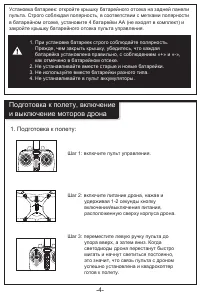

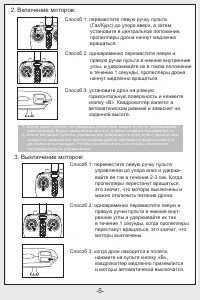

Страница 5 - Подготовка к полету, включение

Установка батареек: откройте крышку батарейного отсека на задней панели пульта. Строго соблюдая полярность, в соответствии с метками полярности в батарейном отсеке, установите 4 батарейки АА (не входят в комплект) и закройте крышку батарейного отсека пульта управления. 1. При установке батареек стро...

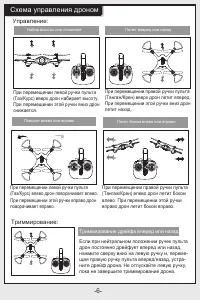

Страница 7 - Схема управления дроном; Триммирование дрейфа вперед или назад

-6- Управление: Схема управления дроном Набор высоты или снижение Полет вперед или назад Триммирование: Поворот влево или вправо Полет боком влево или вправо При перемещении левой ручки пульта (Газ/Курс) вверх дрон набирает высоту. При перемещении этой ручки вниз дрон снижается. При перемещении прав...

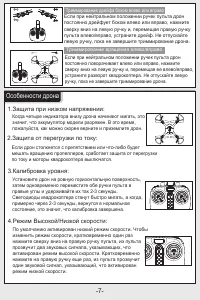

Страница 8 - Особенности дрона; Триммирование вращения влево/вправо

-7- Особенности дрона 1.Защита при низком напряжении: 2.Защита от перегрузки по току: 3.Калибровка уровня: Когда четыре индикатора внизу дрона начинают мигать, это значит, что аккумулятор модели разряжен. В это время, пожалуйста, как можно скорее верните и приземлите дрон. Установите дрон на ровную ...

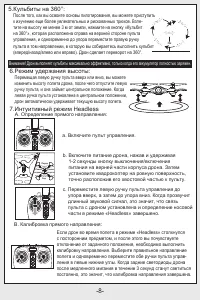

Страница 9 - Интуитивный режим Headless

-8- 3 м Перед Зад Левая сторона Правая сторона 5.Кульбиты на 360°: Внимание! Дрон выполняет кульбиты максимально эффективно, только когда его аккумулятор полностью заряжен. 6.Режим удержания высоты: После того, как вы освоите основы пилотирования, вы можете приступить к изучению еще более увлекатель...

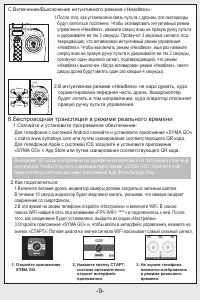

Страница 10 - Беспроводная трансляция в режиме реального времени

-9- С.Включение/Выключение интуитивного режима «Headless»: 1.После того, как установлена связь пульта с дроном, его светодиоды будут светиться постоянно. Чтобы активировать интуитивный режим управления «Headless», нажмите сверху вниз на правую ручку пульта и удерживайте ее так 2 секунды. Прозвучит 3...

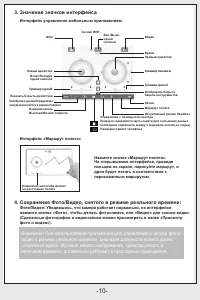

Страница 11 - Значение значков интерфейса; сократится вдвое. Функция записи изображения, транслируемого в

-10- 3. Значение значков интерфейса Интерфейс управления мобильным приложением: Фото Сигнал WIFI Видео Время Правый джойстик Триммер тангажа A Триммер крена C НазадМаршрут полетаИнтуитивный режим Headless Управление с помощью G-сенсора Проверка памяти телефона Отображать/Скрыть панель инструментов В...

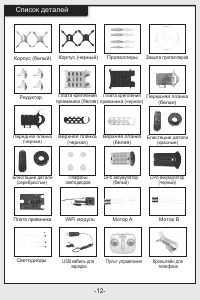

Страница 13 - Передняя планка; Список деталей; Плата крепления

-12- Светодиоды Пульт управления USB кабель для зарядки Кронштейн для телефона Мотор A Плата приемника Мотор B WiFi модуль Передняя планка (черная) Передняя планка (белая) Верхняя планка (черная) Верхняя планка (белая) Блестящие детали (серебристые) Блестящие детали (красные) Плафоны светодиодов LiP...

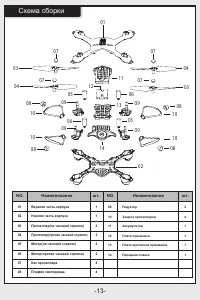

Страница 14 - Схема сборки

-13- 03 04 03 06 08 01 07 07 05 09 09 08 11 13 02 04 08 07 07 08 14 12 10 10 10 10 09 09 05 06 Схема сборки 01 02 03 04 05 06 07 08 09 10 11 12 13 14 Наименование NO. шт. Наименование NO. шт. Редуктор Защита пропеллеров Аккумулятор Плата приемника Плата крепления приемника Передняя планка Нижняя час...

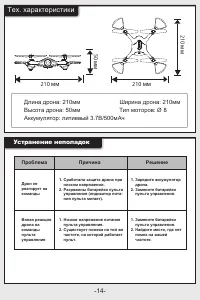

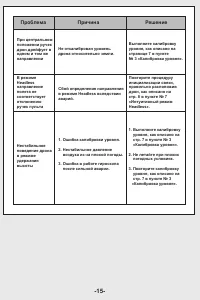

Страница 15 - Проблема; Устранение неполадок

-14- 210 мм 210 мм 50 мм 210 мм Длина дрона: 210мм Ширина дрона: 210мм Высота дрона: 50мм Тип моторов: Ø 8 Аккумулятор: литиевый 3.7В/500мАч Тех. характеристики Проблема Причина Решение Дрон не реагирует на команды 1. Сработала защита дрона при низком напряжении. 2. Разряжены батарейки пульта управл...
