Syma X23 - Инструкция по эксплуатации

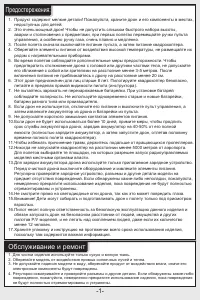

Страница 2 - Обслуживание и ремонт

-1- 1. Продукт содержит мелкие детали! Пожалуйста, храните дрон и его компоненты в местах, недоступных для детей. 2. Это очень мощный дрон! Чтобы не допустить слишком быстрого набора высоты, аварии и столкновения с предметами, при первых полетах перемещайте ручки пульта управления, а особенно ручку ...

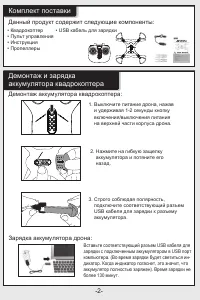

Страница 3 - Данный продукт содержит следующие компоненты:; Комплект поставки; Демонтаж аккумулятора квадрокоптера:

-2- 2. Нажмите на гибкую защелку аккумулятора и потяните его назад. 3. Строго соблюдая полярность, подключите соответствующий разъем USB кабеля для зарядки к разъему аккумулятора. Данный продукт содержит следующие компоненты: Комплект поставки • Квадрокоптер • Пульт управления • Инструкция • Пропелл...

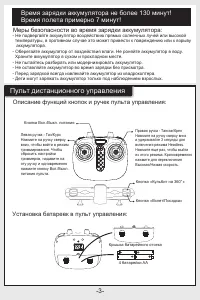

Страница 4 - Пульт дистанционного управления; Описание функций кнопок и ручек пульта управления:; Время зарядки аккумулятора не более 130 минут!; Меры безопасности во время зарядки аккумулятора:

-3- Пульт дистанционного управления Описание функций кнопок и ручек пульта управления: Установка батареек в пульт управления: Кнопка Вкл./Выкл. питания Крышка батарейного отсека 4 батарейки АА Время зарядки аккумулятора не более 130 минут! Время полета примерно 7 минут! Меры безопасности во время за...

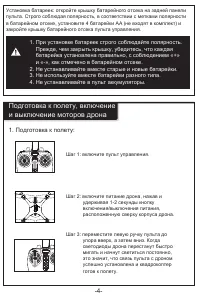

Страница 5 - Подготовка к полету, включение

Установка батареек: откройте крышку батарейного отсека на задней панели пульта. Строго соблюдая полярность, в соответствии с метками полярности в батарейном отсеке, установите 4 батарейки АА (не входят в комплект) и закройте крышку батарейного отсека пульта управления. 1. При установке батареек стро...

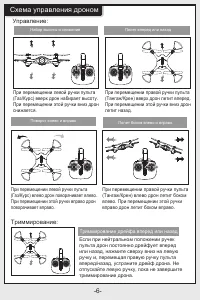

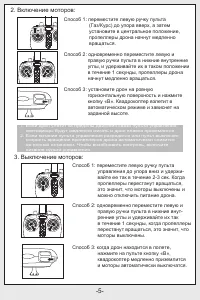

Страница 7 - Схема управления дроном; Триммирование дрейфа вперед или назад

-6- Управление: Схема управления дроном Набор высоты и снижение Полет вперед или назад Триммирование: Поворот влево и вправо Полет боком влево и вправо При перемещении левой ручки пульта (Газ/Курс) вверх дрон набирает высоту. При перемещении этой ручки вниз дрон снижается. При перемещении правой руч...

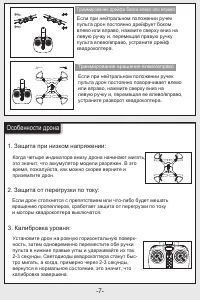

Страница 8 - Особенности дрона; Триммирование вращения влево/вправо

-7- Особенности дрона 1. Защита при низком напряжении: 2. Защита от перегрузки по току: 3. Калибровка уровня: Когда четыре индикатора внизу дрона начинают мигать, это значит, что аккумулятор модели разряжен. В это время, пожалуйста, как можно скорее верните и приземлите дрон. Установите дрон на ровн...

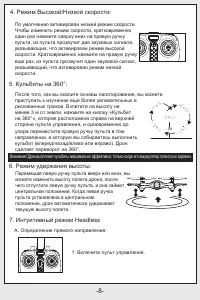

Страница 9 - Интуитивный режим Headless

-8- 6. Режим удержания высоты: 7. Интуитивный режим Headless А. Определение прямого направления: 1. Включите пульт управления. Перемещая левую ручку пульта вверх или вниз, вы можете изменить высоту полета дрона, после чего отпустите левую ручку пульта, и она займет центральное положение. Когда левая...

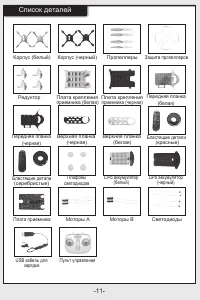

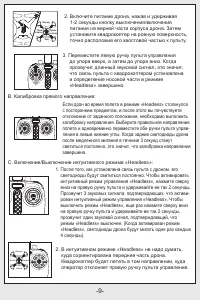

Страница 12 - Список деталей

-11- Светодиоды Пульт управления USB кабель для зарядки Моторы A Плата приемника Моторы В Передняя планка (черная) Передняя планка (белая) Верхняя планка (черная) Верхняя планка (белая) Блестящие детали (серебристые) Блестящие детали (красные) Плафоны светодиодов LiPo аккумулятор (черный) LiPo аккум...

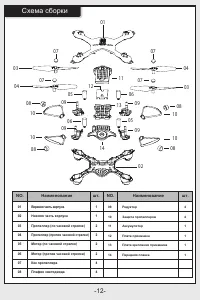

Страница 13 - Схема сборки

-12- 03 04 03 06 08 01 07 07 05 09 09 08 11 13 02 04 08 07 07 08 14 12 10 10 10 10 09 09 05 06 Схема сборки 01 02 03 04 05 06 07 08 09 10 11 12 13 14 Наименование NO. шт. Наименование NO. шт. Редуктор Защита пропеллеров Аккумулятор Плата приемника Плата крепления приемника Передняя планка Верхняя ча...

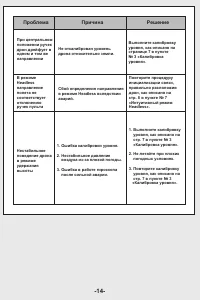

Страница 14 - Длина дрона: 210 мм Ширина дрона: 210 мм; Проблема; Устранение неполадок

-13- 210 мм 210 мм 50 мм 210 мм Длина дрона: 210 мм Ширина дрона: 210 мм Высота дрона: 50 мм Тип моторов: Ø8 Аккумулятор: литиевый 3.7В/500мАч Тех. характеристики Проблема Причина Решение Дрон не реагирует на команды 1. Сработала защита дрона при низком напряжении. 2. Разряжены батарейки пульта упра...
