21
TECH TIG P AC/DC

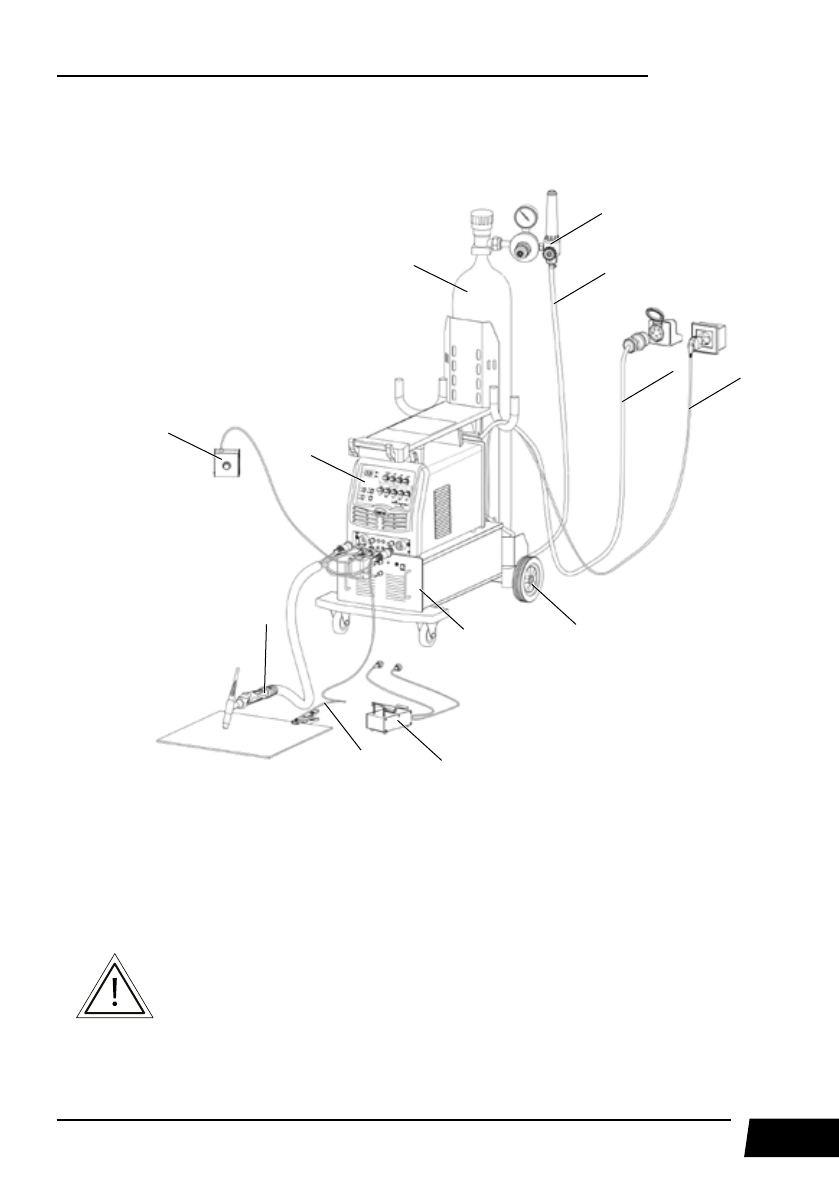

Схема подключения аппарата для TIG сварки в максимальной комплектации показана на
рисунке 8.3.
Рис. 8.3. Схема подключения оборудования в максимальной комплектации.
1. Клемма заземления. 2. Горелка TIG с водяным охлаждением. 3. Сварочный аппарат. 4.
Баллон с газом. 5. Редуктор. 6. Газовый шланг. 7. Сетевой кабель сварочного аппарата,
подключение 380 В. 8. Сетевой кабель теплообменника, подключение 220 В. 9. Транспортная
тележка. 10. Теплообменник. 11. Пульт ДУ. 12. Педаль управления сварочным током.
Теплообменник, газовый шланг, редуктор, кабельная вилка 380 В,
транспортная тележка, пульт ДУ, педаль управления сварочным током
не входят в стандартную комплектацию.
1
9
10
11
2
3
12
4
5
6
7
8
Содержание
- 4 использованием оборудования.; ОБРАТИТЬ ВНИМАНИЕ! Особенности, требующие повышенного внимания; ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ
- 7 ВНИМАНИЕ! Не используйте данные аппараты для размораживания; МЕРЫ БЕЗОПАСНОСТИ ПРИ ПРОВЕДЕНИИ СВАРОЧНЫХ РАБОТ
- 8 МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ГАЗОВЫМИ БАЛЛОНАМИ
- 9 ВНИМАНИЕ! При поражении электрическим током прекратите сварку,
- 10 ВНИМАНИЕ! Несмотря на защиту корпуса аппарата от попадания влаги,
- 11 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ; Наименование параметра
- 12 На
- 13 ОПИСАНИЕ ФУНКЦИОНИРОВАНИЯ
- 14 Высокочастотный поджиг HF; - позволяет зажечь TIG дугу без касания к изделию.
- 15 ° и начинайте сварку.; Форсаж дуги
- 19 ПОДГОТОВКА АППАРАТА К РАБОТЕ ДЛЯ TIG СВАРКИ
- 21 не входят в стандартную комплектацию.
- 27 Особенности сварки алюминия:; алюминия и его сплавов всегда присутствует окисная пленка Al; Если у вас возникли затруднения в выбо-
- 31 составу основного металла.
- 33 Данные рекомендации носят ознакомительный характер.
- 34 ПОДГОТОВКА АППАРАТА К РАБОТЕ ДЛЯ MMA СВАРКИ; Электрододержатель не входит в стандартную комплектацию.
- 36 дуги вплоть до частых кратковременных замыканий.
- 37 прямая полярность; — заготовка подсоединена к разъему «-», а электрододержатель
- 39 ВЫБОР РАЗДЕЛКИ КРОМОК СВАРИВАЕМОГО МЕТАЛЛА
- 43 - кратчайшее расстояние от поверхности одной из свариваемых
- 44 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ; сти. Специалисты должны иметь допуски к проведению таких работ.; Общие рекомендации
- 45 УСТРАНЕНИЕ НЕПОЛАДОК; ществляться только квалифицированным техническим персоналом.
