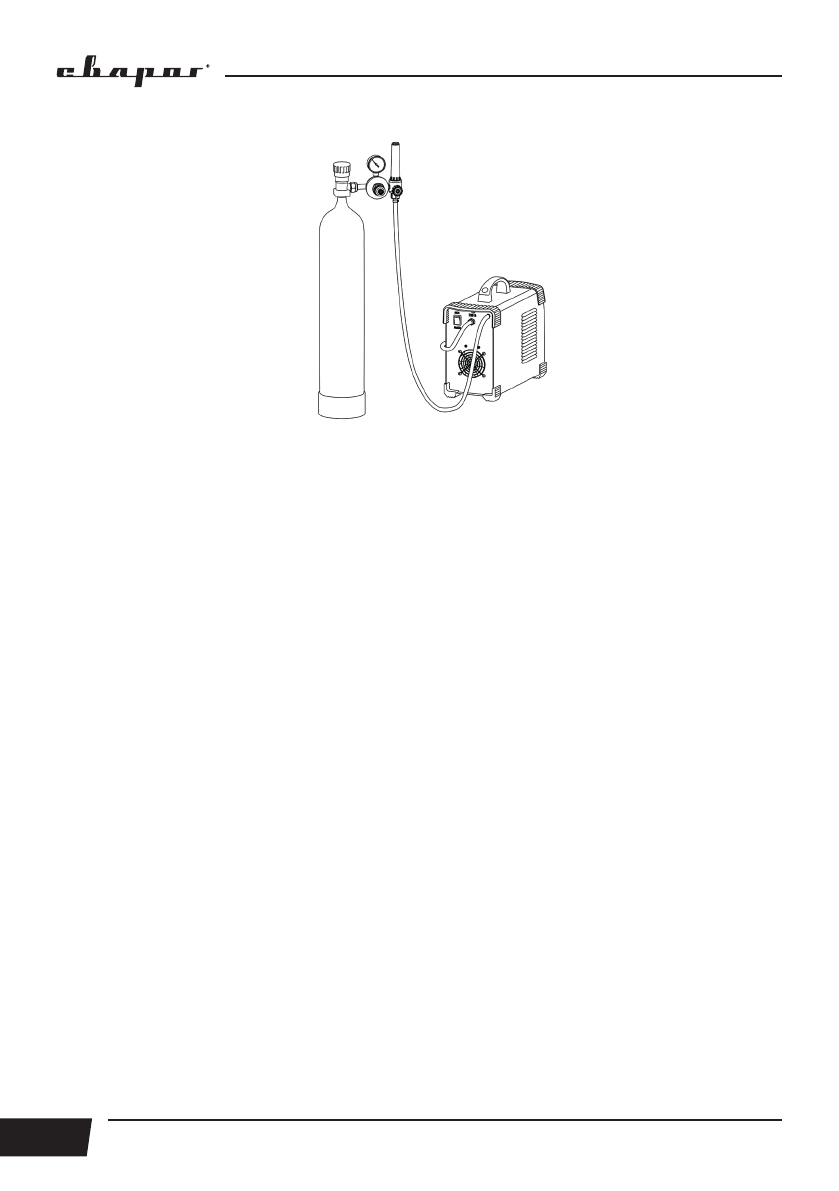

Рис. 8.2. Подключение защитного газа.
3. Подключайте сварочные принадлежности для TIG сварки в следующем порядке:
подключите силовой разъем с подводом газа горелки в панельный разъем (п. 5, рис. 6.1) на
передней панели аппарата, закрутите его до упора по часовой стрелке, убедитесь в плотной
фиксации соединения.
4. Подключите 2-pin разъем горелки к соответствующему разъему на передней панели
аппарата (п. 4, рис. 6.1).
5. Откройте вентиль на газовом баллоне и установите расход защитного газа с помощью
редуктора.
6. Вставьте силовой наконечник кабеля клеммы заземления в панельную розетку со
знаком «+» (п. 3, рис. 6.1) на передней панели аппарата, поверните его до упора по часо-
вой стрелке, убедитесь в плотной фиксации соединения. Закрепите клемму заземления на
заготовке.
7. Выберите кнопкой режим TIG сварки (п. 3, рис. 7.1).
8. С помощью редуктора (см. рис. 8.3) установите необходимый расход защитного газа
(от 4 до 30 л/мин в зависимости от выполняемых задач или см. табл. 8.3, 8.4).
Содержание
- 3 использованием оборудования.; ОБРАТИТЬ ВНИМАНИЕ! Особенности, требующие повышенного внимания; ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ
- 6 ВНИМАНИЕ! Не используйте данные аппараты для размораживания; МЕРЫ БЕЗОПАСНОСТИ ПРИ ПРОВЕДЕНИИ СВАРОЧНЫХ РАБОТ
- 7 МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ГАЗОВЫМИ БАЛЛОНАМИ
- 8 ВНИМАНИЕ! При поражении электрическим током прекратите сварку,
- 9 ВНИМАНИЕ! Несмотря на защиту корпуса аппарата от попадания влаги,
- 10 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ; Наименование параметра
- 11 На
- 12 ОПИСАНИЕ ФУНКЦИОНИРОВАНИЯ
- 13 Высокочастотный поджиг HF; - позволяет зажечь TIG дугу без касания к изделию.
- 14 Форсаж дуги
- 15 ПОДГОТОВКА АППАРАТА К РАБОТЕ ДЛЯ TIG СВАРКИ; надежность соединения кабеля и сетевой розетки.
- 18 Перед началом сварки следует продуть шланг и горелку небольшой
- 19 Выбор выпуска электрода:
- 21 вание сварочного шва. Старайтесь держать горелку под углом 90°(по
- 23 Данные рекомендации носят ознакомительный характер.
- 24 ПОДГОТОВКА АППАРАТА К РАБОТЕ ДЛЯ MMA СВАРКИ; Электрододержатель не входит в стандартную комплектацию.
- 26 дуги вплоть до частых кратковременных замыканий.
- 27 — заготовка подсоединена к разъему «-», а электрододержатель
- 29 ВЫБОР РАЗДЕЛКИ КРОМОК СВАРИВАЕМОГО МЕТАЛЛА
- 33 - кратчайшее расстояние от поверхности одной из свариваемых
- 34 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ; ВНИМАНИЕ! Отключайте аппарат от сети при выполнении любых работ; Общие рекомендации
- 35 ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ; ществляться только квалифицированным техническим персоналом.
