REAL SMART MIG 200

13. ПОДГОТОВКА АППАРАТА ДЛЯ TIG LIFT СВАРКИ

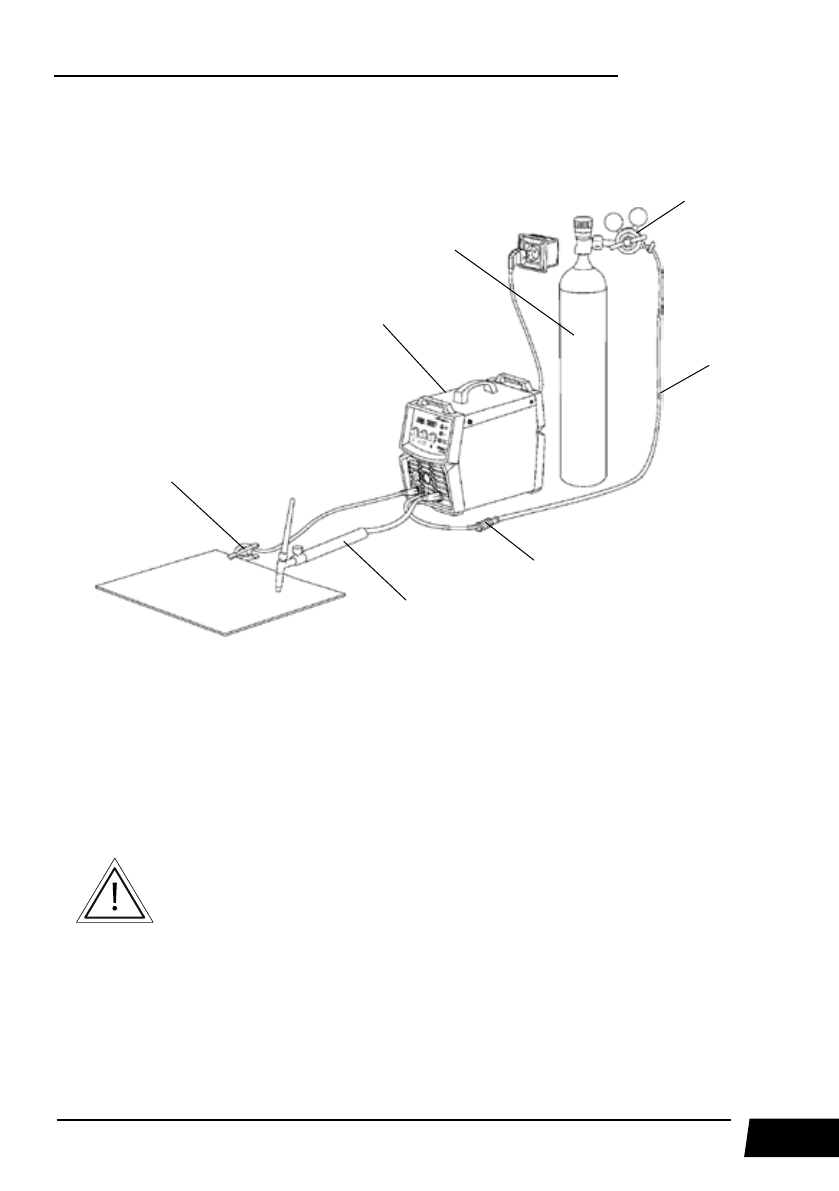

Схема подключения аппарата для TIG Lift сварки показана на рисунке 13.1.

Рис. 13.1. Схема подключения оборудования.

1) Клемма заземления.   2) Сварочный аппарат.   3) Баллон с газом (аргон).   4) Редуктор.

5) Газовый шланг.   6) Быстросъемное соединение (См. табл. 13.1).   7) Вентильная горелка.

1.

Подключение к электрической сети (См. рис. 9.2).

2.

На передней панели сварочного аппарата имеется два панельных разъёма: «+» и «-». Под-

ключите  вентильную  горелку  для  аргонодуговой  сварки  в  разъём  «-»,  а  клемму  заземления
подключите в разъём «+».

При неплотном подсоединении кабелей возможны выгорания

панельных розеток и выход из строя источника питания.

3.

  Подсоедините  газовый  шланг  к  газовому  разъёму  вентильной  горелки  (используйте  бы-

стросъемное  соединение  (См.  таблицу  13.1))  и  к  газовому  редуктору,  присоединенному  к
баллону.

При  подключении  баллон  и  редуктор  должны  быть  закрыты.  Система  газоснабжения,  со-

стоящая  из  газового  баллона,  редуктора  и  газового  шланга,  должна  иметь  плотные  соеди-
нения  (используйте  винтовые  хомуты),  чтобы  обеспечить  надежную  подачу  газа  и  защиту
сварочного шва.

4

2

7

1

6

3

5
