8. ПОДГОТОВКА АППАРАТА К РАБОТЕ ПРИ TIG СВАРКЕ

Схема подключения оборудования для сварки неплавящимся электродом показана на

рисунке 8.1.

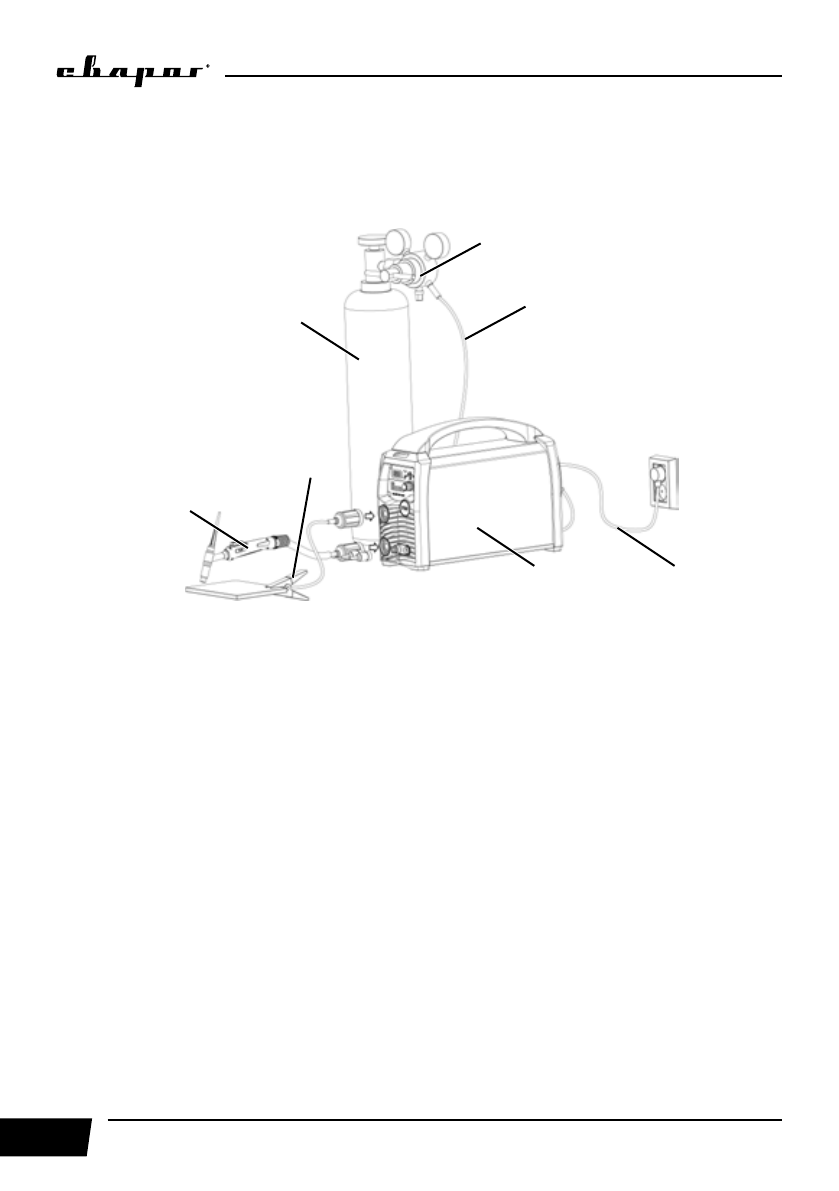

Рис. 8.1. Схема подключения оборудования.

1. Подсоедините сетевой кабель к электросети с требуемыми параметрами. Проверьте

надежность соединения кабеля и сетевой розетки.

2. Подсоедините газовый шланг к газовому разъему аппарата (п. 5, рис. 6.2) и к газовому

редуктору, присоединенному к баллону. При подключении баллон и редуктор должны быть
закрыты. Система газоснабжения, состоящая из газового баллона, редуктора и газового
шланга, должна иметь плотные соединения (используйте винтовые хомуты), чтобы обеспе-
чить надежную подачу газа и защиту сварочного шва.

3. Подключайте сварочные принадлежности для TIG сварки в следующем порядке:

вставьте силовой наконечник горелки в панельную розетку со знаком «-» (п. 4, рис. 6.1) на
передней панели аппарата, поверните его до упора по часовой стрелке, убедитесь в плот-
ной фиксации соединения.

4. Подключите разъем подвода газа горелки в соответствующий разъём на передней

панели аппарата (п. 6, рис. 6.1).

5. Подключите 5-pin разъем горелки к соответствующему разъёму на передней панели

аппарата (п. 7, рис. 6.1).

Редуктор

Газовый

шланг

Баллон

с газом

Горелка TIG

Клемма

заземления

Сетевой

кабель

Аппарат
