6. ОПИСАНИЕ АППАРАТА
На рисунке 6.1 показан вид источника питания спереди и сзади.

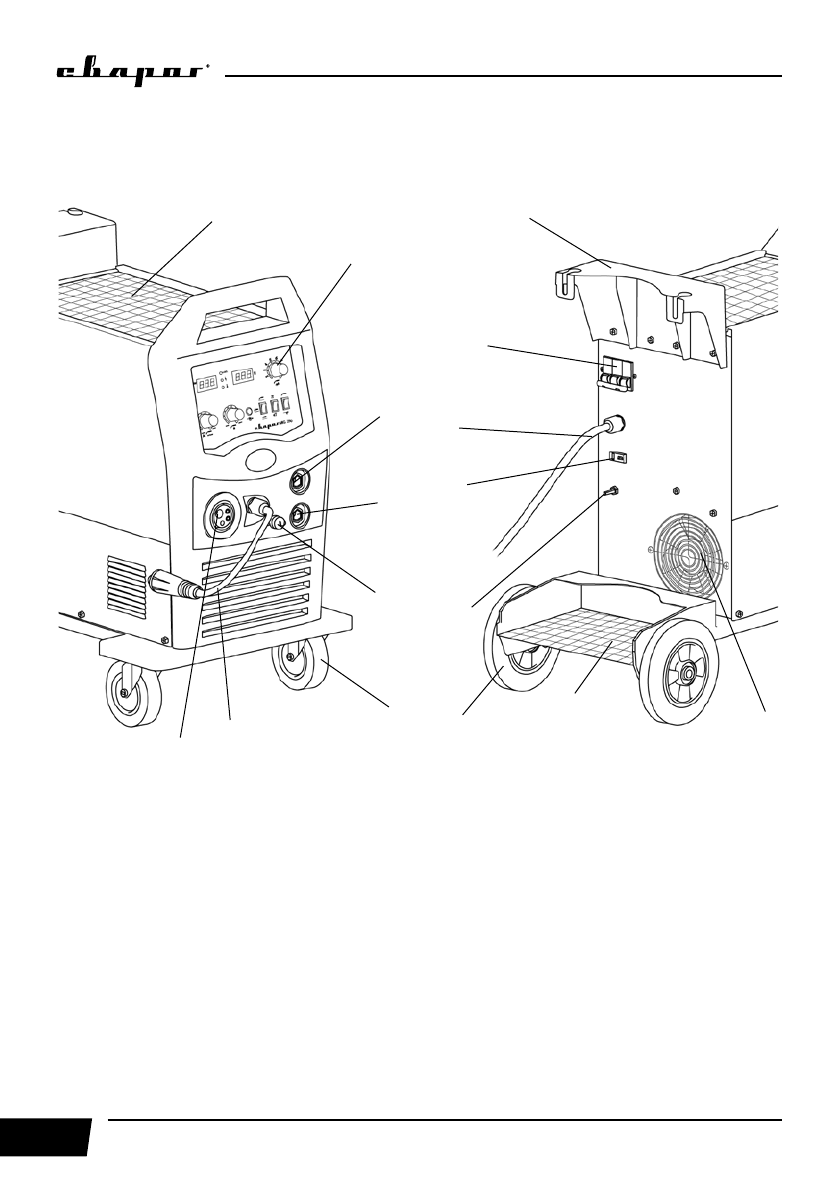

Рис. 6.1. Вид источника питания спереди и сзади.
1. Прорезиненный коврик
2. Панель управления (См. рис. 7.1)
3. Панельная розетка «+» ОКС 35-50
4. Панельная розетка «-» ОКС 35-50
5. Разъём для подключения горелки типа
Push/Pull
6. Кабель переключения полярности
7. Разъём подключения горелки
8. Передние поворотные колеса
9. Верхняя опора баллона с газом
10. Тумблер включения
11. Сетевой кабель
12. Розетка 36 В
13. Штуцер входа газа
Ø
9 мм
14. Вентиляционные отверстия
15. Прорезиненный коврик для баллона
16. Задние опорные колеса
1
2
9
10
11
12
13
16
15
14
3
4
5
7
6
8
