ARC 400

3.3.2. РУЧНАЯ ДУГОВАЯ СВАРКА НЕПЛАВЯЩИМСЯ ЭЛЕКТРОДОМ TIG

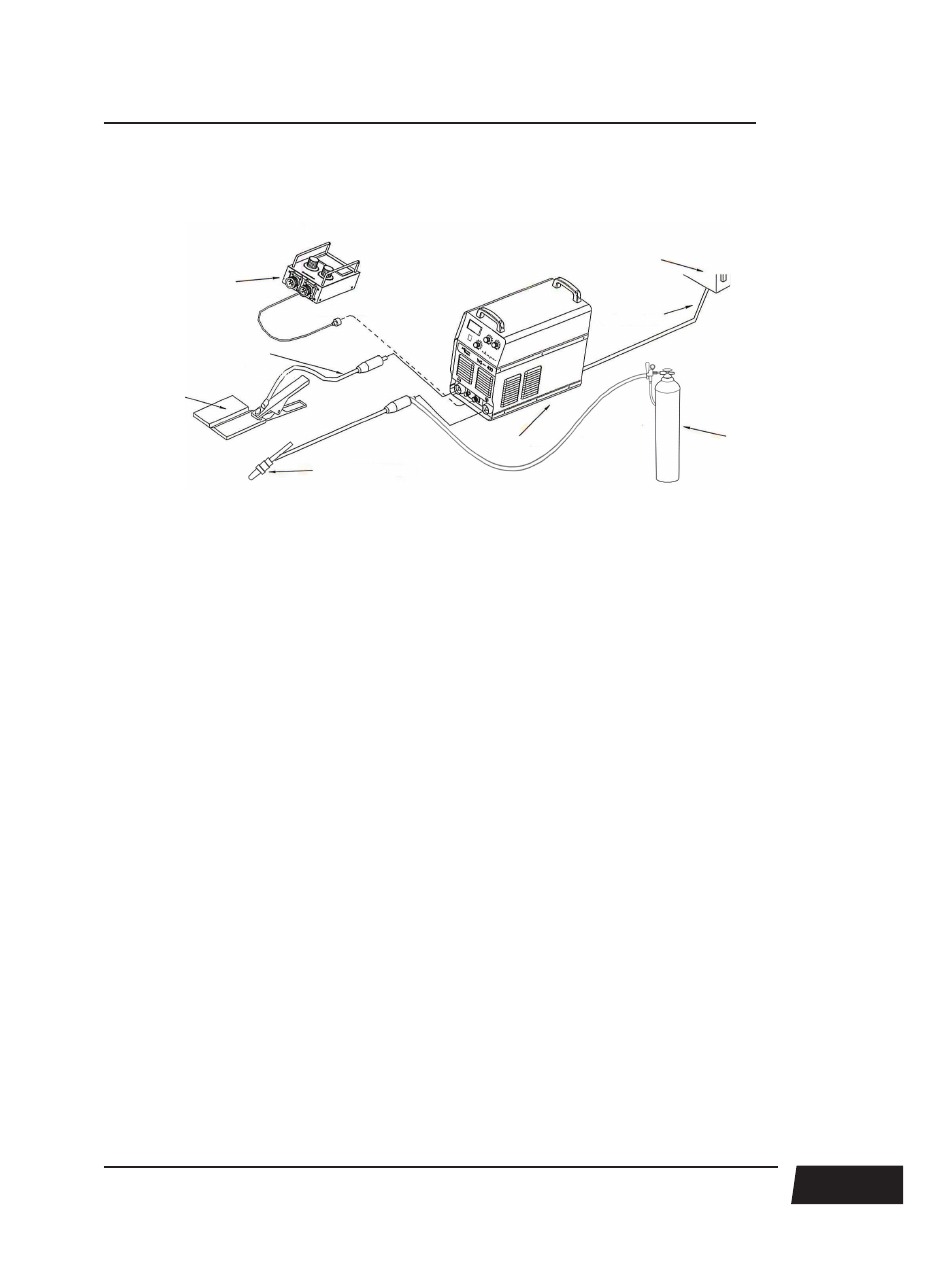

Рис. 4

1.  Электродержатель
2.  Заготовка
3.  Клемма заземления
4.  Пульт ДУ – дистационного управления

5.  Блок питания
6.  Сетевой кабель
7.  Сварочный аппарат
8.  Баллон газовый

1.  Выберите режим TIG на передней панели аппарата. (1)

 (рис. 1.1)

.

Для работы в TIG режиме с данным аппаратом понадобиться специальная вентильная

горелка и соединительный набор (опционально).

2.  Вставьте разъем горелки со специальным силовым наконечником с подводом газа

в соответствующий разъем со знаком «-» (8)

(рис. 1.1)

 на панели аппарата, поверните его

до упора по часовой стрелке, плотно зафиксируйте.

3.  Вставьте обратный кабель в гнездо, помеченное знаком «+» (10)

(рис. 1.1)

на перед-

ней панели, закрутите ее по часовой стрелке. Закрепите заземляющий зажим на заготовке.

4.  Подсоедините газовый рукав к специальному силовому разъему горелки. Система

газоснабжения, состоящая из газового баллона, редуктора и газового шланга должна иметь
плотные соединения, чтобы обеспечить надежную подачу газа, что является чрезвычайно
важным для осуществления TIG сварки.

5.  Откройте вентиль на газовом баллоне. Для подачи газа поверните вентиль на горел-

ке, и установите расход защитного газа с помощью редуктора.

6.  Установите требуемую величину сварочного тока с помощью регулятора (5)

(рис. 1.1)

 Обычно, значения сварочного тока устанавливают, в соответствии с толщиной

заготовки и присадочным материалом.

7.  Поднесите горелку к заготовке, так чтобы вольфрамовый электрод не касался заго-

товки, а находился на расстоянии 2-4 мм от неё. Аппарат не имеет осциллятора, поэтому
дугу необходимо зажечь касанием. При наличии дуги приступайте к процессу сварки.
