12

3.2. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Перед подключением оборудования проверьте установленные значения напряжения сети

и пороговые напряжения сетевых предохранителей. Проверьте заземление системы.

Перед подсоединением сетевого кабеля к блоку выключателя убедитесь в том, что

выключатель сети аппарата находится в положении «Выкл.». Откройте блок выключателя,
подсоедините, как показано на

рисунке 2

, три одноцветных (токопроводящих) провода че-

тырехжильного кабеля аппарата к соответствующим трем разъемам, желто-зеленый провод
и подсоедините его к заземляющему болту.

Проверьте надежность всех соединений. Зафиксируйте кабель с помощью специальной

скобы.

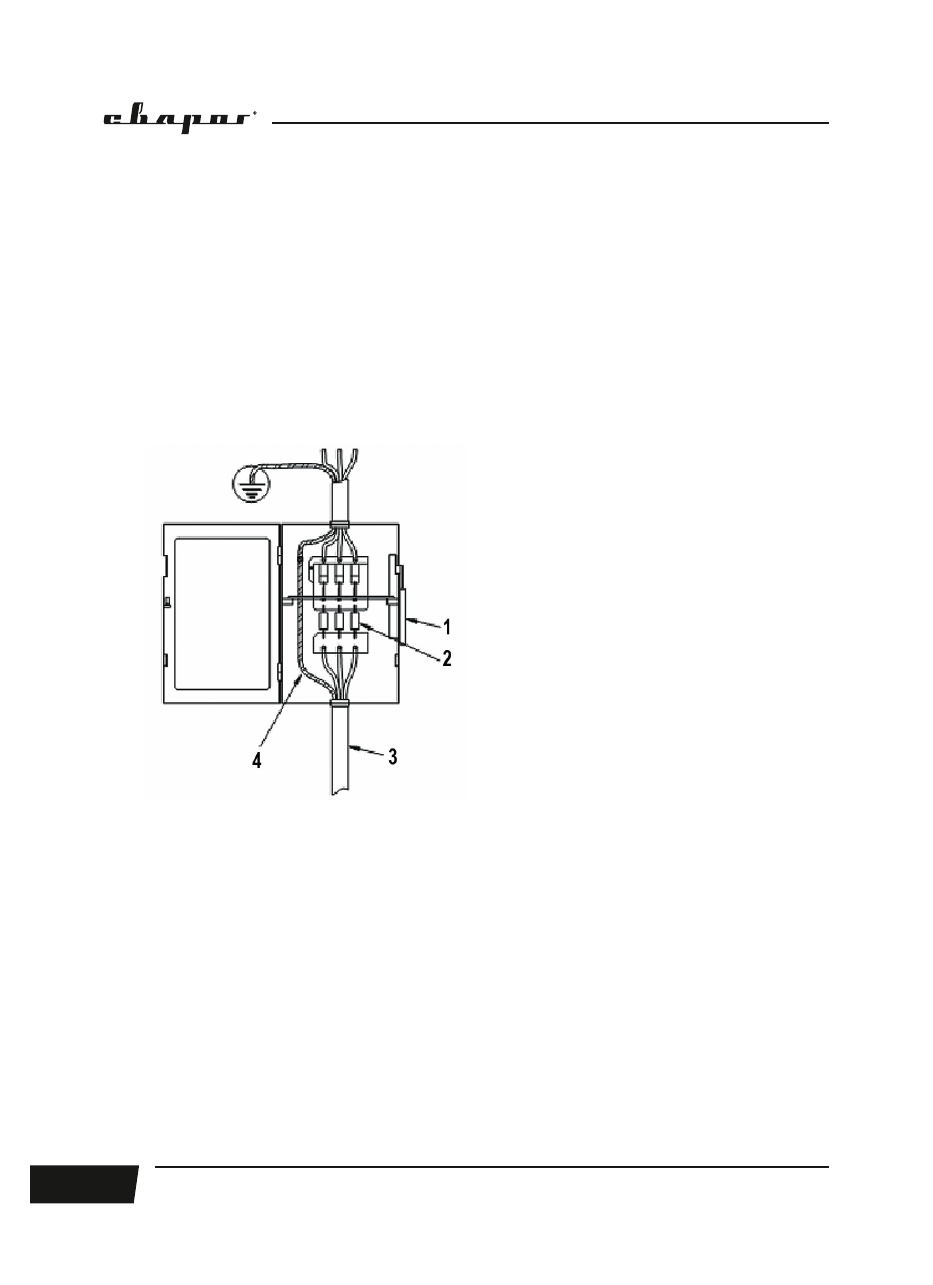

1.  Выключатель сети
2.  Предохранитель
3.  Кабель питания аппарата
4.  Желто-зеленый заземляющий

кабель (земля, не соединять
с нулевой фазой)

Рис. 2

3.3. ПОДГОТОВКА К РАБОТЕ

Перед началом работы проверьте:
•  заземление сварочного оборудования;
•  соединения кабелей, особенно обратите внимание на крепление заземляющего зажи-

ма на заготовке;

•  надежность подключения сварочных кабелей и отсутствие короткого замыкания между

ними.

•  полярность подключения
