1.  Подсоедините  сетевой  кабель  к  электросети  с  требуемыми

параметрами.  Проверьте  надежность  соединения  кабеля  и  сетевой

розетки.

2.  Подсоедините  газовый  шланг  к  газовому  разъему  аппарата  и  к

газовому  редуктору  на  баллоне.  При  подключении  баллон  и  редуктор

должны  быть  закрыты.  Все  подключенные  агрегаты  должны  иметь

плотные  соединения  в  местах  соединений,  чтобы  обеспечить

надежную подачу газа и защиту сварочного шва.

3.  Подключите  сварочную  горелку  (пистолет)  для  MIG/MAG  сварки  в

«евроразъем» на передней панели сварочного аппарата.

4.  Вставьте  силовой  наконечник  кабеля  клеммы  заземления  в

панельную  розетку  со  знаком  «+»  или  «

-

»  (в  зависимости  от

необходимых  технологических  задач)  на  передней  панели  аппарата,

поверните  его  до  упора  по  часовой  стрелке  и  убедитесь  в  плотной

фиксации соединения. Закрепите клемму заземления на заготовке.

5.  Одновременно  двумя  руками  потяните  защелки  крышки  на  себя,

откройте крышку сварочного аппарата.

8.3  Подготовка  аппарата  к  работе  и  порядок  работы  (режим

сварки MIG/MAG)

 Сварка  происходит  плавящимся  электродом  в  среде  защитного  газа.

Электродом  служит  металлическая  проволока,  намотанная  на

катушку,  подающаяся  в  зону  сварки  регулируемым  механизмом

протяжки.  Защитный  газ  подается  в  зону  сварки  из  присоединяемого

баллона через электромагнитный клапан.

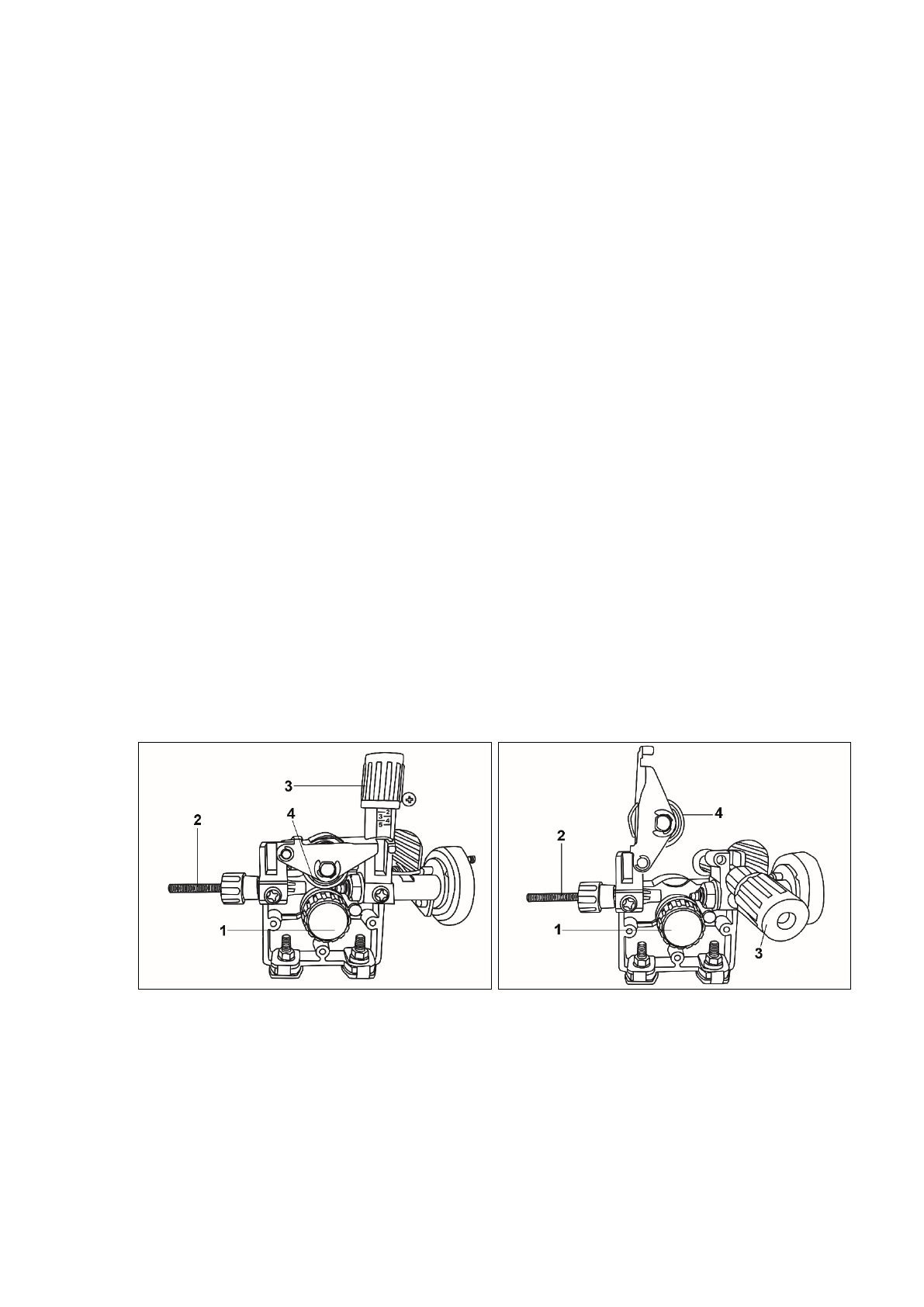

Рис.7. Механизм подачи проволоки   Рис.8. Механизм подачи проволоки в

открытом состоянии

1. Винт фиксации подающего ролика

2

. Канал протяжки проволоки

3. Регулировочный винт прижимного механизма

4. Прижимной ролик

Необходимо:
