Сварочное оборудование Ресанта САИ-180АД - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.
Если остались вопросы, задайте их в комментариях после инструкции.
"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.
Ред. 6.1
17
2.
Подсоедините газовый шланг к газовому разъему аппарата и к
газовому редуктору на баллоне. При подключении баллон и редуктор
должны быть закрыты. Все подключенные агрегаты должны иметь
плотные соединения в местах соединений, чтобы обеспечить надежную
подачу газа и защиту сварочного шва.
3.
Подключите сварочную горелку TIG (электрододержатель) для сварки
к разъему «+» к контактору и разъему выхода газа на передней панели
сварочного аппарата.

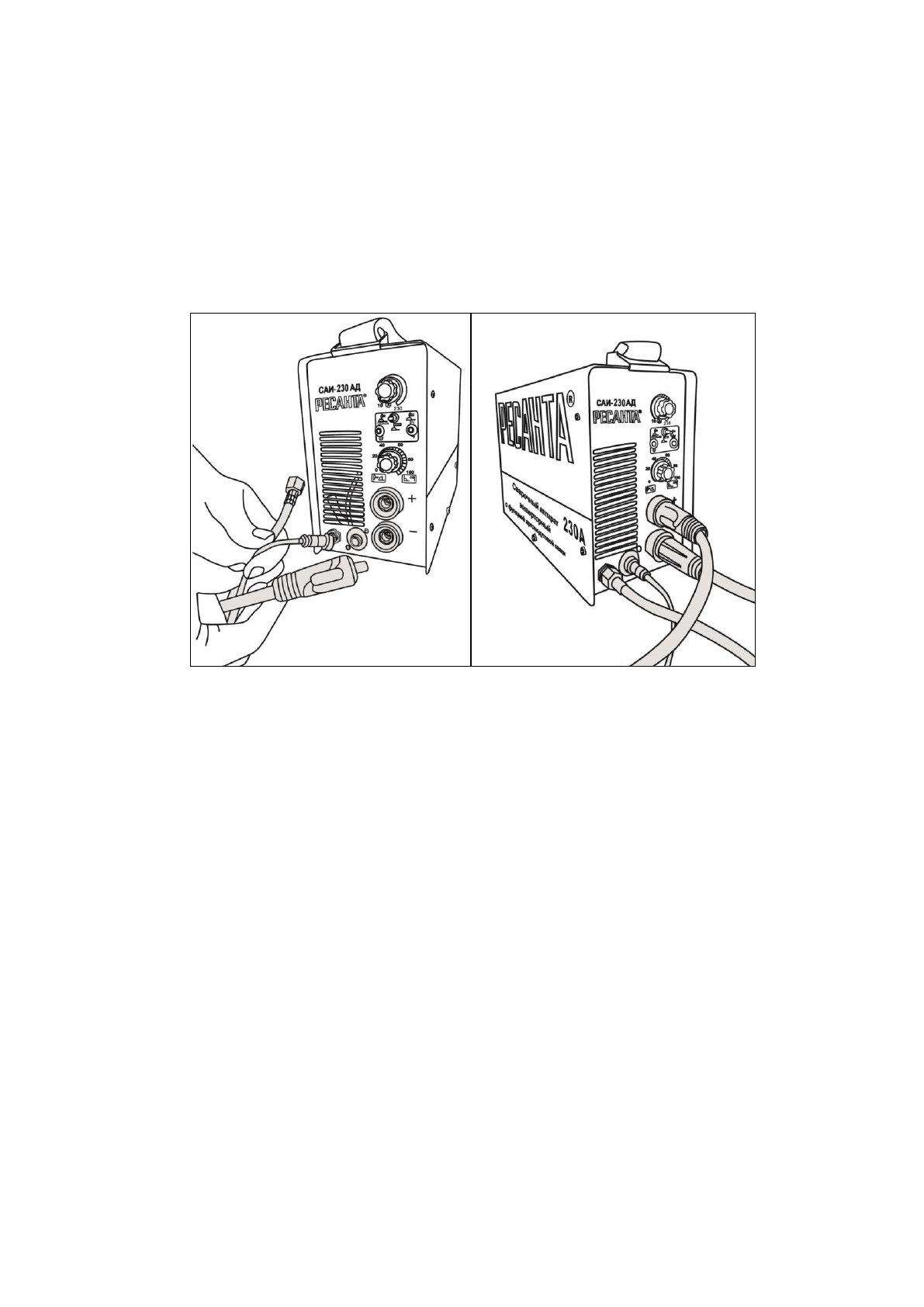

Рис. 6. Подключение кабелей в режиме сварки TIG
4.
Вставьте силовой наконечник кабеля клеммы заземления в панельную
розетку со знаком «-» на передней панели аппарата, поверните его до
упора по часовой стрелке и убедитесь в плотной фиксации соединения.
Закрепите клемму заземления на заготовке.
Сварка происходит неплавящимся электродом в среде защитного газа.
Защитный газ подается в зону сварки из присоединяемого баллона через
электромагнитный клапан.
5.
Установите тумблер в положение сварки в среде защитных газов
ОТРЫВ ИЛИ ВЧ.
