Ред. 6.1
11

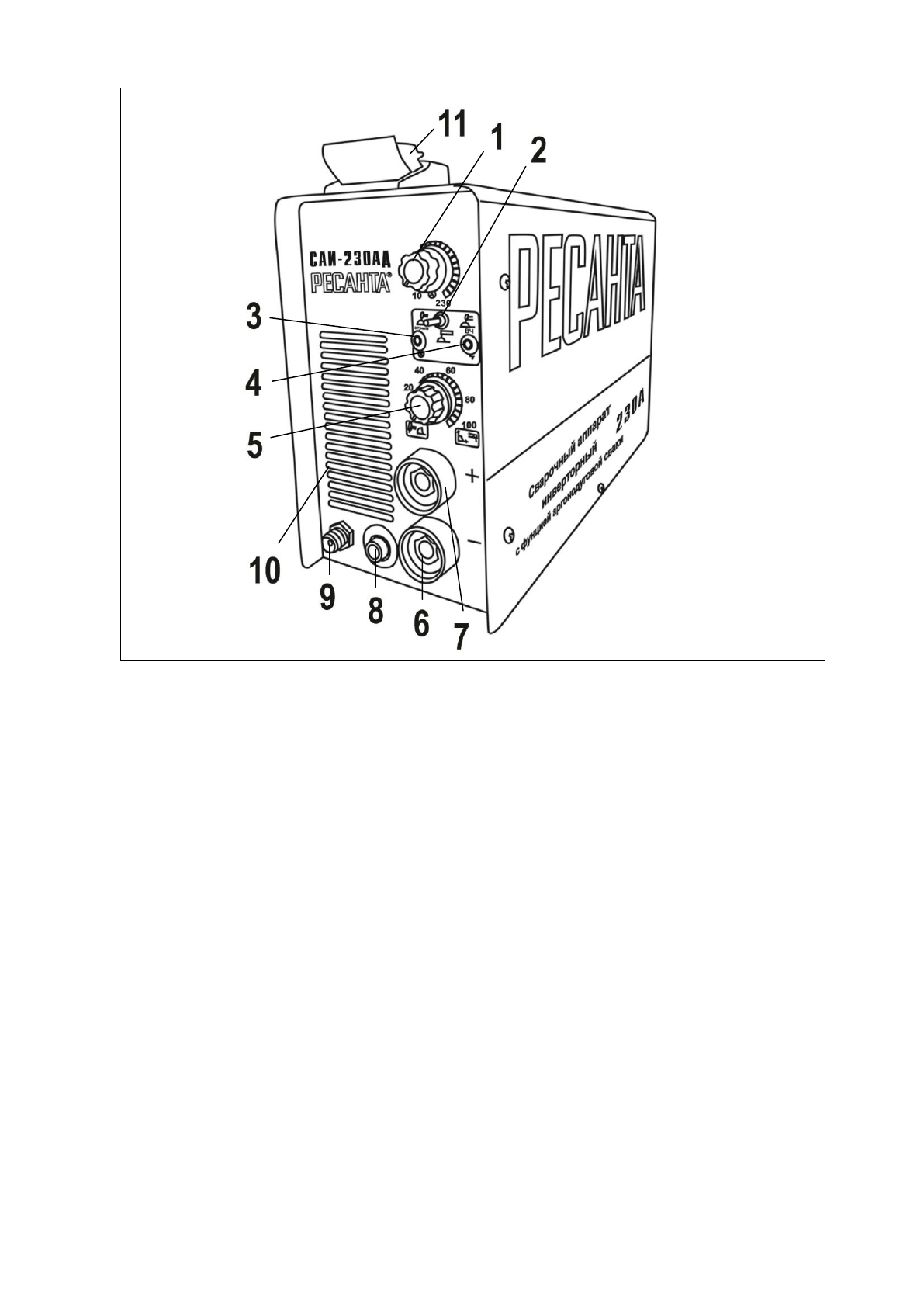

Рис. 2. Передняя панель САИ-230 АД
.
*
Внешний вид устройства может отличаться от изображенного на рисунке.
1.
Регулятор силы тока
2.
Переключатель режимов MMA / TIG
3.
Индикатор режима TIG/ ОТРЫВ
4.
Индикатор режима TIG/ВЧ
5. Регулятор ArcForce в режиме MMA, регулятор времени убывания тока в
режиме TIG
6.
Силовой разъем «-»
7.
Силовой разъем «+»
8.
Разъем 2-pin
9. Выход газового шланга
10.
Вентиляционные отверстия
11
. Ручка
Содержание
- 4 СОДЕРЖАНИЕ; РЕЖИМ СВАРКИ В ЗАЩИТНОМ ГАЗЕ НЕПЛАВЯЩИМСЯ ЭЛЕКТРОДОМ (РЕЖИМ
- 6 ПРАВИЛА БЕЗОПАСНОСТИ; Прочтите перед началом использования устройства; ИНСТРУКЦИИ ПО ЭЛЕКТРОМАГНИТНОЙ СОВМЕСТИМОСТИ
- 8 ЗАЩИТА ОРГАНОВ ДЫХАНИЯ
- 10 ОБЩИЙ ВИД УСТРОЙСТВА; Регулятор силы тока
- 13 КОМПЛЕКТНОСТЬ
- 14 Расход защитного газа; определяют, в основном, в зависимости от; Наклон электрода вдоль шва; оказывает большое влияние на глубину; Род тока и полярность.; Сварку в защитном газе выполняют; ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- 15 Таблица 1. Технические характеристики; ПОДГОТОВКА УСТРОЙСТВА К РАБОТЕ И ПОРЯДОК РАБОТЫ
- 17 Подсоедините газовый шланг к газовому разъему аппарата и к; Рис. 6. Подключение кабелей в режиме сварки TIG; Установите тумблер в положение сварки в среде защитных газов
- 18 Рис. 7.Установка тумблера для сварки в режиме TIG; Включите аппарат в сеть, а затем кнопку ВКЛ на задней стенке
- 19 Порядок сборки электрододержателя TIG (газовой горелки); Вкрутить внешнюю часть цангового зажима в горелку
- 20 Подготовка аппарата к работе и порядок работы в режиме ММА; При ручной дуговой сварке различают два вида подключения: прямой
- 21 Рис. 13.Подключение кабелей и выставление режимов сварки; Диаметр электродов; Таблица 2. Зависимость сварочного тока от диаметра электрода
- 23 Перед тем, как дуга зажигается, газ обдувает область сварки в; НАРАСТАНИЕ ТОКА 3 с.; После зажигания дуги, ток постепенно возрастает от величины; ВРЕМЯ ПОСЛЕДУЮЩЕЙ ПОДАЧИ ЗАЩИТНОГО ГАЗА 5 с.; После гашения дуги газ продолжает истекать в течение заданного
- 24 Рекомендуемые комбинации / Заточка электрода; Толщина; Таблица 3. Рекомендуемые комбинации; форму электрода, она должна быть такой, как изображено на рисунке.; Рис. 14.Рекомендованный диаметр электрода; Методика сварки; Электрод и сопло необходимо держать под углом к рабочей
- 25 Рис. 15.Оптимальное расположение электрода; Режим сварки ММА; Зачистить свариваемый материал. Металл на расстоянии 10-20
- 26 Таблица 4. Характеристики сварочного шва; ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
- 27 Следите за состоянием расходных частей горелки и подающего; ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ; Сварщик должен обладать достаточными знаниями об; ВОЗМОЖНЫЕ
- 28 Устройство можно транспортировать любым видом закрытого; Хранение; Устройство следует хранить в сухом, не запыленном помещении. При; Утилизация
- 29 ГАРАНТИИ ИЗГОТОВИТЕЛЯ
- 31 ГАРАНТИЙНЫЙ ТАЛОН; признан годным для эксплуатации.
- 33 Полный актуальный список сервисных центров Вы так же можете
