Уважаемый покупатель!
Мы  благодарим  Вас  за  выбор  продукции  компании  Quattro  Elementi.  Прежде,  чем  начать
пользоваться  изделием,  обязательно  ознакомьтесь  с  данной  инструкцией.  Несоблюдение  правил
эксплуатации и техники безопасности может привести к выходу из строя аппарата и нанесению вреда
здоровью и даже смерти пользователя.

Продукция  компании  Quattro  Elementi  всесторонне  проверена  на  заводе-изготовителе.  Приобретайте
аппараты  с  запасом  мощности  и  производительности.  Как  показала  практика,  подавляющее
большинство  обращений  в  сервисный  центр  связано  не  с  качеством  техники,  а    неправильным
подключением, некачественными расходными материалами, несоответствием напряжения в сети или
неумелыми действиями пользователя.

1. Назначение, общее описание и внешний вид

Модели  серии  А  представляют  собой  переносные  однофазные  сварочные  аппараты  с  источником
питания  инверторного  типа,  предназначенные  для  сварки  на  постоянном  токе  плавящимися
покрытыми электродами (MMA) диаметром от 1,6 мм до максимально возможного для каждой модели
и являются технически сложными изделиями бытового назначения.
Свариваемые  металлы  –  малоуглеродистая  сталь,  нержавеющая  сталь  и  другие  легированные
стали, чугун.
Инновационная  схемотехника  и  элементная  база  ведущих  производителей  мира  обеспеч ивают
сварочным  инверторам  Quattro  Elementi  длительный  эксплуатационный  период  и  высокую
надежность. Низкий вес, высокая выходная мощность и длительный рабочий цикл стали возможными
благодаря  использованию  быстродействующих  биполярных  (IGBT)  транзисторов  производства
компаний

Fairchild

Semiconductor

(США)

и

Infineon

Technologies

(

Германия).

Два

высокопроизводительных  вентилятора  и  радиаторы  охлаждения  с  высокой  эффективностью
рассеивания  тепла  обеспечивают  исключительную  работоспособность  при  различных  условиях
эксплуатации.
Особо  компактная  конструкция  и  малый  вес  аппаратов  серии  A  позволяют  использовать  подвесной
ремень  для  подвешивания  его  на  плече  оператора.  Таким  образом,  появляется  уникальная
возможность рабаты аппаратом стоя, и регулировать ток не наклоняясь.

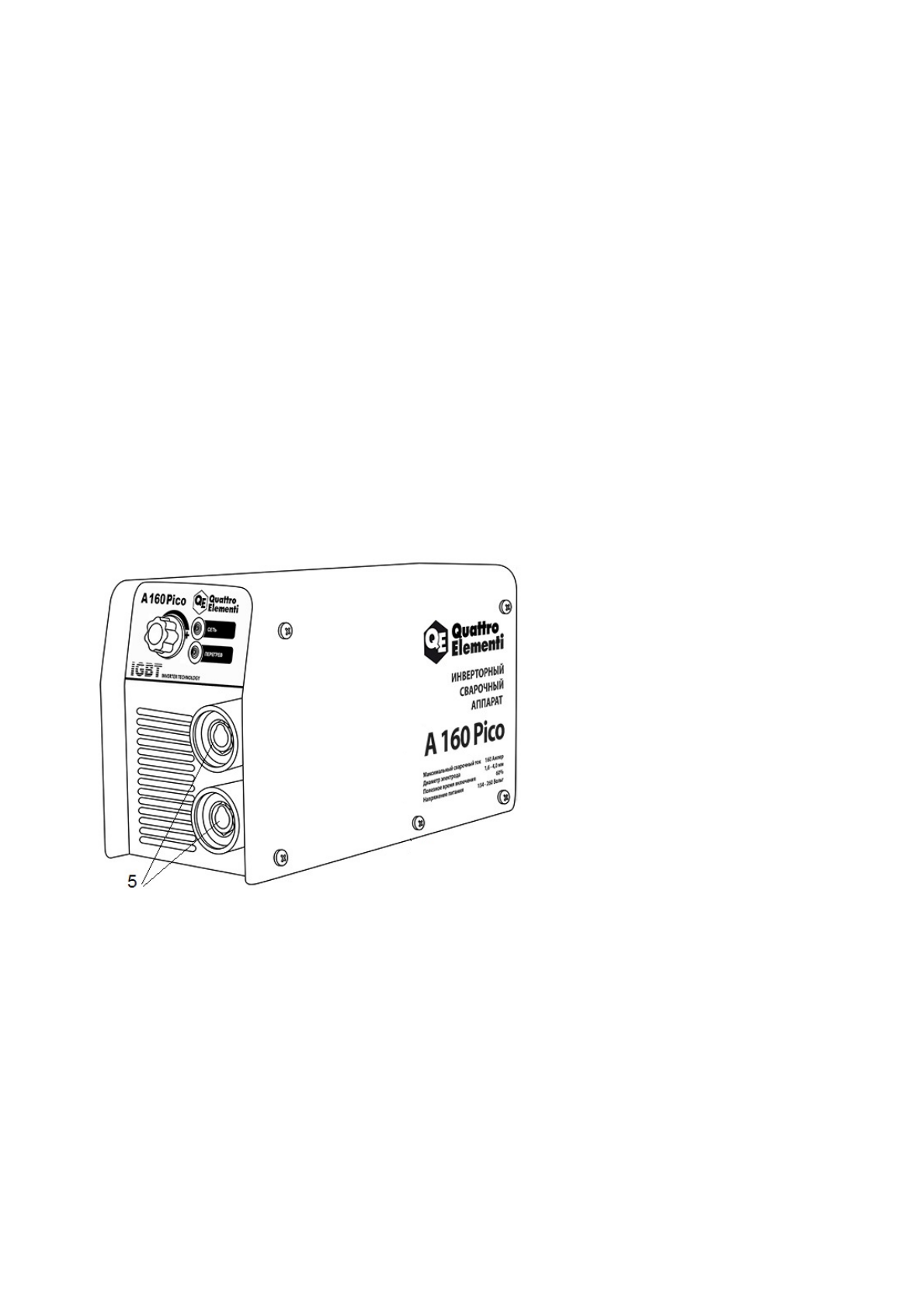

5.

Кабельные розетки для сварочных

проводов

Переключатель ВКЛ / ВЫКЛ (на задней
панели)


2. Правила безопасности и общие положения.

Процесс  сварки  представляет  опасность  как  для  пользователя  аппаратом,  так  и  для  окружающих.
Производитель  и  продавец  не  несут  ответственности  за  травматизм,  вызванный  неправильным
пользованием аппаратом. Во время работы руководствуйтесь следующими правилами:
2.1. К работе с аппаратом допускаются лица, имеющие  удостоверение электросварщика, прошедшие
обучение,

инструктаж

и

проверку

знаний

требований

электробезопасности,

имеющие

квалификационную  группу  по  электробезопасности  не  ниже  II  и  имеющие  соответствующее
удостоверение.
2.2. Личная безопасность
-

Надевайте сухую не синтетическую защитную  одежду. Используйте  защитные перчатки и ботинки с

защищенными носками с непромокаемой подошвой.
-

Не смотрите на световое излучение, исходящее от дуги. Обязательно надевайте защитную маску со

специальным  затемненным  покрытием  (рекомендуем  маску  с  автоматическим  затемнением
производства компании Quattro Elementi).
-

Во  время  сварки  не  дотрагивайтесь  до  электродов  и  других  металлических  поверхностей.  Любой

удар током потенциально опасен для жизни.
-

Не разбирайте аппарат, не снимайте защитный корпус и не дотрагивайтесь до частей, находящихся

под  напряжением.  Периодически  проверяйте  сетевой  провод  на  предмет  повреждений.  Заменяйте
его  при  нарушении  изоляции.  Даже  при  незначительных  неполадках  электрической  системы
