5. ММА сварка (ручная дуговая сварка покрытым электродом).

ИЗДЕЛИЕ ЭЛЕКТРОДОДЕРЖАТЕЛЬ ОБРАТНЫЙ КАБЕЛЬ СВАРОЧНЫЙ ИСТОЧНИК

СЕТЬ

ЭЛЕКТРОД

ЗАЖИМ «МАССА»

РАЗЪЕМЫ ОКС

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Размещение сварочного аппарата

•  Сварочный аппарат должен быть установлен в таком месте, где он не подвергается воздей-

ствию солнечного света и дождя. Также его следует хранить в наименее влажном месте при
температуре от -10 до 40°С.

•  Для обеспечения достаточной вентиляции расстояние над сварочным аппаратом должно

быть не менее 50 см. Если внутренней вентиляции не достаточно, следует установить обору-
дование для устранения дыма и предохранения от ветра.

Подсоединение источника питания

Подсоедините электрокабель к однофазной сети электропитания 220 В с выключателем.
Напряжение 380 В запрещено использовать, так как оно может серьезно повредить аппарат и

иметь серьезные последствия для оператора.
При подключении сварочного аппарата к электрической сети переменного тока напряжением

220 В и частотой 50 Гц необходимо обеспечить защиту розетки для подключения автоматиче-

ским выключателем или плавкой вставкой с током срабатывания равным 25 А.

При подключении сварочного аппарата к электрической сети переменного тока напряжением

220 В и частотой 50 Гц необходимо обеспечить защиту розетки для подключения автоматиче-

ским выключателем или плавкой вставкой с током срабатывания равным 25 А.

Подключение кабелей электрододержателя и зажима заземления.

а) Подсоединение сварочного кабеля
Подсоедините байонетный разъем сварочного кабеля к выходному соединению

на передней панели с маркировкой «+» и поверните по часовой стрелке. Электрододержатель

используется для зажима электрода.
b) Подсоединение кабеля заземления
Подсоедините байонетный разъем кабеля заземления к выходному разъему  на передней пане-

ли и поверните по часовой стрелке. Зажим заземления используется для подключения свари-

ваемого материала в цепи сварочного тока.

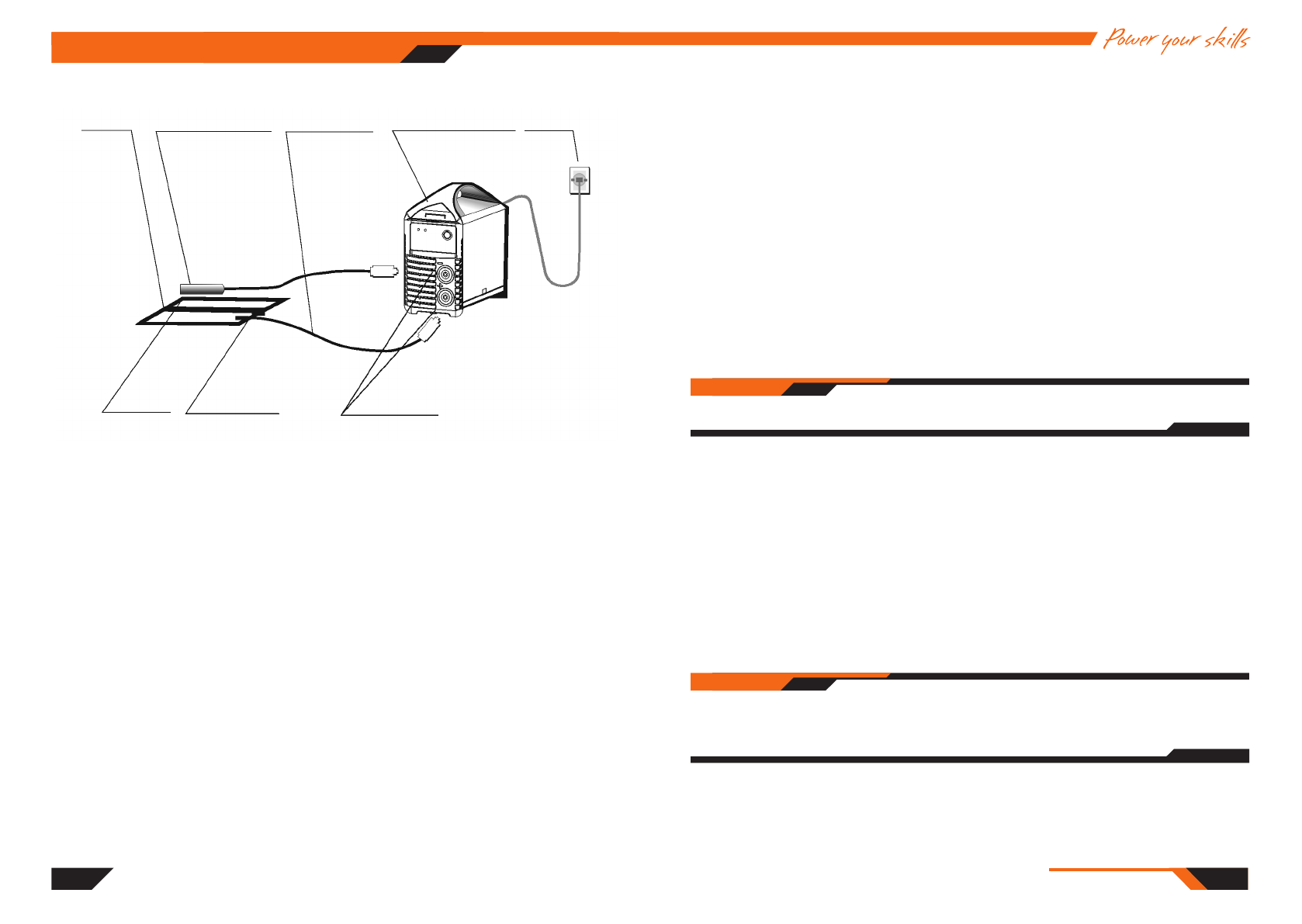

 Схема подключения оборудования для MMA сварки

Существует два способа подключения сварочных принадлежностей для работы

на постоянном токе при ММА сварке:

•

прямая полярность - электрододержатель подсоединен к разъему «-», а обратный кабель к

«+»;

•

обратная полярность – обратный кабель подсоединен к разъему «-», а электрододержатель

к «+».

Выбирайте способ подключения в зависимости от конкретной ситуации и типа электрода.

Неправильное подключение оборудования может вызвать нестабильность горения дуги, раз-

брызгивание расплавленного металла и прилипание электрода. Если крепление панельного

разъема ослабло, (панельный разъем свободно перемещается относительно корпуса аппарата)

обратитесь в авторизованный сервисный центр для проведения ремонта разъема.
Старайтесь избегать ситуации, когда приходится использовать чрезмерно длинные, кабель

электрододержателя и обратный кабель. При необходимости увеличения их длины, увеличи-

вайте тогда, также и сечения кабелей, с целью уменьшения падения напряжения на кабелях. В

общем случае, постарайтесь просто придвинуть источник ближе к зоне сварки, для использо-

вания кабелей 3-5 метровой длины.

Для подключения аппарата используйте розетку с заземлением.

ВНИМАНИЕ

Не используйте вместо кабеля заземления, стальную пластину или другие подобные

материалы, которые являются плохими проводниками, для соединения сварочного

аппарата со свариваемым изделием.
