2.
ПРАВИЛА
ПО
ЭЛЕКТРОБЕЗОПАСНОСТИ
:
1.
Не
используйте
поврежденный
кабель
.
До
начала
работы
убедитесь
в
достаточном
заземлении
кабеля
.
Это
предотвратит
возможность
поражения
электрическим
током
.
2.
Никогда
не
обматывайте
кабель
вокруг
тела
.
Соблюдайте
дистанцию
от
сварочного
пистолета
.
3.
Не
выполняйте
сварочные
работы
во
влажных
помещениях
.
Соблюдайте
все
возможные
меры
предосторожности
!
4.
Не
работайте
при
открытом
источнике
электропитания
.
Это
может
испортить
аппарат
или
привести
к
личному
травматизму
.
3.
ПРЕДОТВРАЩЕНИЕ
ВОЗГОРАНИЯ
:
1.
Убедитесь
в
наличии
огнетушителя
в
рабочем
помещении
.
Периодически
проверяйте
исправность
огнетушителя
.
2.
Поместите
аппарат
горизонтально
на
устойчивую
ровную
поверхность
.
Обеспечьте
хорошую
вентиляцию
рабочего
помещения
. 3.
Соблюдайте
меры
предосторожности
при
проведении
сварки
контейнеров
с
топливом
или
рабочим
маслом
.
4.
ФРОНТАЛЬНЫЙ
СУППОРТ
:
Соответствующие
винты
уже
вкручены
в
основание
корпуса
.
Следовательно
:
-
Открутите
винты
и
поместите
суппорт
так
,
чтобы
отверстия
совпали
.,
Закрутите
винты
.
5.
УСТАНОВКА
:
Аппарат
должен
быть
включен
в
розетку
,
соответствующую
потребляемой
мощности
.
Электрическое
соединение
необходимо
осуществлять
с
помощью
мульти
-
полярного
кабеля
,
имеющего
два
соединителя
для
источника
питания
и
заземленного
кабеля
(
желто
-
зеленого
цвета
).
А
)
Подключите
массу
к
положительному
или
отрицательному
полюсу
в
зависимости
от
типа
сварки
.
В
)
Подключите
сварочный
пистолет
к
другому
полюсу
.
С
)
Установите
необходимые
параметры
с
помощью
потенциометра
.
6.
СВАРКА
TIG:
6.1.
Руководство
по
проведению
сварки
TIG:
Подсоедините
массу
к
положительному
полюсу
.
Установите
необходимый
показатель
сварочного
тока
с
помощью
потенциометра
,
находящегося
на
передней
панели
,
с
учетом
диаметра
вольфрамового
электрода
и
толщины
свариваемого
металла
.
6.2.
Зажигание
электрической
дуги
:

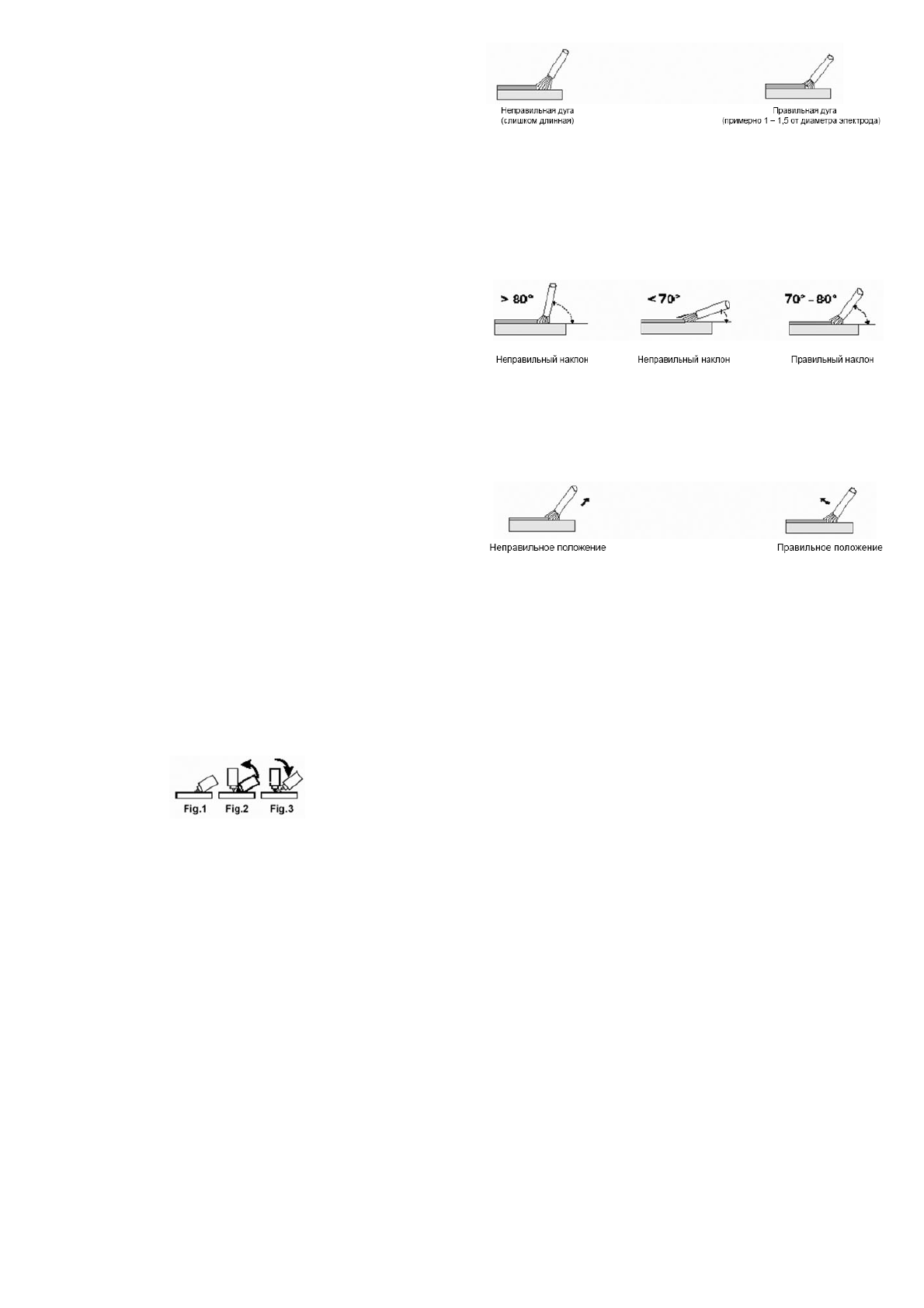

1.
Поместите
керамическую
часть
сварочного
пистолета
на
металл
(
см
.
рис
.1).
2.
Изогнув
запястье
,
поведите
сварочным
пистолетом
вдоль
сварочного
шва
,
поместив
вольфрамовый
электрод
на
металл
(
рис
. 2). 3.
Обратным
движением
запястья
прервите
процесс
сварки
(
рис
. 3),
удалив
сварочный
пистолет
от
металла
.
6.3. TIG
сварка
с
“
поднятой
дугой
”–“lift arc”
1.
Установите
переключатель
TIG/MMA
в
положение
TIG,
Поместите
электрод
сварочного
пистолета
на
металл
.
2.
Приподнимите
электрод
,
поворачивая
сварочный
пистолет
(
рис
. 3).
Таким
образом
,
Вы
зажжете
дугу
,
Для
прекращения
процесса
сварки
удалите
сварочный
пистолет
от
металла
.
7.
СВАРКА
ММА
:
7.1.
Характеристики
:
“Hot start” – “
Запуск
из
горячего
состояния
/
легкое
зажигание
дуги
”.
Автоматическое
повышение
на
50%
на
0,5
секунд
.
“Arc Force” – “
Модуляция
сварочного
тока
”.
Автоматическое
изменение
тока
до
30%
в
зависимости
от
расстояния
электрода
от
металла
.
“Anti Sticking” – “
Выключение
тока
электродной
сварки
”.
При
залипании
происходит
короткое
замыкание
и
подача
тока
прекращается
автоматически
через
1,5
сек
.
7.2.
Руководство
по
проведению
сварки
ММА
:
Соедините
зажим
электрода
с
положительным
полюсом
,
а
кабель
массы
с
отрицательным
полюсом
источника
питания
.
Показатель
сварочного
тока
должен
соответствовать
диаметру
применяемого
электрода
и
толщине
свариваемого
металла
.
7.3.
Зажигание
дуги
:
:
Для
зажигания
дуги
достаточно
чиркнуть
электродом
по
металлу
.
Наклон
электрода
в
рабочем
направлении
должен
составлять
60° (
см
.
рисунок
).
Длина
дуги
должна
соответствовать
или
быть
в
полтора
раза
больше
диаметра
применяемого
электрода
.
Очень
важно
,
чтобы
длина
дуги
была
правильной
,
т
.
к
.
это
влияет
на
сварочный
ток
и
напряжение
.
Непрочный
сварочный
шов
является
результатом
неправильного
тока
сварки
.
Наклон
электрода
(
вперед
)
должен
составлять
70°
или
80°.
При
слишком
большом
наклоне
сварочный
шов
может
стать
пористым
.
При
маленьком
наклоне
образуется
большое
количество
брызг
и
неустойчивая
сварочная
дуга
.
В
любом
из
этих
двух
случаев
сварочный
шов
будет
пористым
и
непрочным
.
Очень
важно
,
чтобы
во
время
сварки
длина
дуги
была
постоянной
.
При
расплавлении
электрода
длина
дуги
увеличивается
,
поэтому
для
сохранения
правильного
расстояния
,
постепенно
опускайте
электрод
.
Для
того
чтобы
остановить
сварку
,
уберите
электрод
от
обрабатываемого
изделия
.
Правильное
положение
показано
на
правом
рисунке
(
см
.
направление
стрелки
)
УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ
:
1
Сварочный
аппарат
не
включается
:
А
Убедитесь
,
что
сетевой
кабель
включен
в
розетку
В
Перегорел
плавкий
предохранитель
платы
,
Следы
проплавлений
на
плате
–
следствие
перегрузки
,
Перегорел
биполярный
транзистор
,
Перегорел
конденсатор
.
Внимание
!
Причиной
неисправностей
,
указанных
в
пунктах
В
3
и
В
4,
является
электрическое
перенапряжение
(
напряжение
питания
сварочного
аппарата
должно
быть
)
или
перепад
напряжения
более
,
чем
на
15 – 20%.
2.
Загорелся
красный
индикатор
А
Произошло
короткое
замыкание
между
«+»
и
«-»
выходного
гнезда
.
Проверьте
,
чтобы
масса
не
касалась
сварочного
пистолета
,
чтобы
контакт
гнезда
не
был
нарушен
.
Напряжение
питания
должно
быть
постоянным
.
В
Кнопка
сварочного
пистолета
(
режим
TIG)
не
действует
,
т
.
е
.
отсутствует
электрический
контакт
С
Кабель
термостата
отсоединился
/
или
термостат
вышел
из
строя
3.
Потенциометр
не
работает
(
стрелка
остается
на
максимальном
или
минимальном
показателе
)
:
А
Проверить
его
исправность
с
помощью
тестера
(
омметра
).-
В
Если
потенциометр
не
включается
,
заменить
его
4.
Неисправен
выключатель
:
А
Проверить
зарядное
сопротивление
конденсатора
.
Если
конденсатор
перегорел
,
заменить
его
.
В
Перегорел
биполярный
транзистор
.
Заменить
транзистор
.
NO STOP:
Выбирающ
функцию
NO STOP
через
переключатель
активирована
вспомогательная
регулированная
цепь
и
регулированная
ручка
не
работает
.
Использующ
электрод
гарантированы
более
лучшая
непрерывность
заварки
и
характеристики
дуги
.
Выбирающ
функцию
"basic MMA"
через
переключатель
выключена
функция
NO STOP
и
по
возможности
установить
параметры
целесообразно
для
каждого
вида
электрода
.
Внимание
!
Не
вскрывать
аппарат
самостоятельно
.
Ремонт
производить
только
в
уполномоченной
мастерской
.
Производитель
снимает
с
себя
всякую
ответственность
при
вмешательстве
в
конструкцию
аппарата
.
Пункты
В
1 –
В
4, 2
С
, 4
В
не
являются
гарантийным
случаем
.
Ремонт
производится
на
платной
основе
.
Гарантия
не
распространяется
на
детали
и
комплектующие
,
работающие
в
условиях
быстрого
естественного
износа
Фирма
-
продавец
оставляет
за
собой
право
отказа
в
гарантийном
ремонте
и
снятии
инструмента
с
