ITALIANO

DESCRIZIONE GENERALE

Saldatrici a filo continuo con possibilità di saldare filo animato senza gas
o con gas per la saldatura di acciaio, inox e alluminio.

1. INFORM AZIONI TECNICHE SULL A S ALD ATRICE

Per mettere in funzione la saldatrice agire sull’interruttore generale
ON/OFF (1).
L’intensità della corrente di saldatura erogata è regolabile per mezzo di
due deviatori (2).
La velocità del filo si regola mediante la manopola di variazione della
velocità (3). Tre leds rossi visualizzano il livello della velocità (4).
La saldatrice è dotata di un dispositivo di protezione termica che
interrompe automaticamente l’erogazione della corrente di saldatura
quando si raggiungono temperature elevate; in tal caso si accende una
spia luminosa gialla (5). Quando la temperatura si è sufficientement e
abbassata e ha raggiunto il livello che permette un corretto
funzionamento della saldatrice, la spia luminosa gialla si spegne. La
macchina è alimentata automaticamente e si possono riprendere le
operazioni di saldatura.


2. INSTALLAZIONE
2.1. CONNESSIONE ELETTRICA

La macchina è fornita di uno specifico cavo di alimentazione che non
dovrebbe essere prolungato; nel caso ciò fosse necessario occorrerebbe
usarne uno di sezione uguale a quello della macchina.
Prima di collegare la saldatrice alla presa di corrente, accertarsi che il
voltaggio sia uguale a quello della macchina e che la potenza erogata sia
sufficiente ad alimentare la macchina a pieno carico; accertarsi, inoltre,
che l’impianto di alimentazione sia provvisto di un adeguato sistema di
messa a terra.

Tensione di alimentazione

La tensione di alimentazione è di 230 V.


2.2. COLLEG AMENTO DEL GAS (PER I  MODELLI  PREDISPOSTI)

La bombola del gas deve essere posta nell’apposito vano porta-bombola
nella parte posteriore della macchina sull’apposita piattaforma. Nel
collegamento alla bombola verificare che tutti gli attacchi siano ben
serrati.
Posizionare la bomboletta da 1Kg. di gas (Opzionale) sul retro della
macchina nell’apposita sede e serrate con le cinghie in dotazione (Fig.1).
Se la macchina è equipaggiata con una bombola di gas da 5Kg.
(Opzionale), dopo aver montato il kit ruote posizionare la bombola sul
supporto e serrare con la catena (Fig.2).
Se usate il CO

2

, è possibile che abbiate bisogno di un adattatore.

Chiedetelo  al vostro rivenditore.

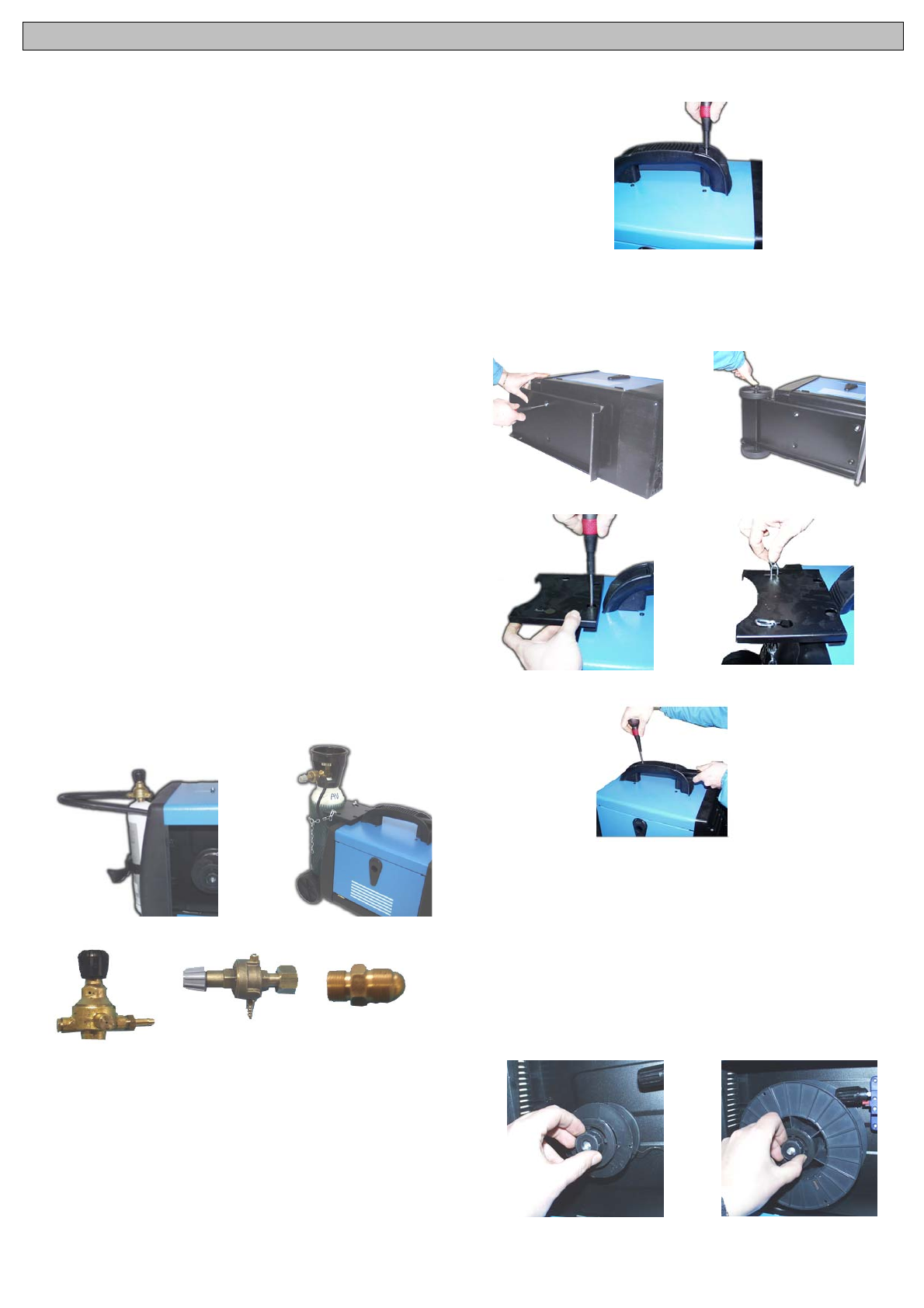

Fig. 1

Fig. 2

Regulatore 1 Kg

Regulatore 5 Kg

Adattatore CO

2

2.3. COLLEG AMENTO DELL A M ASSA

La macchina è fornita di un cavo di massa collegato ad una pinza.
Verificare che ci sia un perfetto contatto tra la pinza e il pezzo da saldare.
Pulire bene i contatti in modo che non ci siano grassi, ruggine o impurità.
Un contatto non perfetto riduce la capacità di saldatura e può causare, di
conseguenza, una saldatura non soddisfacente. Il terminale della pinza
di massa va inserito nell’uscita polo positivo (+) per il procedimento di
saldatura senza gas; va inserito, invece, nell’uscita polo negativo (-) per il
procedimento di saldatura con gas.

2.4. MONTAGGIO  MANIGLIA

Montare la maniglia secondo la figura usando le viti in dotazione.

2.5. MONTAGGIO  KIT RUOTE (OPTION AL)

Alcuni modelli sono dotati di un kit ruote comprendente: Piedino
d’appoggio, pianale, assale, portabombola, catena di fissaggio, maniglia
di trascinamento, 2 ruote in plastica e due tappi o coppiglie di bloccaggio.
Seguire lo schema seguente per il montaggio del kit.


Per il montaggio ruote seguire le seguenti istruzioni:
1. Introdurre l’assale negli appositi fori sul fondo posteriore della
carrozzeria.
2. Collegare le ruote all’assale.
3. Bloccare le ruote con le coppiglie o con i tappi di bloccaggio.
4. Fissare il supporto anteriore con le viti parker date in dotazione
5. Fissare il prolungamento maniglia avvitandolo sulla maniglia fissa in
corrispondenza del foro.

3. MONTAGGIO  BOBIN A, FILO  E TORCIA
3.1. MONT AGGIO BOBIN A

Le macchine possono utilizzare indifferentemente  bobine da ø100 e
ø200. L’aspo possiede una frizione, al fine di mantenere sempre il filo
rigido.

ø

100

ø

200

3
