4

УСТРОЙСТВО

И

ПРИНЦИП

РАБОТЫ

Изделие

выполнено

в

металлическом

корпусе

с

открывающейся

стенкой.

На

передней

панели

имеется

регулятор

величины

сварочного

тока,

регулятор

по

-

дачи

сварочной

проволоки,

индикатор «Сеть»,

индикатор «Перегрева».

Аппарат

оснащен

принудительной

системой

вентиляции,

ввиду

этого,

категорически

за

-

прещается закрывать чем-либо вентиляционные отверстия в корпусе.

Принцип

работы

сварочного

полуавтомата.

Источником

питания

служит

ин

-

вертор

на

основе

  IGBT

транзисторов.

Принцип

работы

инвертора

заключается

в

преобразовании

переменного

напряжения

сети

частотой

  50

Гц

в

постоянное

напряжение величиной в 400В, которое

преобразуется в высокочастотное моду

-

лированное

напряжение

и

выпрямляется.

Сварка

происходит

плавящимся

элек

-

тродом

в

среде

защитного

газа.

Электродом

служит

металлическая

проволока,

намотанная

на

катушку,

подающаяся

в

зону

сварки

регулируемым

механизмом

протяжки.

Защитный

газ

подается

в

зону

сварки

из

присоединяемого

баллона

через

электромагнитный

клапан.

Аппарат

имеет

встроенную

защиту

от

перегре

-

ва

и

оснащен

регулировками

величины

тока

и

скорости

подачи

сварочной

прово

-

локи в зависимости от материала и толщины свариваемой заготовки.

Сила  сварочного  тока.

С

увеличением

силы

сварочного

тока

повышается

глубина

провара,

что

приводит

к

увеличению

доли

основного

ме

-

талла

в

шве. Ширина

шва

сначала несколько

увеличивается, а

затем уменьша

-

ется.

Силу

сварочного

тока

устанавливают

в

зависимости

от

выбранного

диа

-

метра электрода.

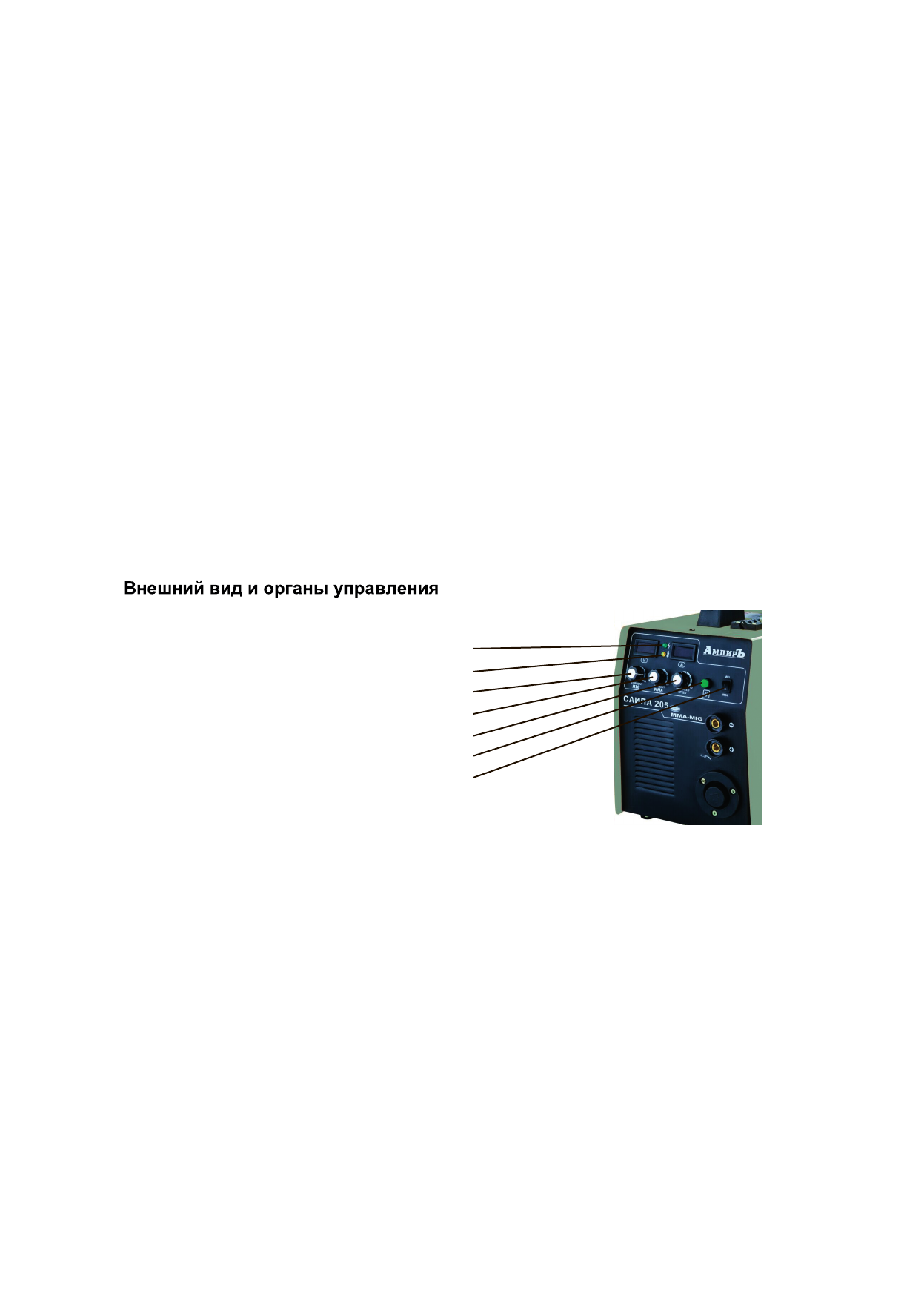

2

5

4

3

1

6

7

1 - Регулятор подачи сварочной проволоки
2 - Индикатор "СЕТЬ"
3 - Регулятор величины сварочного тока
4 - Регулятор напряжения дуги
5 - Индикатор "Перегрев"
6 - Кнопка протяжки сварочной проволоки
7 - Переключатель режима сварки
