Aufstellen und Anschließen

63

Das Wasserschutzsystem

Das Miele Wasserschutzsystem ge-
währt einen umfassenden Schutz vor
Wasserschäden durch die Waschma-
schine.

Das System besteht hauptsächlich aus
folgenden Bestandteilen:

– dem Zulaufschlauch

– der Elektronik und dem Aus- und

Überlaufschutz

– dem Ablaufschlauch

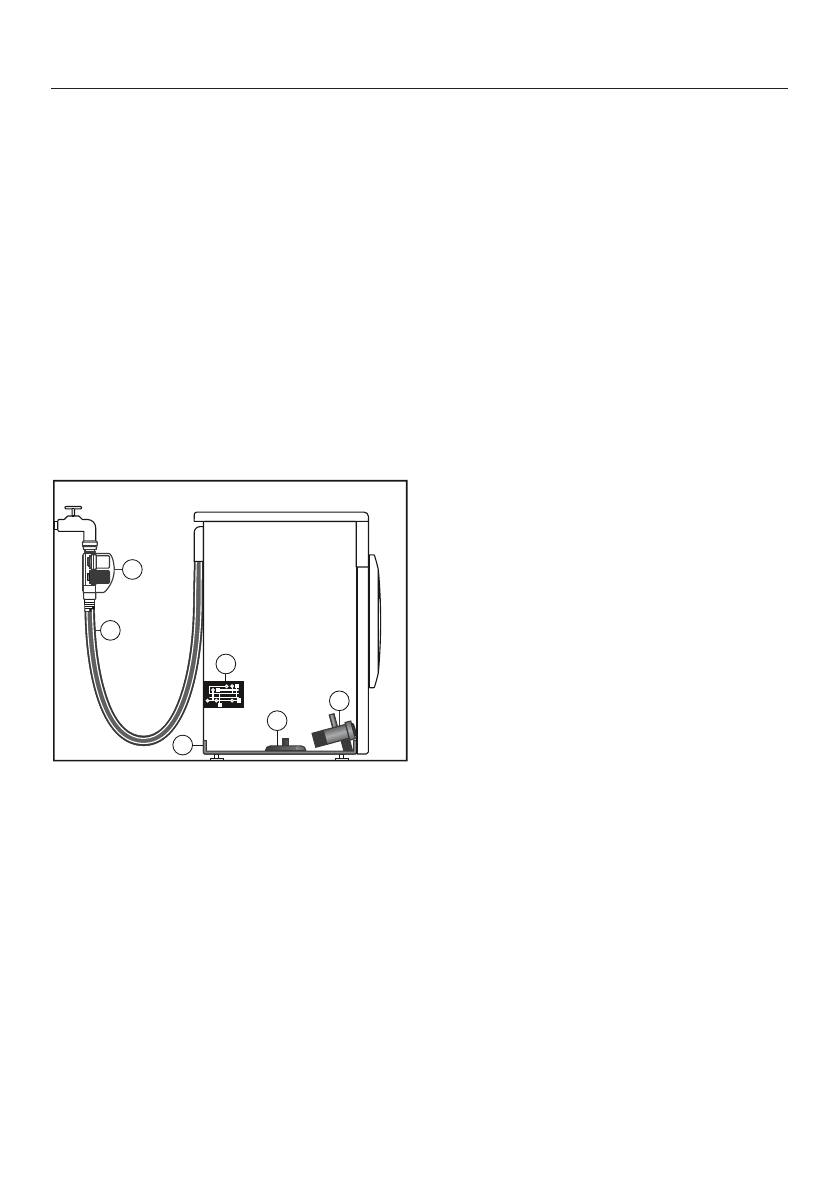

Das Waterproof-System (WPS)

3

5

4

2

1

6

a

Zwei Magnetventile

b

Doppelwandiger Zulaufschlauch

c

Bodenwanne

d

Schwimmerschalter

e

Elektronik

f

Laugenpumpe

Der Zulaufschlauch

– Im Gehäuse am Wasserzulauf-

schlauch befinden sich zwei Magnet-
ventile



, die den Wasserzulauf di-

rekt am Wasserhahn absperren.
Durch die beiden Magnetventile er-
gibt sich ein doppelter Wasserschutz.
Sollte ein Magnetventil defekt sein,
schließt das zweite den Wasserzu-
lauf.
Durch die Absperrung direkt am
Wasserhahn steht der Zulaufschlauch
nur während des Wasserzulaufs unter
Druck. In der restlichen Zeit ist der
Zulaufschlauch nahezu drucklos.

– Schutz gegen Bersten der Magnet-

ventile
Der Platzdruck der Magnetventilkör-
per liegt zwischen 7.000 kPa und
10.000 kPa .

– Der doppelwandige Zulaufschlauch



 besteht aus einem druckfesten In-

nenschlauch und einem Hüll-
schlauch. Tritt Leckwasser aus dem
Innenschlauch aus, wird dieses durch
den Hüllschlauch in die Bodenwanne



 geleitet. Der Schwimmerschalter



 schließt die Magnetventile. Die

weitere Wasserzufuhr ist gesperrt; im
Laugenbehälter befindliches Wasser
wird abgepumpt.
