Agarda vtulkalar mashina ichida qoladigan bo’lsa, hamda ularni chiqarib
olish mumkin bo’lmasa, u holda 4-suratda ko’rsatilganidek, orqa panelni
chiqarish  va  krestga  o’xshash    otvertka  yordamida  bo’shatish  lozim
hamda  ularni  olish  lozim.  Panelni  o’z  joyga  o’rnatish  lozim.  Teshikni
jamlama ishida bor bo’lgan plastmassa tiqin bilan yopish lozim.

Vint  va  vtulkalarni  mashinaning  kelasi  safargi  transportirovkasi

uchun saqlab qo’yish maqsdga muvofiq.

DIQQAT!  Korpusning  shikastlanmasligi  uchun  mashinani

o’rnatilgan  bloklovchi  vintlari,  rezina  va  plastmassa  tiqinlar
borligida ishga tushirmang.

3.2 MASHINANI O’RNATISH
3.2.1

 Mashina mustahkam, tekis va quruq yuzaga o’rnatilishi lozim.

Polning yumshoq to’shamasi (gilam, penopoliuretan qoplama va h.k.lar)
ga  o’rnatilishi  uning  vibratsiyasi  kuchayishiga  va  ventilyatsiyasining
yomonlashiga olib kelishi mumkin.

Taxta  polga  mashinani  o’rnatishda  taxtadan  tayyorlangan

materiallarni  15  mmdan  kam  bo’lmagan  polga  mahlkamlash  lozim.
Mashinaning  taxta  polda  yaxshiroq  ishlashi  uchun  uni  binoning
chetrog’iga o’rnatish maslahat beriladi.

3.2.2

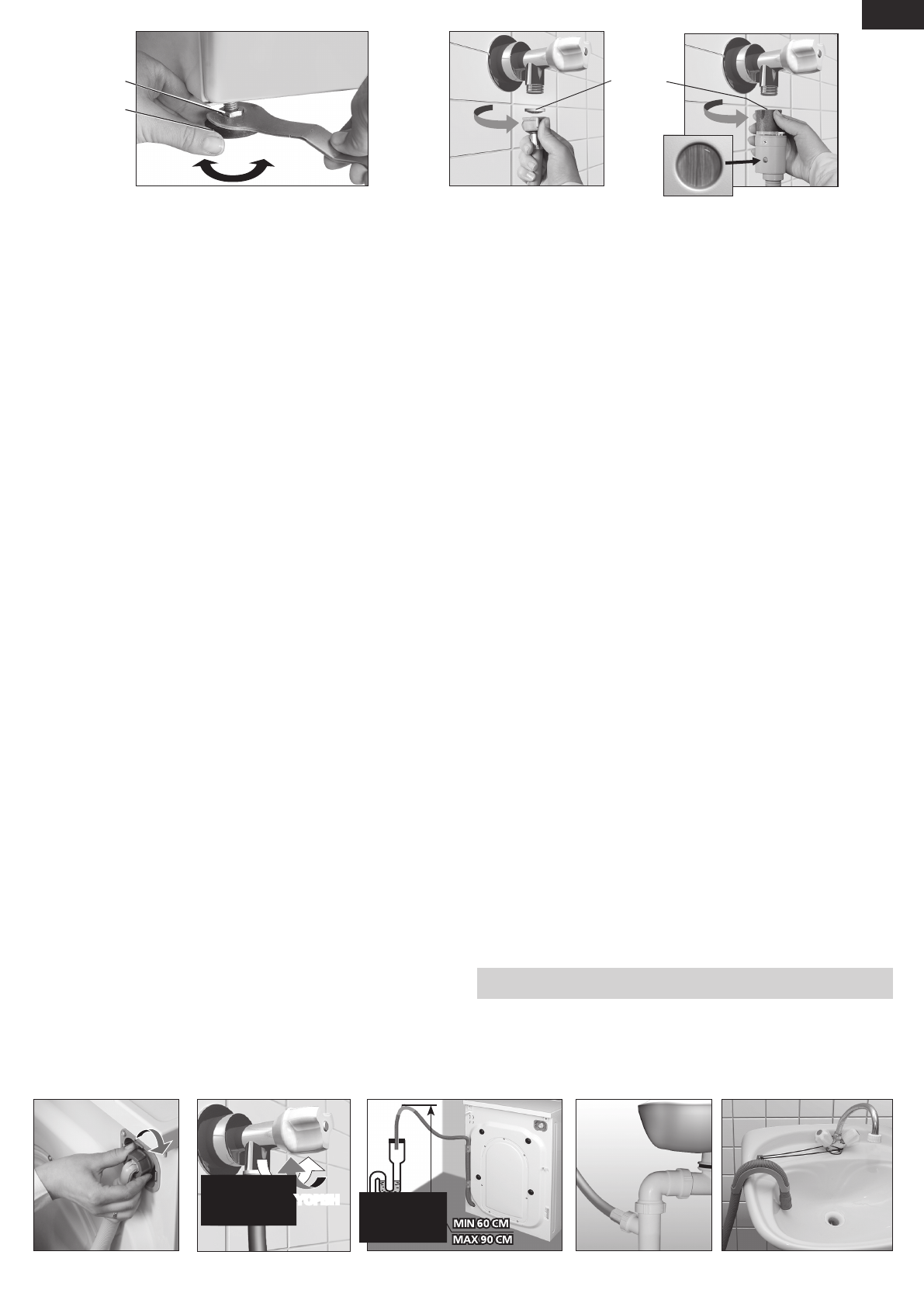

  5  rasmga  muvofiq  eng  muhimi  oldingi  boshqariladigan

tirgaklarni  burab  chiqarib  yoki  burab  kirgizib  mashinani  sathga  ko’ra
qat’iyan  gorizontal  holatda  o’rnating:  tirgakdagi  kontrgaykalarni
gayka  kaliti  bilan  bo’shashtiring,  tirgak  balandligini  tartibga  soling,
kontrgaykalarni  mahkamlab  qo’ying.  Mashina  sathga  ko’ra  noto’g’ri
o’rnatilganligi yoki kontrgaykalar yetarli darajada mahkamlanmaganligi
keyinchalik mashina ishlaganda tebranish va ortiqcha shovqin manbai
bo’lib qo’lishi mumkin.

DIQQAT!  Mashinaning  maksimal  tarzda  ishlashini  amalga

oshirish uchun tutqichlarning aylanishi minimal miqdorda bo’lishi
lozim.

3.3 ELEKTR TARMOG’IGA ULANISH
DIQQAT! Mashina yerga ulangan bo’lishi lozim.
3.3.1

  Mashina  elektr    tarmog’iga  ikki  chiziqli  rozetkaga  yerga

ulangan kontakt orqali ulanishi lozim, uning o’takzish tokining quvvati
16 Adan kam bo’lmasligi lozim. Rozetkaga tarkibiga mis aralashtirilgan
uchta o’tkazgichli kabelni 1,5 мм

2

 kesimi orqali yoki 2,5 мм

2

 dan kam

bo’lmagan  kesimlarda  o’tkazilgan  bo’lishi  lozim.  Fazali  kabel  elektr
tarmog’ining  avtomatik  himoya  uskunasi  orqali  maksimal  tok  uchun
mo’ljallangan  16  Alik  (ishlab  chiqariluvchi  tok)  0.1  Cdan  yuqori
bo’lmagan holatlarda o’tkaziladi.

Agarda  rozetka  ko’rsatilgan  kabelga  mos  kelmasa,  yoki  mashina

o’rnatilish  joyidan  uzoqroqda  joylashgan  bo’lsa,  u  holda  elektr
tarmog’ini  yetarli  darajada  ta’minlanishi  yoki  rozetkaning  montajini
amalga oshirish lozim. Elektr tarmog’ini ta’minlash va rozetka montaji
malakali xodim tomonidan amalga oshirilishi lozim.

Yerga ulashni gaz, isitish, vodoprovod yoki kanalizatsion qurilma

orqali o’tkazish

MAN ETILADI

.

DIQQAT!  Ishlab  chiqaruvchi  (sotuvchi)  ulanish  qoidalariga

rioya qilinmagan vaqtidagi sog’liqqa yetkazilgan zarar va mulkiy
zarar uchun javobgarlikni o’z zimmasiga olmaydi.

3 . 4   S U V   Y E T K A Z I B   B E R I S H G A   ( V O D O P R O V O D )   V A

KANALIZATSIYAGA ULANISH

3.4.1

  Mashina  faqatgina  sovuq  suv  yetkazib  berish  tarmog’iga

3/4  dyuymli kesik patrubka orqali yetkazib berish kraniga ulanadi.

3.4.2

  Mashinani  suv  quvuriga  ulashdan  avval  quyidagi  ishlarni

bajaring:

—  suv  quvuri  kranini  ochish  va  suvning  oqib  ketishini  amalga

oshirish, bu esa trubadagi qum va loyqalarni, zanglarni yuvilib ketishi
uchun bajariladi;

—  filtrning  tozaligini  6-  va  7  –  suratlarga  asosan  suv  oqizish

shlangida tekshirish;

— agarda suv oqizish shlangi 7 – suratga asosan himoya tizimiga

ega  bo’lsa,  u  holda  shlangning  maxsus  oynasiga  e’tibor  qilish  lozim.
Sariq rang shlangning sozligini bildiradi;

— suv oqizish shlangini kesilgan patrubkaga suvni yetkazib berish

krani 6- va 7 –suratga ko’ra gaykani qo’l bilan mahkam ushlash orqali
amalga oshiriladi;

3.4.3

  Kir  yuvish  vaqtida  suv  yetkazib  beruvchi  kran  9  –  suratga

ko’ra to’liq ochilgan bo’lishi lozim.

3.4.4

  Suvni  oqizish  shlangi  10  –  suratga  ko’ra  poldan  60  сmdan

kam  bo’lmagan  va  90  сmdan  yuqori  bo’lmagan  balandlikda  bo’lishi
lozim. Mazkur talabni bajarmaslik mashinaning ishlamasligiga olib keladi.

3.4.5

  Suvni  oqizib  yuborish  uchun  kanalizasiyaga  mashinaning

oqizish    shlangi  to’g’ridan  –  to’g’ri  ulanadi,  sifonning  (tarnov)
kanalizatsiya  trubasidan  ichki  diametric  40  mmdan  kam  bo’lmagan
diamerli  truba  o’rnatiladi,  bunday  diametrli  truba  suvning  qayta
mashinaga oqib ketmasligini oldini olish maqsadida foydalaniladi.

Oqizish  shlangi  sifonga  patrubka  bilan  11  –  suratga  ko’ra

to’g’ridan – to’g’ri ulanadi.

3.4.6

 Suvni rakovinaga yoki vannaga oqizishda 12 – suratga ko’ra,

egilgan  joyini  mashina  jamlamasi  ichidagi  maxsus  kronshteyn  bilan
mustahkamlash lozim. Shlang suvga solinmasligi lozim.

DIQQAT!  Oqizuvchi  va  tortuvchi  shlanglar  vodoprovod

va  kanalizatsiyaga  ulanganidan  keyin  egilmasligi  va  buralib
qolmasligi lozim.

3.4.7

Mashinani vodoprovod va kanalizatsiyaga ulanishidan keyin

shlanglarning germetik tarzda ulangan joyi quruq bo’lishini tekshirish
lozim.

4   B I R I N C H I   U L A N I S H

4.1 BIRINCHI KIR YUVISH
4.1.1

  Har  bir  mshina  ishlab  chiqaruvchida  sinovdan  o’tadi,  shu

sababli mashinada ortiqcha suv miqdori bo’lishi kerak emas. Mashinani
