26

|

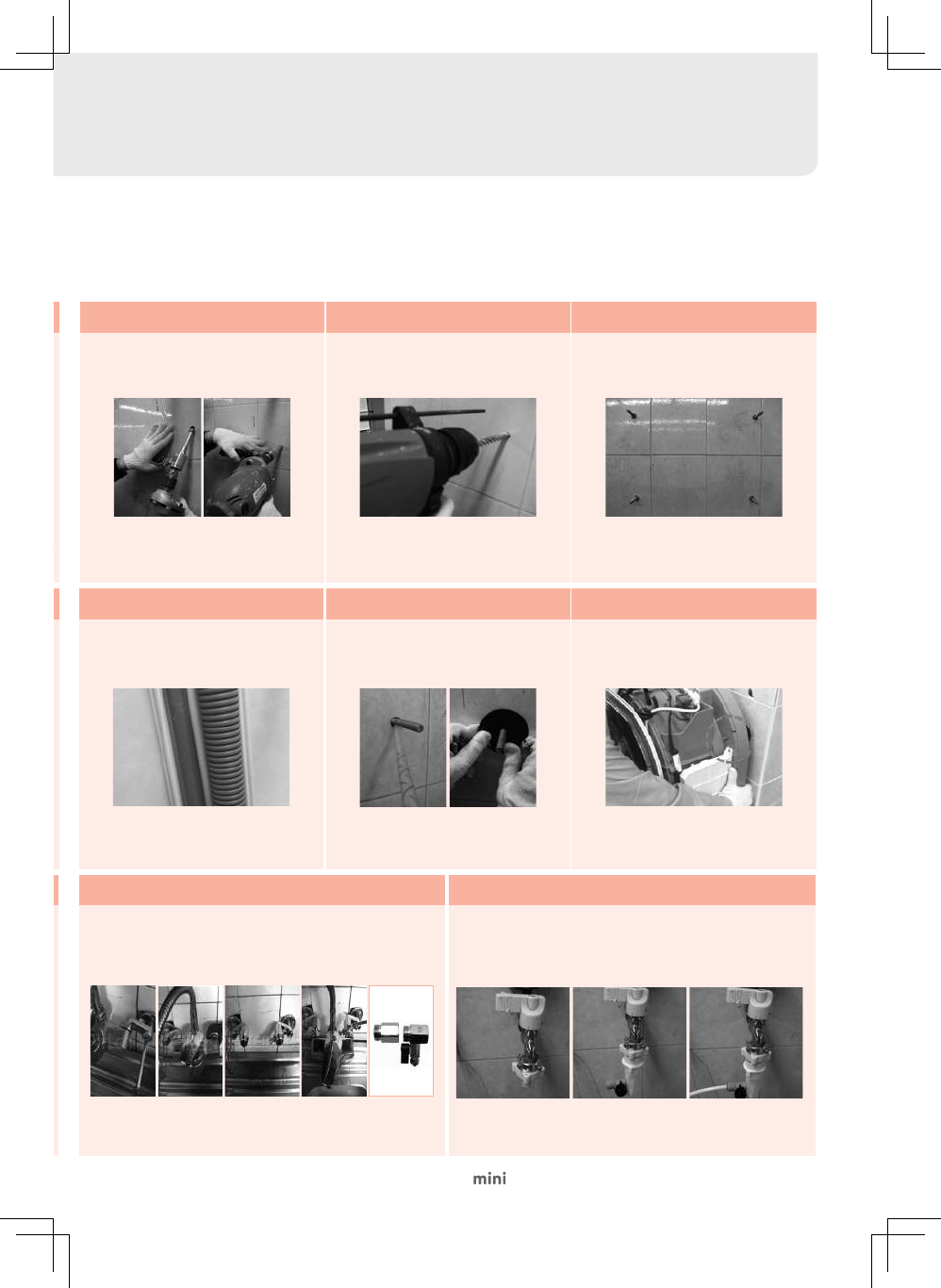

3. Закрепите на стене прилагаемый лист установки

- Сделайте насечки на кафеле в местах отметок.

-  Сверлите перепендикулярно поверхности

стены.

※

 Не сверлите отверстия близко к краю плитки.

4-1. Просверлите отверстия в кафеле

-  Сверлите отверстие перпендикулярно стене.

※

  Соблюдайте диаметр и глубину отверстия.

※

 Очистите отверстие.

4-2. Просверлите отверстия в несущей стене

- Вставьте анкеры в отверстия.

-  Анкеры входят в комплект поставки.

※

 Вставьте анкеры в отверстия до упора.

※

  Убедитесь, что анкер выходит из стены более, чем

на 75 мм.

5. Вставьте анкеры (4 шт.)

-  Введите химический анкер вокруг установленных

анкеров.

- Установите прокладки на зафиксированные анкеры.

- Прижмите прокладки к стене.

10.Ввод химического анкера и установка амортизационных прокладок

8. Подсоедините шнур питания

- Протяните шланги в отверстие.

※

  Проследите за тем, чтобы шланги не оказались

зажаты между стеной и стиральной машиной.

9. Раскладка шлангов

-  Закрепите стиральную машину на стене так,

чтобы между стеной и устройством не было

слишком большого зазора.

11. Крепеж стиральной машины

13-1. Установка водозаборного шланга - Стандартный смеситель

  Установите насадку AS (пропустите этот шаг при подключении к

водопроводу старого образца)

 Установите разветвитель

Подсоедините шланг

13-3 Установка водозаборного шланга- Скрытый водопровод или водопровод старого образца

※

 Проверьте шланг на наличие утечек.

 Перекройте кран подачи воды

 Снимите кран

  Установите адаптер (установите

соответствующие адаптеры для

кранов с холодной и горячей водой).

  На адаптере находится ответвитель

для подключения шланга подачи

воды

13-2 Установка водозаборного шланга- раковина, душ

Горячая

вода

Для горячей

воды

Для

холодной

воды

Холодная

вода
