Рисунок 5

контргайка

опора

фильтр

Рисунок 7

Рисунок 6

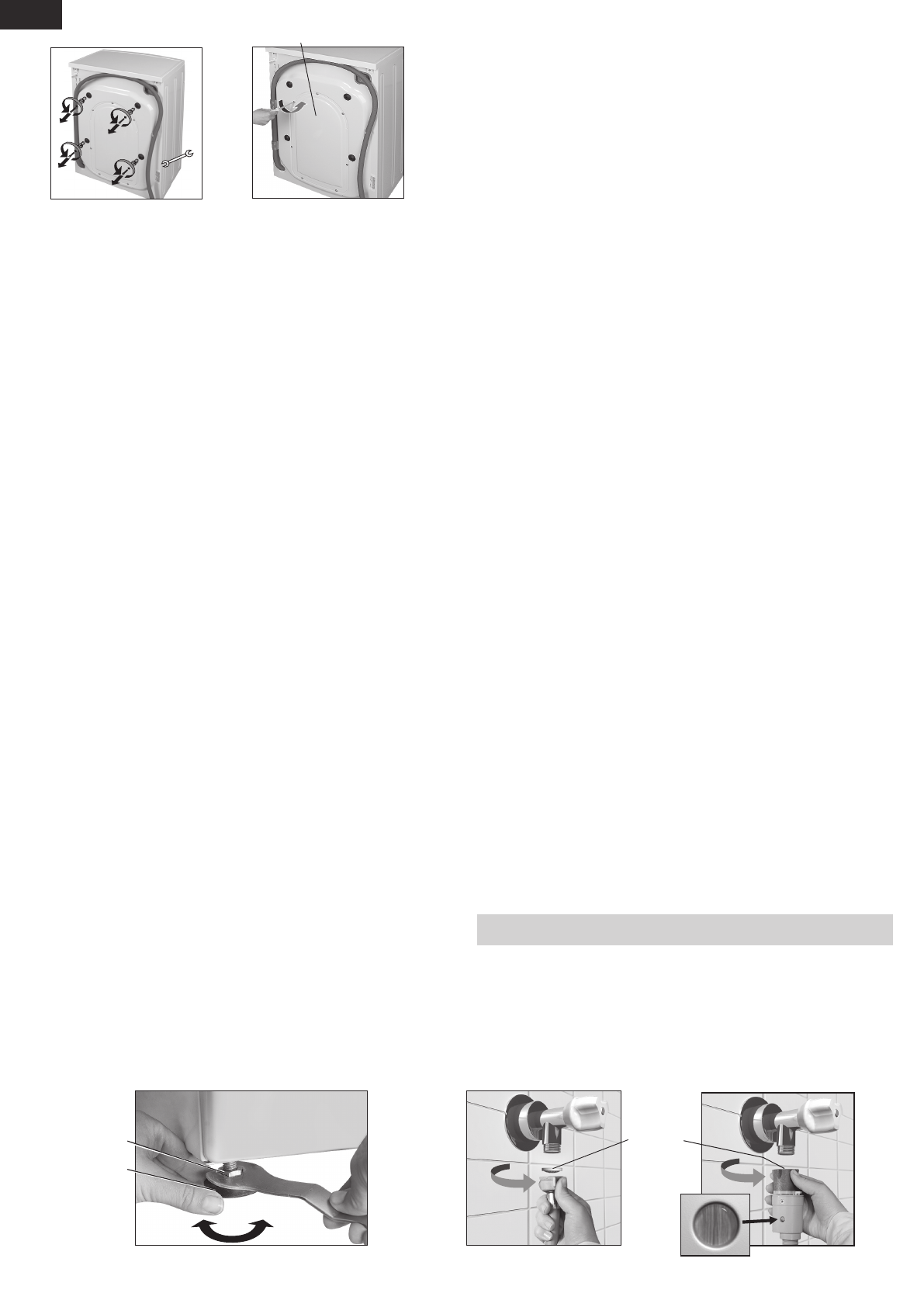

Четыре винта необходимо открутить с помощью гаечного клю-

ча  и  вынуть  резиновые  и  пластмассовые  втулки  в  соответствии  с
рисунком 3. Если  втулки  остались  внутри  машины  и  их  не  уда-
лось вынуть, следует снять заднюю панель в соответствии с ри-
сунком 4 с помощью крестообразной отвертки и достать их. Па-
нель установить на место. Закрыть отверстия пластмассовыми за-
глушками, входящими в комплект поставки.

Винты  и  втулки  сохранить  для  возможной  транспортировки

машины в будущем.

ВНИМАНИЕ! Во избежание возможного повреждения кор-

пуса не включайте машину с установленными блокировоч-
ными винтами, резиновыми и пластмассовыми втулками.

3.2 УСТАНОВКА МАШИНЫ
3.2.1

  Машина  должна  устанавливаться  на  прочную,  ровную

и сухую поверхность. Мягкое покрытие пола (ковер, покрытие на
пенополиуретановой основе и др.) способствует вибрации и ухуд-
шению вентиляции машины.

На  деревянный  пол  машину  следует  устанавливать,  предва-

рительно прочно прикрепив к полу плиту из древесных материа-
лов толщиной не менее 15 мм. Для повышения устойчивости ма-
шины в процессе работы на деревянном полу рекомендуется уста-
навливать ее в углу помещения.

3.2.2

 Машину выставить по уровню строго горизонтально, вы-

ворачивая или вворачивая прежде всего передние регулируемые
опоры в соответствии с рисунком 5: гаечным ключом ослабить кон-
тргайки на опорах, отрегулировать высоту опор, зажать контргай-
ки. Неправильная установка машины по уровню или недостаточ-
ная затяжка контргаек впоследствии может стать источником ви-
брации и повышенного шума при работе машины.

ВНИМАНИЕ!  Для  обеспечения  максимальной  устойчи-

вости  машины  выворачивание  опор  должно  быть  мини-
мальным.

3.3 ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
ВНИМАНИЕ! Машина должна быть заземлена.
3.3.1

Машина должна подключаться к электрической сети че-

рез двухполюсную розетку с заземляющим контактом, допустимый
ток которой не менее 16 А. К розетке должен быть подведен трех-
проводной кабель с медными жилами сечением не менее 1,5 мм

2

или алюминиевыми жилами сечением не менее 2,5 мм

2

. Фазный

провод должен быть подключен через автоматическое устройство
защиты  электрической  сети,  рассчитанное  на  максимальный  ток
(ток срабатывания) 16 А, с временем срабатывания не более 0,1 с.

Если розетка не имеет подводки указанного кабеля или удале-

на от места установки машины, необходимо провести доработку
электрической сети и монтаж розетки. Работы по доработке элек-
трической сети и монтажу розетки должны быть выполнены ква-
лифицированным персоналом.

ЗАПРЕЩАЕТСЯ

заземление прокладывать отдельным прово-

дом от газового, отопительного, водопроводного или канализаци-
онного оборудования.

ВНИМАНИЕ!  Изготовитель  (продавец)  не  несет  ответ-

ственности  за  причиненный  ущерб  здоровью  и  собственно-
сти,  если  он  вызван  несоблюдением  указанных  требований
к подключению.

3.4 ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ И КАНАЛИЗАЦИИ
3.4.1

  Машина  подключается  только  к  сети  холодного  во-

доснабжения  через  кран  подачи  воды  с  резьбовым  патрубком
3/4 дюйма.

3.4.2

Перед подключением машины к водопроводу следует:

— открыть водопроводный кран и дать стечь воде, чтобы смыть

из труб загрязнения в виде песка и ржавчины;

—

проверить  чистоту  фильтра  в  наливном  шланге  в  соответ-

ствии с рисунком 6 или 7;

—  если  наливной  шланг  имеет  защитную  систему  в  соответ-

ствии с рисунком 7, то следует обратить внимание на цвет в спе-
циальном  окне  шланга.  Желтый  цвет  окна  указывает  на  исправ-
ность шланга;

— присоединить наливной шланг к резьбовому патрубку кра-

на подачи воды в соответствии с рисунком 6 или 7 и к машине в
соответствии с рисунком 8, туго затянув гайки рукой.

3.4.3

 Во время стирки кран подачи воды должен быть пол-

ностью открыт в соответствии с рисунком 9.

3.4.4

 Сливной шланг в соответствии с рисунком 10 должен на-

ходиться на высоте не менее 60 и не более 90 см от уровня пола.
При несоблюдении данного требования машина работать не будет.

3.4.5

 Для слива воды непосредственно в канализацию слив-

ной шланг машины устанавливается выше колена стока (сифона) в
канализационную трубу с внутренним диаметром не менее 40 мм
во избежание обратного засасывания сточной воды в машину.

Сливной шланг может подключаться непосредственно к сифо-

ну с патрубком в соответствии с рисунком 11.

3.4.6

  При  сливе  воды  в  мойку  или  ванну  шланг  в  соответ-

ствии  с  рисунком  12  необходимо  закрепить  в  месте  перегиба
специальным кронштейном, входящим в комплект поставки ма-
шины. Шланг не должен быть погружен в воду.

ВНИМАНИЕ!  Наливной  и  сливной  шланги  после  под-

ключения к водопроводу и канализации не должны быть
перегнуты или сдавлены.

3.4.7

 После подключения машины к водопроводу и канализа-

ции следует проверить герметичность соединений шлангов — ме-
ста соединений должны быть сухими.

4   П Е Р В О Е   В К Л Ю Ч Е Н И Е

4.1 ПЕРВАЯ СТИРКА
4.1.1

 Каждая машина проходит испытания у изготовителя, поэ-

тому в машине может быть небольшое количество воды. Для очист-
ки машины изнутри и удаления воды, оставшейся после испыта-
ний, необходимо выполнить первую стирку без загрузки белья.

Рисунок 3

Рисунок 4

панель
