29

AZE

Информация для предварительного ознакомления. Официальной информацией изготовителя не является

Şәkil

 5

konrt-qayka

ayaq

Şәkil

 8

Şәkil

 9

AÇIQDIR

QAPALIDIR

filtrә

Şәkil

 7

Şәkil

 6

Şәkil

 10

Şәkil

 12

Şәkil

 11

DIQQӘT!  Gövdәni  zәdәlәnmәkdәn  qorumaq  üçün  maşını

qoruyucu vidalar, rezin vә plastik borucuqlar çıxarılmadan işә

salmayın.

3.2 MAŞININ YERLӘŞDİRİLMӘSİ

3.2.1

 Maşın möhkәm, düz vә quru bir guşәdә yerlәşdirilmәlidir.

Döşәmәnin  yumşaq  örtüyü  (xalı,  poliuretan  әsaslı  sәthlәr  vә  b.)

titrәmәyә sәbәb olur vә maşının hava dәyişmәsini çәtinlәşdirir.

Taxta  döşәmәyә  maşını  yerlәşdirmәdәn  qabaq,  döşәmәyә

qalınlığı 15 mm-dәn az olmayan taxta materiallarından düzәldilmiş

lövhә  bәrkidilmәlidir.  Maşının  taxta  döşәmәdәki  iş  prosesindә

tarazlığını artırmaq üçün onun küncdә yerlәşdirilmәsi tövsiyә edilir.

3.2.2

  Maşını  dәqiq  üfüqi  vәziyyәtdә  yerlәşdirin,  bunun  üçün

birinci növbәdә ayarlı ayaqlarının burğuları açımalı vә ya sıxılmalıdır.

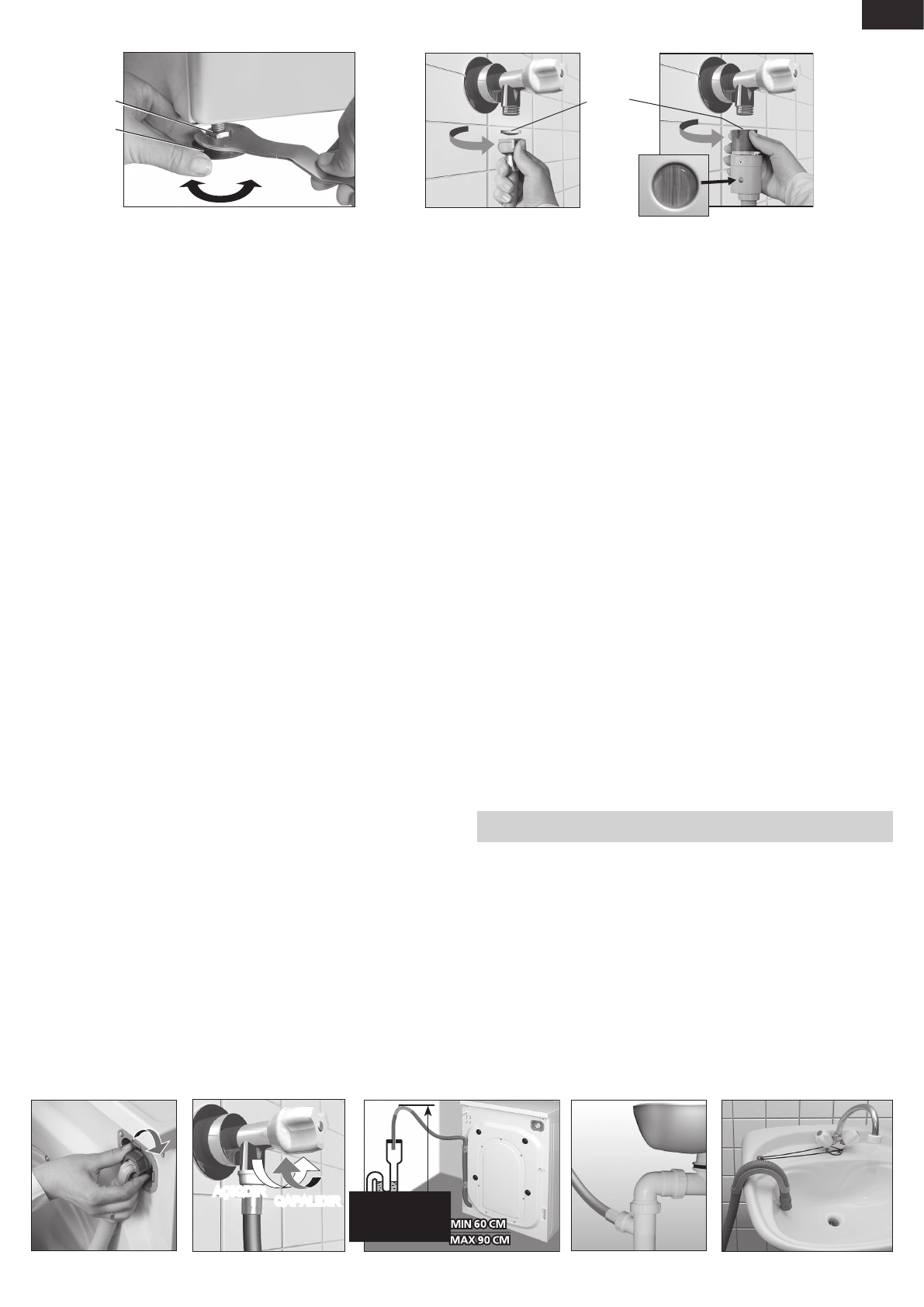

Şәkil 5-ә  uyğun  olaraq  qayka  açarı  ilә  dayaq  ayaqların  kontr

qaykalarını bir az açaraq dayaqların hündürlüyünü düzәldin vә kontr

qaykaları sıxın. Maşınının sәviyyәyә görә düzgün goyulmaması vә ya

kontr qaykaların lazımınca sıxılmaması silindrdә titrәmәyә vә yüksәk

sәs çıxmasına sәbәb ola bilәr.

DIQQӘT!  Maşının  maksimal  tarazlığına  nail  olmaq  üçün

ayaqların burulması mümkün qәdәr az olmalıdır.

3.3 MAŞININ ELEKTRIK ŞӘBӘKӘSİNӘ BAĞLANMASI

DIQQӘT! Maşın torpağa bağlanmalıdır.

3.3.1

  Maşın,  elektrik  şәbәkәsinә  İki  qütblü,  torpaq  kontaktlı,

cәrәyan  imkanı  әn  az  16  A  olan  elektrik  ştepseli  vasitәsi  ilә

bağlanmalıdır. Ştepsele üç şәridli, kәsiyinin sahәsi 1,5 mm

2

-dәn az

olmayan mis kabel, ya da kәsiyinin sahәsi 2,5 mm

2

-dәn az olmayan

alüminium kabel çәkilmәlidir. Faza teli, cәrәyan şiddәti 16A keçdikdә

elektriki  kәsәn,  cәrәyanı  kәsmә  vaxtı  0,1  s.-dәn  çox  olmayan

avtomatik qoruma sisteminә bağlanmalıdır.

Əgәr  ştepselә  bağlanan  kabel  göstәrilәn  tipli  deyilsә  vә  ya

maşının yerlәşdirildiyi yerdәn uzaqdırsa, elektrik şәbәkәsi yenilәnmәli,

lazım olan ştepsel taxılmalıdır. Elekrtik şәbәkәsinin yenilәnmәsi, yeni

ştepsel taxılması ixtisaslı personal tәtәfindәn yerinә yetirilmәlidir.

Qaz, isitmә, su vә ya kanalizasiya cihazlarından ayrıca mәftillә

torpaqlama xәtti cәkmәk

QADAĞANDIR.

DIQQӘT! İstehsalçı (satıcı), şәbәkәyә bağlanma qaydalarının

pozulması  nәticәyindә  sağlamlığa  vә  ya  әmlaka  vurulan  zәrәr

üçün cavabdeh deyildir.

3.4 SU ŞӘBӘKӘSİNӘ VӘ KANALİZASİYAYA BAĞLANMASI

3.4.1

 Maşın, boru ücünda yivi 3/4 düymә olan su kranı vasitәsi

ilә ancaq soyuq su şәbәkәsinә bağlanır.

3.4.2

  Maşın  suya  bağlanmadan  әvvәl,  aşağdakılara  әmәl

edilmәlidir:

— su kranı açılaraq, qum, pas vә s. şәklindәki kirin getmәsi üçün

su axıdılmalıdır;

— şәkil 6 vә 7-dә göstәrilәn kimi su doldurma borusunun filtrәsinin

tәmizliyini yoxlayın;

– әgәr su doldurma borusu şәkil 7-da güstәrilәn qoruna sistemi

ilә tәchiz edilmişsә, borunun xüsusi pәncәrәsindәki rәngә diqqәt edin.

Sarı rәng borunun yarasız olduğunu göstәrir;

— maşını su şәbәkәsinә şәkil 6 vә 7-dә göstәrilәn kimi elastik

borunun bir ucunu su borusunun ucuna, o bir ucunu, şәkil 8-ә uyğun

olaraq maşına bağlayaraq, gaykalarını әllә bәrk sıxın.

3.4.3

  Çәmaşir  yuyulan  zaman  su  doldurma  dәstәyi,  şәkil  9-dә

göstәrilәn kimi tam aşıq olmalıdır.

3.4.4

  Su  boşaldan  boru,  şәkil  10-da  göstәrilәn  kimi,  döşәmә

sәviyyәsindәn әn az 60 сm, әn çox 90 сm yüksәklikdә olmalıdır. Bu

qaydaya әmәl edilmәsә maşın çalışmayacaqdır.

3.4.5

Suyun  bur  başa  kanalizasiyaya  axıdılması  üçün  maşının

su  boşaltma  borusu  axıtma  dirsәyindәn  (sifondan)  yuxarıda

kanalizasiyaya  bağlanmalıdır.  Atıq  suların  yenidәn  maşına

sumurulmәsini qabaqlamaq üçün kanalizasiya borusunun iç diametri

әn az 40 сm olmalıdır.

Axıtma  borusu,  şәkil  11-dә  göstәrilәn  kimi,  bir  başa  çıxış  ağzı

olan sifona bağlana bilәr.

3.4.6

Su yuyucu çanağa vә ya vannaya axıdılarkәn, şәkil 12-dәki

kimi, boru qatlama yerinә tәslim dәstinә daxil olan xüsusi tutacaqla

bәrkidilmәlidir. Boru tökülәn suyun içindә olmamalıdır.

DIQQӘT!  Su  doldurma  vә  ya  su  boşaltma  boruları  su

şәbәkәsinә vә kanalizasiyaya bağlandıqdan sonla qatlanmamalı

vә sıxışdırılmamalıdır.

3.4.7

  Maşın  su  şәbәkәsinә  vә  kanalizasiyaya  bağlandıqdan

sonla  boruların  hermetikliyini  yoxlanmaq  lazımdır  –  bağlantı  yerlәri

quru olmalıdır.

4   İ L K   Ç A L I Ş D I R M A

4.1 İLK ÇӘMAŞİR YUYULMASI

4.1.1

  Hәr  maşın  istehsalçı  tәrәfindәn  sınaqdan  keçirilir,  buna

gәrә dә maşının içindә bir qәdәr su ola bilәr. Maşının tәmizlәnmәsi

vә  sınaqdan  sonra  qalan  suyun  boşaldılması  üçün,  ilk  yuyulma

çәmaşirsiz olmalıdır.

4.1.2

 İlk yuyulma «PAMBIQ» proqramı vә 90

0

C hәrarәt seçilәrәk

hәyata keçirilmәlidir (Əlavәyә baxın).

DIQQӘT! İlk yuyulma zamanı sürgünün 2-ci bölümünә, şәkil

14 vә 15-ә uyğun olaraq, maksimal yuklü maşın üçün istehsal

edәn zavodun tövsiyә etdiyi yuyucu maddә normasının yarısını

qoyun.
