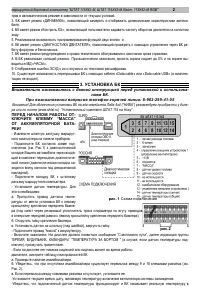

- Страница 2 – рис; Схема подключения

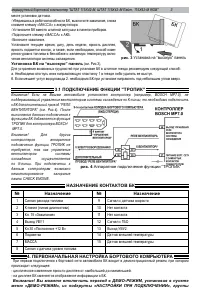

- Страница 3 – Установка БК на “высокую” панель; НАзНАЧЕНИЕ КОНТАКТОВ БК; меню «ДЕМО-РЕЖИМ», из подгруппы «НАСТРОЙКИ ПРИ ПОДКЛЮЧЕНИИ», группы; Установка на “высокую” панель; Аппаратное подключение функции “ТРОПИК”

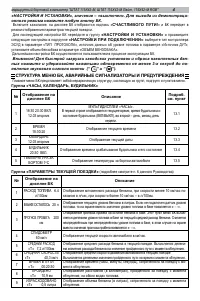

- Страница 4 – онного режима нажмите любую кнопку БК.; СТРУКТУРА МЕНЮ БК, АВАРИЙНЫЕ СИгНАЛИзАТОРЫ И ПРЕДУПРЕЖДЕНИЯ

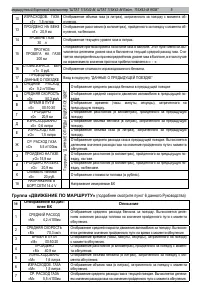

- Страница 5 – Подгруппа “ДАННЫЕ О ПРЕДЫДУЩЕЙ ПОЕЗДКЕ”; группа «ДВИЖЕНИЕ ПО МАРШРУТУ»; (подробнее смотрите пункт 6 данного Руководства); плее БК

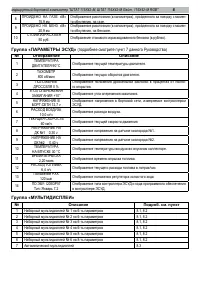

- Страница 6 – группа «ПАРАМЕТРЫ ЭСУД»; (подробнее смотрите пункт 7 данного Руководства); Отображение; группа «МУЛьТИДИСПЛЕИ»; Описание

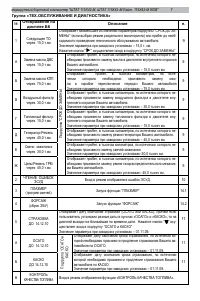

- Страница 7 – Подгруппа “СРОК ДО ЗАМЕНЫ

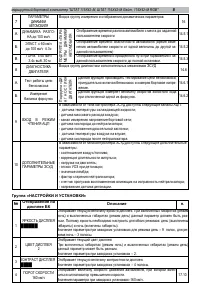

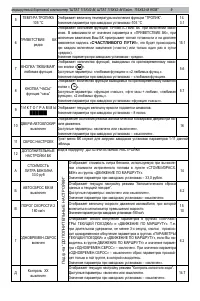

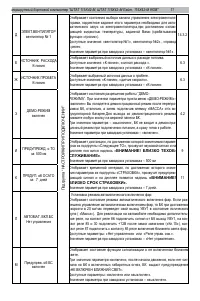

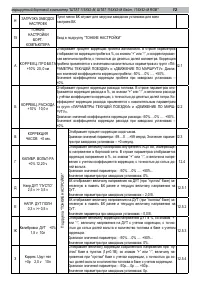

- Страница 12 – Подгруппа “ТОНКИЕ НАСТРОЙКИ”

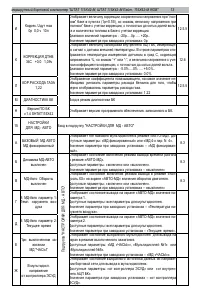

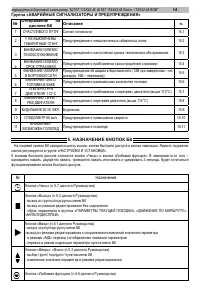

- Страница 14 – НАзНАЧЕНИЕ КНОПОК БК; Назначение

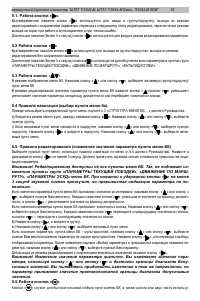

- Страница 15 – Работа кнопки « »; Работа кнопки «

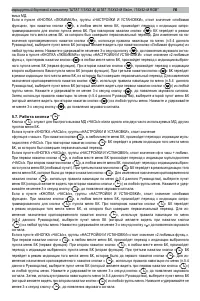

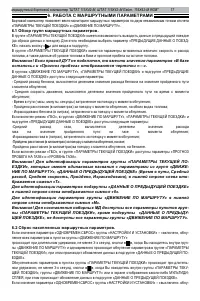

- Страница 17 – РАБОТА С МАРШРУТНЫМИ ПАРАМЕТРАМИ; НИЕ ПО МАРШРУТУ», «ДАННЫЕ О ПРЕДЫДУЩЕЙ ПОЕЗДКЕ» (Время в пути, Средний; Сброс накопленных маршрутных параметров.

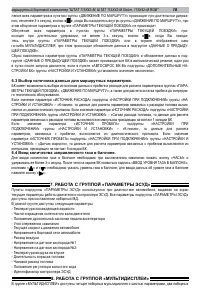

- Страница 18 – РАБОТА С гРУППОЙ «ПАРАМЕТРЫ ЭСУД»

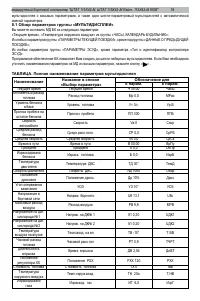

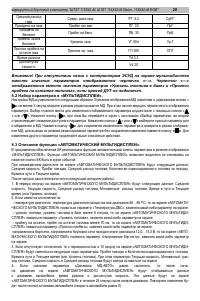

- Страница 20 – пробега на остатке топлива», если провод ДУТ не подключен.; Описание функции «АВТОМАТИЧЕСКИЙ МУЛьТИДИСПЛЕИ».

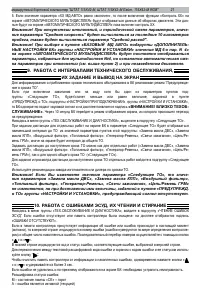

- Страница 21 – СЛУЖИВАНИЕ»; мень ГРМ», иначе на экране будет интервал до общего ТО.; РАБОТА С ОШИБКАМИ ЭСУД, ИХ ЧТЕНИИ И СТИРАНИЕ; «ОШИБКИ ОТСУТСТВУЮТ».

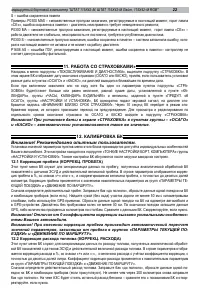

- Страница 22 – РАБОТА СО СТРАХОВКАМИ»; и «КАСКО» – автоматически устанавливается такое же значение.; Внимание! Рекомендовано опытным пользователям.; КУЩЕЙ ПОЕЗДКИ» и «ДВИЖЕНИЕ ПО МАРШРУТУ».

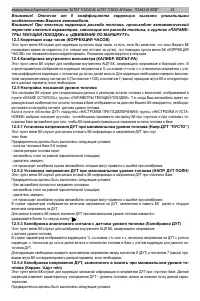

- Страница 23 – Настройка показаний уровня топлива

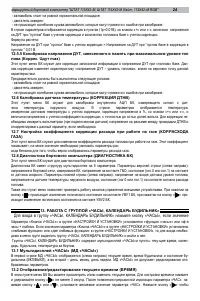

- Страница 24 – РАБОТА С гРУППОЙ «ЧАСЫ, КАЛЕНДАРь БУДИЛьНИК»; па

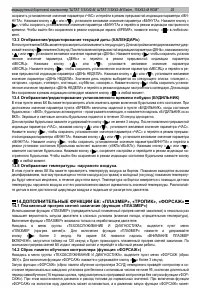

- Страница 25 – Отображение температуры наружного воздуха.

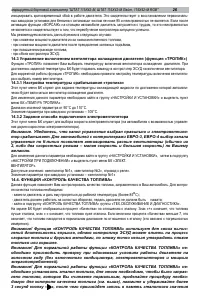

- Страница 26 – топливо или хорошее.

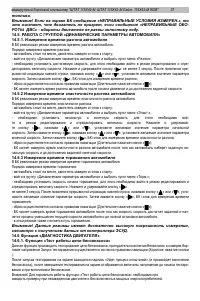

- Страница 27 – РОТЫ ДВС» - обороты двигателя не равны холостому ходу.; РАБОТА С гРУППОЙ «ДИНАМИЧЕСКИЕ ПАРАМЕТРЫ АВТОМОБИЛЯ»; связанную с получением данных от контроллера ЭСУД.; функция «ДИАгНОСТИКА ДВИгАТЕЛЯ»

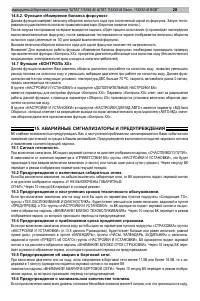

- Страница 28 – функция «КОНТРОЛь ХХ»; АВАРИЙНЫЕ СИгНАЛИзАТОРЫ И ПРЕДУПРЕЖДЕНИЯ; Предупреждение о включенных габаритных огнях.

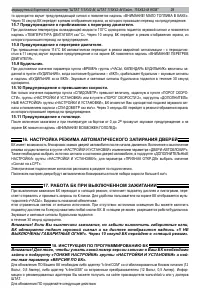

- Страница 29 – НАСТРОЙКА РЕЖИМА АВТОМАТИЧЕСКОгО зАПИРАНИЯ ДВЕРЕЙ; ИНСТРУКЦИЯ ПО ПРОгРАММИРОВАНИЮ БК; ти там параметр «ВЕРСИЯ ПО БК».

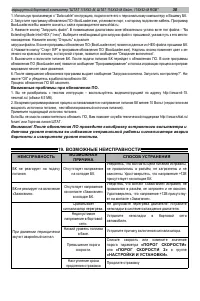

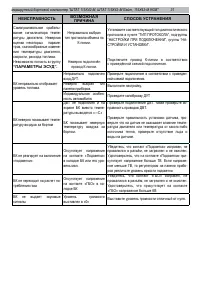

- Страница 30 – бортсети и измерителя уровня топлива.; ВОзМОЖНЫЕ НЕИСПРАВНОСТИ

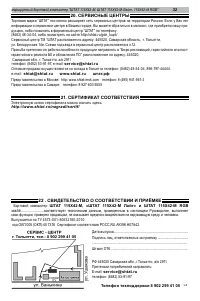

- Страница 32 – дукцию, либо позвонить в фирменный центр “ШТАТ” по телефону:; СЕРТИфИКАТ СООТВЕТСТВИЯ; Электронную копию сертификата можно скачать здесь:; 2 . СВИДЕТЕЛьСТВО О СООТВЕТСТВИИ И ПРИЁМКЕ; Бортовой компьютер
Бортовые компьютеры «ШТАТ 115Х42-M», «ШТАТ 115Х42-М Лайт» и «ШТАТ 115Х42-M RGB» (далее по тек-
сту БК) предназначены для отображения на экране дисплея измеряемых параметров автомобиля, получен-
ных с контроллера ЭСУД и вычисляемых параметров, характеризующих состояние и условия эксплуатации
Вашего автомобиля. БК способны предупреждать о наступлении критического события подачей звукового
сигнала и отображением соответствующей надписи.
БК устанавливается на автомобили семейства ВАЗ-2115 «ЛАДА-САМАРА-2», ВАЗ-2108 «ЛАДА-САМАРА» с
инжекторной системой управления. Совместим с контроллерами ВАЗ: Январь 5.1, Январь 7.2, Bosch M 1.5.4,
Bosch MP 7.0, Bosch M 7.9.7, М74 (Е-газ), Bosch ME17.9.7 (Е-газ) и их модификациями .
БК имеет энергонезависимую память– сохраняет все значения установленных параметров при выключе-
нии зажигания.
Внимание! Вы можете самостоятельно обновить программное обеспечение вашего БК (далее по тексту ПО),
используя для этого переходник «Data Cable» или «Data Cable USB» (в комплект не входят) и персональный ком-
пьютер. Новые версии ПО доступны на сайте www.shtat.ru. Подробнее смотрите в п.18 данного «Руководства».
«Data Cable» или «Data Cable USB» рекомендуем приобретать у дилера или по почте, заказ Вы можете оформить
на нашем сайте www.shtat.ru. Также на сайте www.shtat.ru Вы можете ознакомиться с нашими новинками, принять
участие в обсуждении нашей продукции, высказать свои пожелания и замечания, скачать инструкции,
программы-загрузчики, обновления прошивок БК.
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное напряжение питания, В........................................................................................................................... 12
Рабочее напряжение питания......................................................................................................................................6-18
Средний ток потребления
- при включенной индикации, мА............................................................................................................. 200
- при выключенной индикации, мА............................................................................................................ < 20Точность
хода часов, с/сутки..........................................................................................................................................................± 10
Точность измерения наружной температуры, ............................................................................................................ ± 1
Диапазон измерения наружной температуры, °С............................................................................................. -40...+85
Гарантированная температура индикации, °С...................................................................................................-25...+70
Напряжение на входе ДУТ, В...........................................................................................................................................0-8
Протокол обмена...................................................................................................................................К-линия/KWP 2000
Масса, г, не более..............................................................................................................................................................190
2. КОМПЛЕКТАЦИЯ
Внимание! Данная версия БК предполагает использование только комплектного датчика температуры фирмы
“Philips”.
Внимание! Датчик температуры фирмы “Philips” не взаимозаменяем с датчиками температуры ШТАТ 110, 115
Производитель оставляет за собой право на внесение изменений в конструкцию и в программное обеспечение
изделия с целью улучшения его потребительских качеств.
ОТЛИЧИЯ БК«ШТАТ 115Х42-M» и «ШТАТ 115Х42-M RGB» ОТ ПРЕДЫДУЩИХ ВЕРСИЙ
1. Реализована возможность параллельного мониторинга маршрутных параметров по двум раз-
личным точкам отсчета, с независимой возможностью сброса (обнуления) каждого вида отчетов, а также с воз-
можностью просмотра предыдущих значений параметров (до сброса) для одного вида отчета.
2. Шесть мультидисплеев (МД) с изменяемым набором параметров и один мультидисплей со сменой параме-
Бортовой компьютер
“ШТАТ 115Х42-M»,«ШТАТ 115Х42-M RGB»,«ШТАТ 115Х42-M ЛАЙТ»
Руководство по установке и эксплуатации
Перед установкой и эксплуатацией внимательно ознакомьтесь
с данным руководством.
Консультации можно получить по телефону горячей линии
+7 902 299 41 05 либо на форуме www.shtat.ru. www.штат.рф
бортовой компьютер......................................1
датчик температуры................................ 1
переходник диагностической линии ..........1
руководство..............................................................1
упаковка.....................................................................1
"Загрузка инструкции" означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.
Краткое содержание
маршрутный бортовой компьютер "ШТАТ 115Х42-М, ШТАТ 115Х42-М Лайт, 115Х42-M RGB" 2 тров в автоматическом режиме в зависимости от текущих условий. 3. БК имеет режим «ДИНАМИКА», позволяющий замерять и отображать динамические характеристики автомо- биля. 4. БК имеет режим «Контроль ХХ», позволяю...
маршрутный бортовой компьютер "ШТАТ 115Х42-М, ШТАТ 115Х42-М Лайт, 115Х42-M RGB" 3 месте установки датчика. -Убедившись в работоспособности БК, выключите зажигание, снова снимите клемму «МАССА» с аккумулятора. -Установите БК вместо штатной заглушки в панели приборов. -Подключите клемму «МАССА...
маршрутный бортовой компьютер "ШТАТ 115Х42-М, ШТАТ 115Х42-М Лайт, 115Х42-M RGB" 4 «НАСТРОЙКИ И УСТАНОВКИ», значение – «выключен». Для выхода из демонстраци- онного режима нажмите любую кнопку БК. Включите зажигание, на дисплее БК отобразится надпись « СЧАСТЛИВОгО ПУТИ! » и БК перейдет в режи...
