Ред.
2
9
1.
Двигатель
2.
Рычаг привода шнека
3.
Рычаг привода колес
4.
Рычаг переключения скоростей
5.
Желоб для выброса снега
6.
Отражатель
7.
Снегозаборный ковш
8.
Рычаг поворота желоба
9.
Рукоятка управления
10.
Панель управления
11.
Шнек
12.
Ограничительный башмак
13.
Колеса
14.
Инструмент для очистки
15.
Фара*
16.
Розетка 220В для
электростартера*
17.
Аккумулятор*
18.
Панель пуска*
19.
Электростартер*
20.
Щуп маслоналивного отверстия
двигателя
21.
Рычаг включения зажигания
22.
Ручка стартера
23.
Топливный бак
24.
Воздушный фильтр
* -
в зависимости от модели
7.
СБОРКА
1.
Установите на корпус снегоуборщика нижнюю часть рукоятки управления и
закрепите ее при помощи болтов и ключей из комплекта.

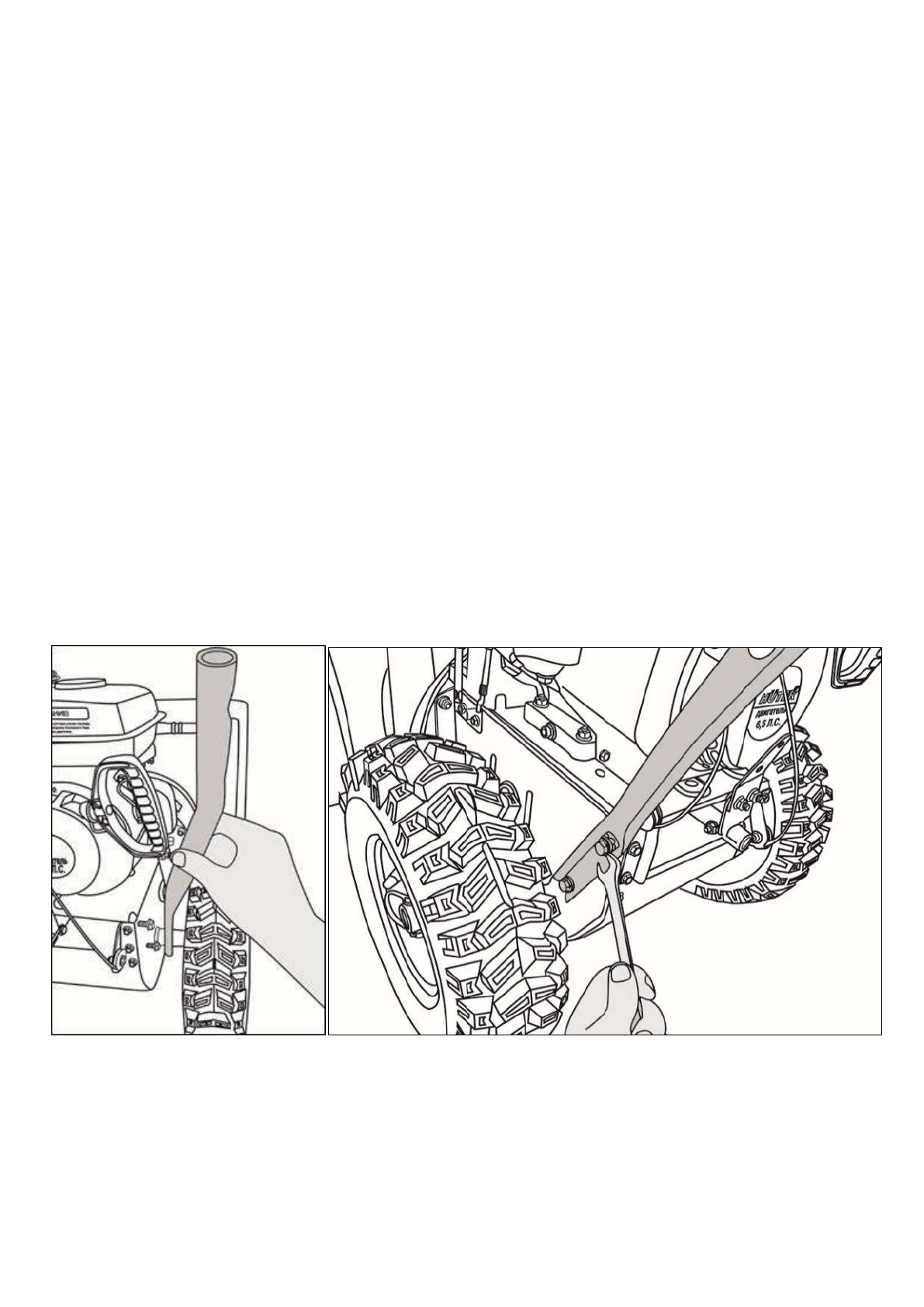

Рис. 3. Установка
рукоятки управления
Рис. 4. Закрепление рукоятки управления на раме
Содержание
- 4 Оглавление
- 6 ЗНАКИ БЕЗОПАСНОСТИ; Рычаг привода шнека
- 7 Серия
- 9 СБОРКА; рукоятки управления
- 10 Установите верхнюю часть рукоятки на нижнюю.; Рис. 5. Установка верхней рукоятки управления
- 11 Закрепите тросы привода шнека и колес на рычагах привода.; Рис. 7. Закрепление верхней рукоятки управления; Натяните тросы привода шнека и гусениц при помощи винта
- 12 Вставьте рукоятку в отверстие на панели управления
- 14 . Установка рычага переключения скоростей.
- 15 . Установка желоба выброса снега; высоты выброса снега. Зафиксируйте тросик на желобе.; Рукоятка переключения передач
- 16 Установка рукоятки; Вставьте тросик регулировки выброса снега в специальный паз на; Установка тросика
- 17 Установите на раму зубчатое колесо, проденьте через него болт.; Установка кронштейна; Установите на болт ручку регулировки, наденьте пружину и гайку и; Натяните и зафиксируйте тросик и проверьте, что при перемещении; Регулировка тросика
- 18 Рис. 26. Соединение клемм питания панели управления; Подключите аккумулятор. Для этого открутите болт крышки; . Снятие крышки аккумулятора; так, чтобы провода проходили в специальных пазах.; Рис. 28. Установка аккумулятора в корпус крышки
- 19 Рис. 29. Установка подключенного аккумулятора на раму; вначале его переднюю часть и зафиксируйте при помощи шплинта.; Рис. 30. Установка передней части рычага поворота желоба; Установите заднюю часть рычага на рукоятку управления и
- 20 Рис; ПОДГОТОВКА К ЗАПУСКУ, ЗАПУСК, ОСТАНОВКА ДВИГАТЕЛЯ И; Двигатель поставляется без масла
- 21 Запуск двигателя; Откройте топливный кран, расположенный под воздушной заслонкой.; Закройте воздушную заслонку, если двигатель холодный.; . Открытие топливного крана
- 22 . Розетка для питания стартера от сети 220 вольт; Включите зажигание, повернув рукоятку рычага в положение «ON»; . Включение зажигания
- 24 Не работайте со снегоуборщиком при холодном двигателе.
- 25 Работа, переключение скоростей и маневрирование; на рукоятке управления; . Нажатие рычага привода колес
- 26 слева на рукоятке управления; . Нажатие рычага привода шнека; поворота желоба; . Регулировка направления выброса снега
- 27 Выключение
- 28 Опасность взрыва при воспламенении паров бензина.
- 30 ГАРАНТИЯ ИЗГОТОВИТЕЛЯ
- 32 ГАРАНТИЙНЫЙ ТАЛОН; полной комплектации. Претензий к внешнему виду не имею.
- 33 СЕРВИСНЫЕ ЦЕНТРЫ
