40

18)  Задняя багажная

площадка

!

ПРЕДОСТЕРЕЖЕНИЕ

П р е д м е т ы   н а   з а д н е м   б а г а ж н и -
ке  д о л ж н ы  б ы т ь  н а д ё ж н о  з а к р е -
п л е н ы .   Н е   п е р е в о з и т е   х р у п к и е
п р е д м е т ы .   Тя ж ё л ы й   г р у з   н а   з а -
д н е м бага ж н и ке може т у х уд ш ить
управ ляемос ть с негоход а. Отрег у-
лиру йте под в е с к у в с оответс твии
с   н а г р у з к о й .   Гр у з о п о д ъ ё м н о с т ь
з а д не й бага ж ной площ а д ки ог ра -
ничена : МАКСИМУМ — 15,8 кг. При
п е р е в о з ке г руз а п е р е д в и г а й т е с ь
о с т о р ож н о.  Н е р о в н о с т и  п р е о д о -
ле вайте на ма лой с корос ти.

19) Сцепное устройство

Сцепное устройство можно использо -
вать д ля буксировки различных грузов.
Используйте буксировочную тяг у.

ПРИМЕЧАНИЕ :

 Доп ус тимый вес бук-

с и р у е м о г о г р у з а у к а з а н в т а б л и ч ке
на корпусе снегоход а. Не перегру жай -
те снегоход.

!

ПРЕДОСТЕРЕЖЕНИЕ

Ис поль зование каната д л я букс и -
р о в к и г ру з а з а п р е щ е н о. И с п о л ь -
з у й т е   ж ё с т к у ю   б у к с и р н у ю   т я г у.
Груз, бу кс ируе м ы й на канате, мо -
жет в резатьс я в с негоход при вне -
запном торможении или на с к лоне
и оп рокину ть е го.

Сцепное устройство
(язычкового типа)

Чтобы прицепить оборудование к сцеп-
ному устройству, закрепите буксиро -
в о ч н у ю   т я г у   к   п р о у ш и н е   с ц е п н о г о
устройств а, используя фиксирующий
палец.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

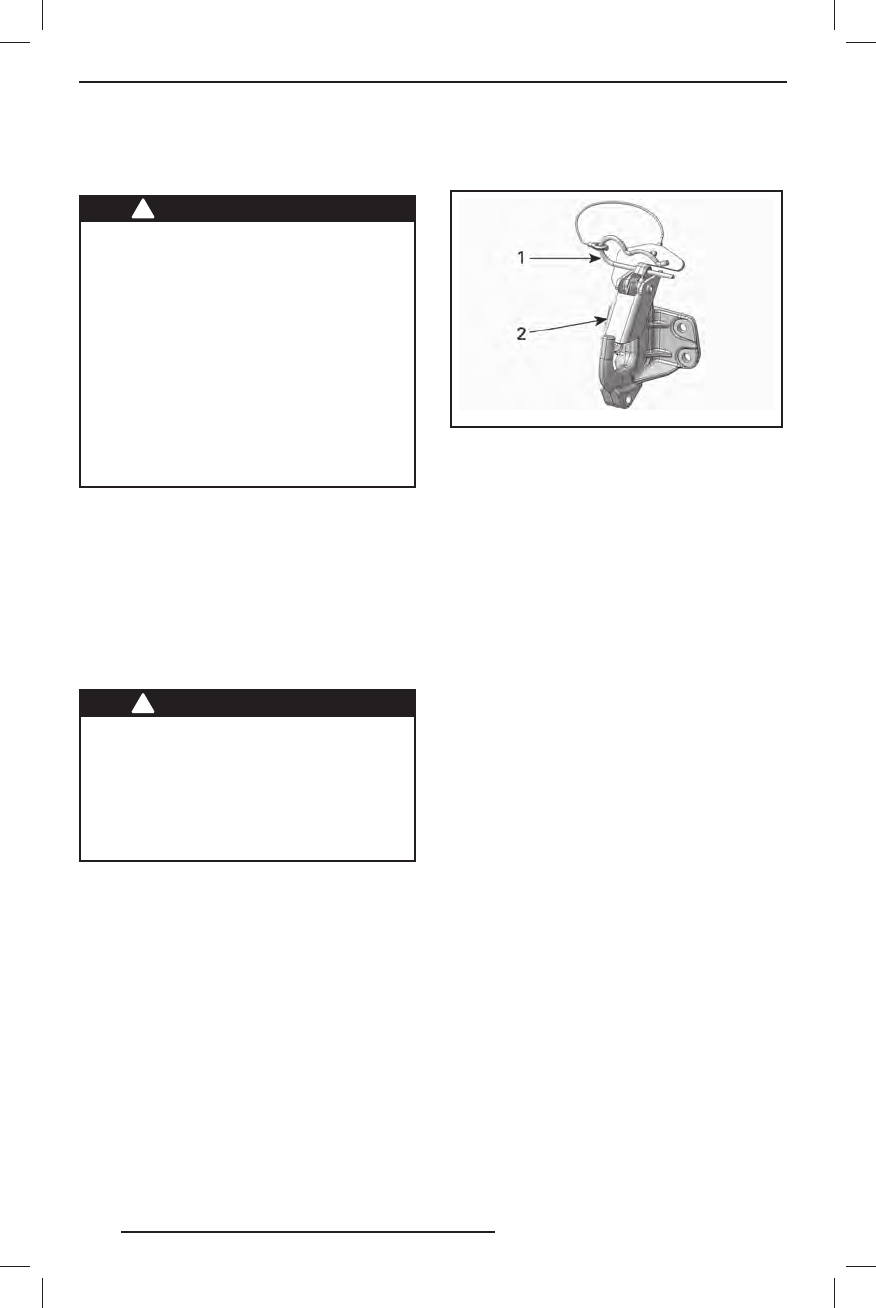

Сцепное устройство (J-типа)

Модели 49 Ranger

mmo2 011 -007 -01 2_ a

1. Проволочный фиксатор
2. Предохранительная защёлка

Присоединение к сцепному устройству

1.  Извлеките проволочный фиксатор.

2.  Расположите проушину дышла бук-

сируемого оборудования над крюком
сцепного устройства.

3.  Нажмите на дышло, отк лонив предо -

хранительную защёлк у.

4.  Зак р епите пр едох р анительн у ю з а -

щёлк у, установив проволочный фик-
сатор.

Отсоединение от сцепного
устройства

1.  Извлеките проволочный фиксатор.

2.  Нажмите на предохранительную за -

щёлк у вперёд , ч то бы снять д ышло
с крюка.

3.  Отсоедините буксируемое оборудо -

вание.

4.  Установите проволочный фикс атор

на место.
