Benutzerhandbuch
G
Benutzerhandbuch
9
5. Technische Daten
Artikel
Spezifikation
Fernsehnorm
SCC-B5300(G)/B5301(G)/B5303(G)
(Signalsystem)
/B5305(G)
: NTSC STANDARD
SCC-B5300(G)P/B5301(G)P
/B5303(G)P/ B5305(G)P
: PAL STANDARD
CCD-Sender
1/3" SUPER HAD IT CCD
Effektive Bildelmente
SCC-B5300(G)
: 510(H) x 492(V)
SCC-B5301(G)/B5303(G)/B5305(G)
: 768(H) x 494(V)
SCC-B5300(G)P : 500(H) x 582(V)
SCC-B5301(G)P /B5303(G)P /B5305(G)P
: 752(H) x 582(V)
Synchronisation
Intern/Linelock
(Automatische Steuerung des Gleichstrom-
/Wechselstrombetriebs)
Auflösung
SCC-B5300(G)(P)
: 330 TV Zeilen (H)
350 TV Zeilen (V)
SCC-B5301(G)(P)/B5303(G)(P)/B5305(G)(P)
: 480 TV Zeilen (H)
350 TV Zeilen (V)
Videoausgangssignal
VBS 1.0Vp-p bei 75
, gemischt
Signal/Rausch abstand 50dB
Min. Belleuchtung
SCC-B5300(G)(P)
: 0.3 Lux
eines abgebildeten
SCC-B5301(G)(P)/B5303(G)(P)
Objekts
/B5305(G)(P)
: 0.5 Lux
Elektronische Verschlusszeit Max. 1/100k s
Objektiv ( Brennpunkt) SCC-B5300(G)(P)/B5301(G)(P) : f=3.8mm
SCC-B5303(G)(P)
: f=2.9mm
SCC-B5305(G)(P)
: f=8mm
Gamma-Korrektur
0.45
Gehäusefarbe
SCC-B530X(P) : Schwarz
SCC-B530XG(P) : Grau
Anschlüsse für
Signalausgang: BNC Buchse,
Ein/Ausgang
Netzeingang : 2P-Buchse
Betriebs temperatur
-10~+50 °C
Betribsspannung
12V Wechselstrom 10%,-5%, 24VWechselstrom
10% (NTSC: 60Hz 0.3Hz, PAL: 50Hz 0.3Hz)
Leistungsaufnahme
3 W
Abmessungen
100(ø) x 67(H)mm
Gewicht
180g
8

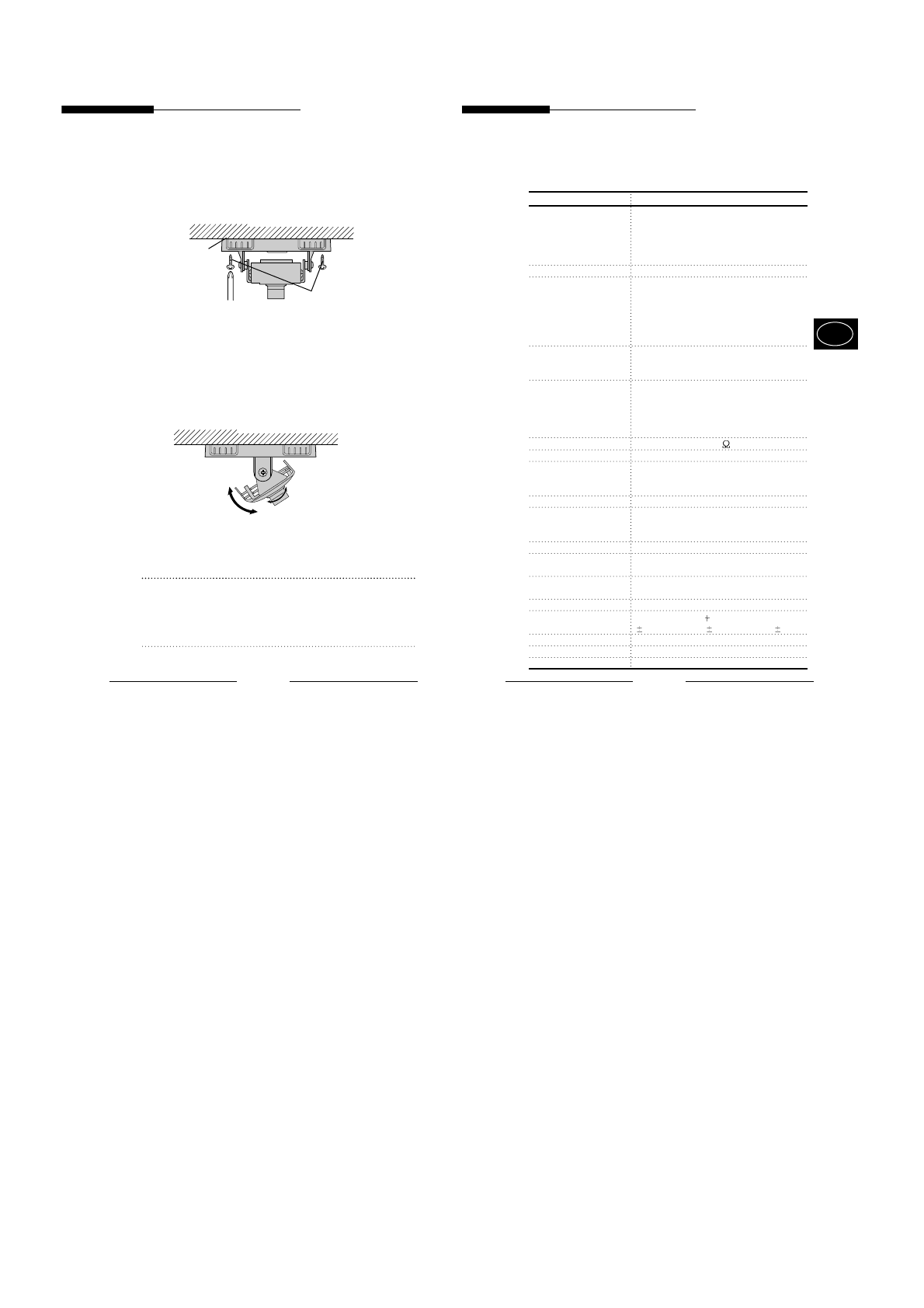

4. Bringen Sie die Kameraeinheit an Zielort mit dem
Schraubenzieher mit den mitgelieferten
Befestigungsschrauben an.
5. Stellen Sie das Kamerabild ein,indem Sie das
Kameragehäuse (PCB-Board) innerhalb der
Domekamera aufwärts oder abwärts verschieben,
Justieren Sie das Objektiv in dem sie es nach links
oder nach rechts drehen.
6. Bauen Sie die Kuppelabdeckung ein, indem Sie
diese nach rechts drehen.
Anmerkung
Achten Sie bitte beim Zusammenbauen oder
Zerlegen besonders darauf, dass keine
Fremdkörper in die Objektivkappe gelangen.
W and oder Decke
Halt erung
Bef est igungs
schrauben
Schraubenzieher
W and oder Decke
Das Bild durch
Verschieben
auf w ärt s oder
abw ärt s just ieren
Den Fokus durch
Drehen nach links
oder nach recht s
just ieren
