Manuale d’uso
I

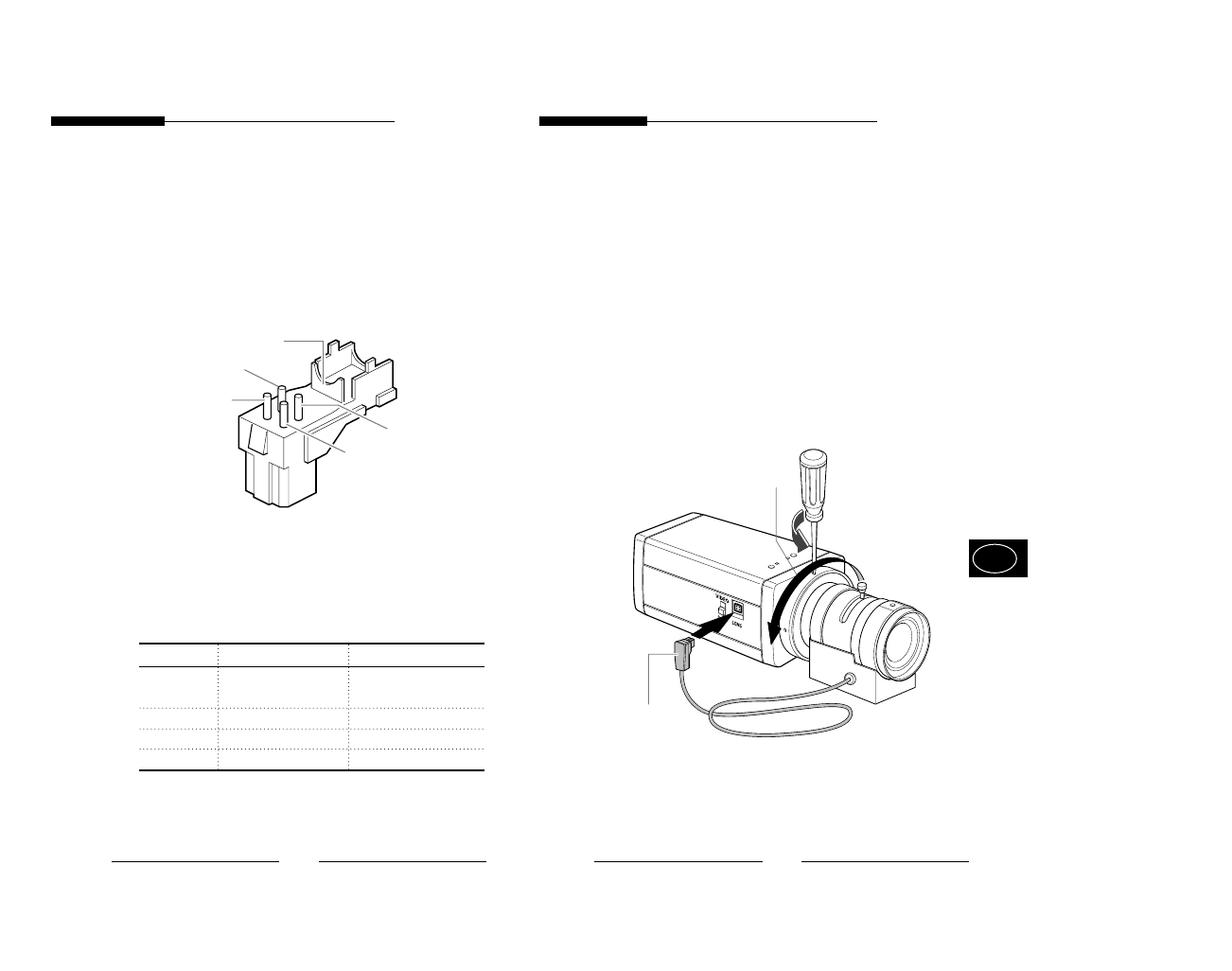

Montaggio dell’obiettivo
Allentare la vite che fissa l’anello di regolazione
posteriore della flangia ruotandola in senso
antiorario, quindi ruotare l’anello di regolazione in
direzione "C" (in senso antiorario) fino al suo
arresto. La mancata osservanza di questa norma
può provocare danni dovuti alla collisione
dell’obiettivo con il sensore d’immagine CCD
all’interno della telecamera durante il montaggio
dell’obiettivo.
Direzione C
Cavo di controllo
Auto Iris
Collegamento del connettore per
l’obiettivo con regolazione automatica
del diaframma (Auto Iris)
Predisporre il connettore per l’obiettivo con
regolazione automatica del diaframma (Auto Iris)
fornito insieme all’apparecchio.
Collegare il cavo del cavo di controllo (con il
rivestimento spelato) al connettore per l’obiettivo
Auto Iris come indicato di seguito.
Numero pin Tipo di controllo DC Tipo di controllo video
1
Damp (-)
Sorgente di
alimentazione (+9V dc)
2
Damp (+)
Non utilizzato
3
Drive (+)
Segnale video
4
Drive (-)
M assa
Manuale d’uso
6
Nervatura
Pin 1
Pin 2
Pin 3
Pin 4
