Manuel de l’utilisateur

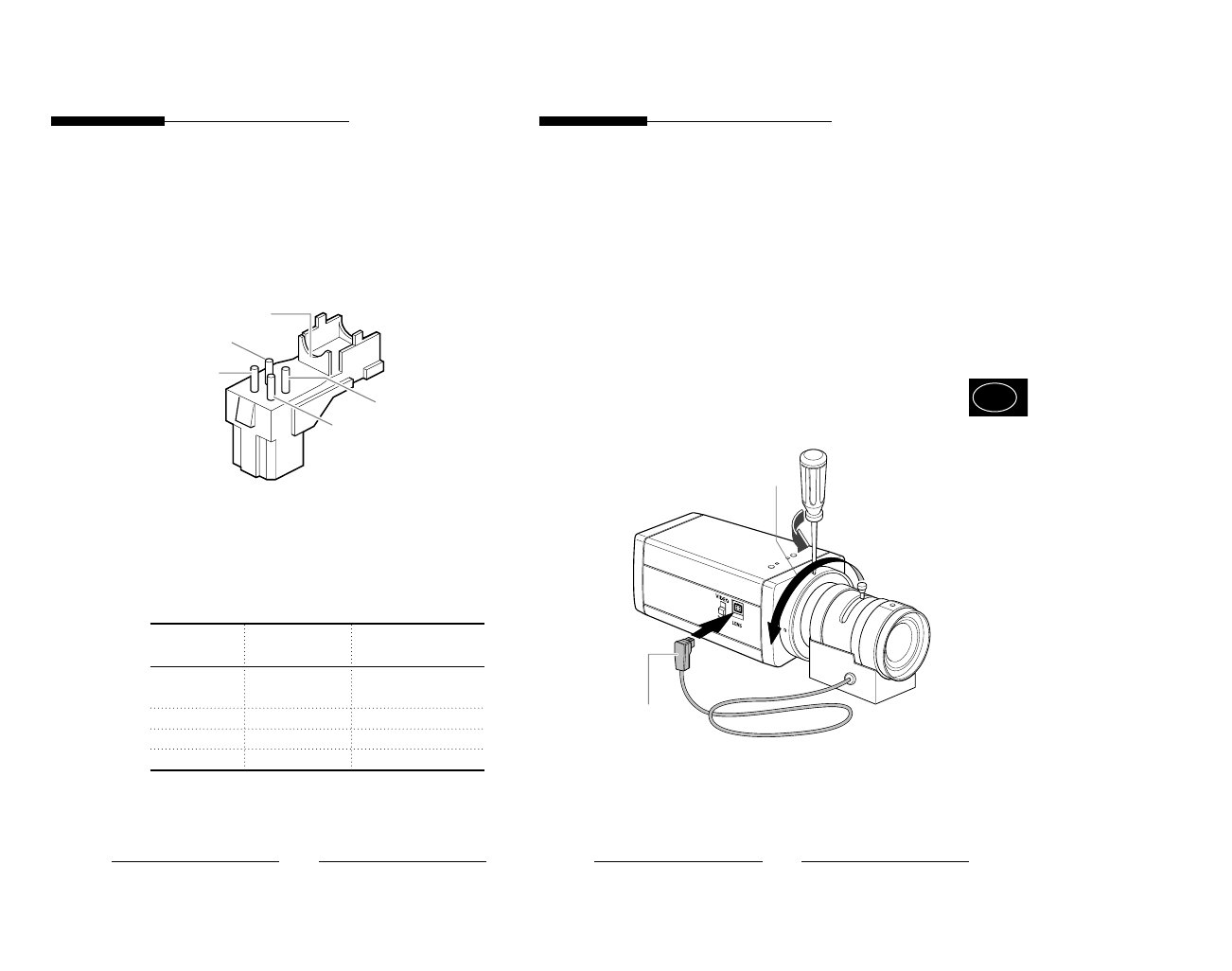

Montage de l’objectif
Desserrez la vis fixant la bague de réglage de la
face d’appui en la tournant dans le sens inverse des
aiguilles d’une montre et tournez la bague de
réglage dans la direction "C" (sens inverse des
aiguilles d’une montre) jusqu’à ce qu’elle s’arrête.
Le non-respect de cette procédure peut causer un
dommage dû à un choc de l’objectif contre le
capteur d’image dans la caméra lors du montage
de l’objectif.
Direction de C
Diaphragme
automatique
Câble de
commande
Branchement du connecteur de l’objectif
du diaphragme automatique
Préparez le connecteur (indiqué ci-après) de
l’objectif du diaphragme automatique fourni avec la
caméra.
Branchez le câble du câble de contrôle, celui dont la
gaine est dénudée, au connecteur de l’objectif du
diaphragme automatique comme indiqué ci-après.
Numéro de
Type de
Type de
la broche
commande DC
commande vidéo
1
Damp(-)
Source d’alimentation
(+ 9 V)
2
Damp(+)
Non utilisé
3
Drive(+)
Signal vidéo
4
Drive(-)
Terre
Manuel de l’utilisateur
6
Rib
Broche 1
Broche 2
Broche 3
Broche 4
