54

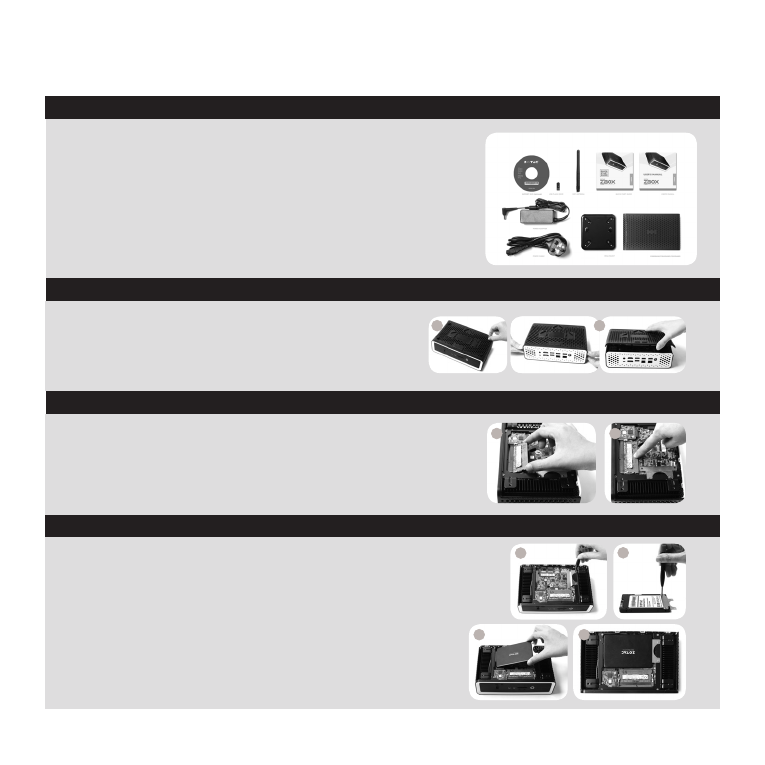

ПОСІБНИК ЗІ ШВИДКОГО ВСТАНОВЛЕННЯ

ВСТАНОВЛЕННЯ ЖОРСТКОГО ДИСКУ

•  1 х ZOTAC ZBOX nano

•  1 х кріплення VESA

•  1 х блок живлення

•  1 х шнур живлення

•  1 х гарантійний талон

•  1 х посібник користувача

•  1 х диск з драйверами(ЕЛЕМЕНТ ДОДАТКОВОЇ

КОМПЛЕКТАЦІЇ)

•  1 x накопичувач USB з драйверами для ОС

•  1 х антена

  1. Знайдіть рамку для жорсткого диска, викрутіть 2 гвинта,

      яким вона закріплена, та зніміть рамку.

  2. Закріпіть 2.5-дюймовий жорсткий диск/SSD з

      інтерфейсом SATA на рамці двома гвинтами.

  3. Встановіть жорсткий диск /SSD до роз’єму та обережно

      посуньте його до інтерфейс них контактів.

  4. Закрутіть назад гвинти, які повинні тримати рамку для

      жорсткого диска.

1.

Знайдіть слоти для модулів пам’яті SO-DIMM та

встановіть модуль SO-DIMM в слот під кутом 45

градусів;

2.

Обережно натисніть на модуль пам’яті доки він не буде

затиснений защіпками слота.

  1. Викрутіть 4 запірних гвинта що утримують нижню

      кришку.

  2.

Приберіть кришку.

КОМПЛЕКТ ПОСТАВКИ

НАЛАШТУВАННЯ ВАШОГО ZOTAC ZBOX NANO

ВСТАНОВЛЕННЯ МОДУЛІВ ПАМ’ЯТІ

2

1

2

1

3

4

1

2
