44

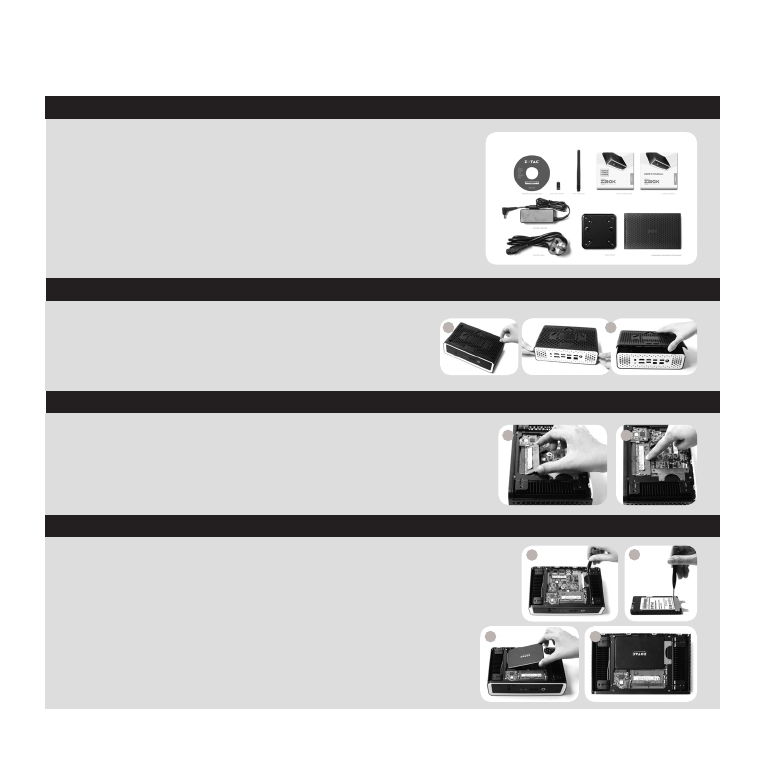

РУКОВОДСТВО ПО УСТАНОВКЕ

УСТАНОВКА ЖЕСТКОГО ДИСКА

•  1 х ZOTAC ZBOX nano;

•  1 х Крепление VESA;

•  1 х Блок питания;

•  1 х Шнур питания;

•  1 х Гарантийный талон;

•  1 х Руководство пользователя;

•  1 х Диск с драйверами;(ДОПОЛНИТЕЛЬНО)

•  1 x накопитель USB с драйверами для ОС;

•  1 х Антенна

  1. Найдите местоположение корзины жесткого диска,

      снимите 2 винта и затем снимите корзину жесткого диска.

  2. Закрепите 2.5-жесткий диск /SSD SATA в корзине двумя

      винтами.

  3. Вставьте жесткий диск /SSD в соответствующий сокет и

      аккуратно подтолкните к коннектору.

  4. Заново закрепите винты корзины жесткого диска.

1.

Найдите слоты памяти SO-DIMM и вставьте модуль

памяти SO-DIMM в слот под углом в 45 градусов.

2.

Аккуратно нажимайте на модуль памяти до щелчка,

который будет означать, что модуль закреплён в слоте

специальными держателями.

  1. Выкрутите 4 запорных винта удерживающих нижнюю

      крышку.

  2.

Уберите крышку.

КОМПЛЕКТ ПОСТАВКИ

НАСТРОЙКА ВАШЕГО ZOTAC ZBOX NANO

УСТАНОВКА МОДУЛЕЙ ПАМЯТИ

2

1

2

1

3

4

1

2
