6. Запишите порядок прокладки кабелей и соединений. Затем найдите материнскую плату и

отсоедините все подключенные к ней кабели. См. раздел “Как найти компоненты, установленные
на материнской плате” на странице 14.

7. Чтобы добраться до микропроцессора

3

, поднимите рычаг

1

и откройте фиксатор

2

.

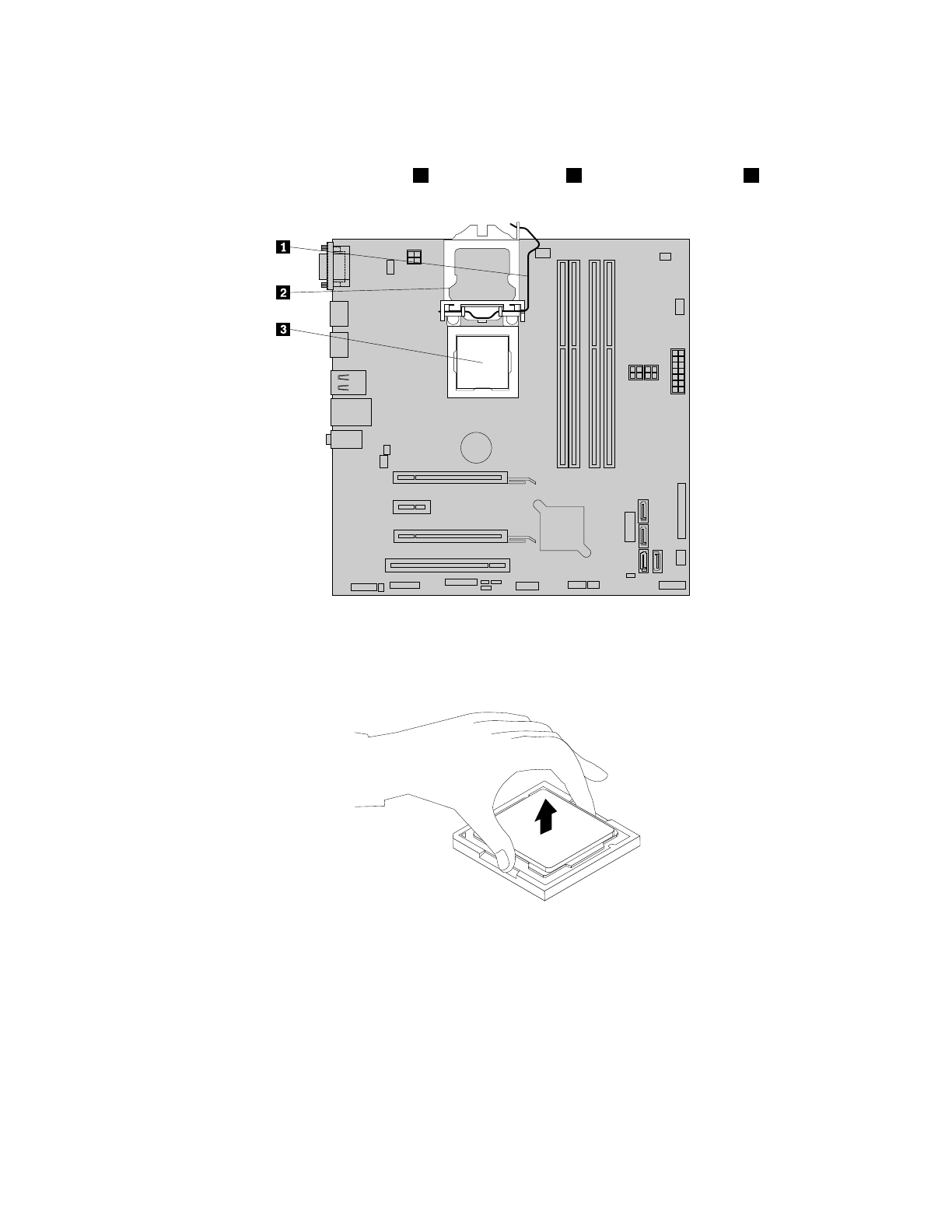

Рис. 65. Доступ к микропроцессору

8. Осторожно поднимите микропроцессор, удерживая его вертикально, и вытащите из гнезда.

Рис. 66. Снятие микропроцессора

Примечания:

• Вид микропроцессора и гнезда может отличаться от показанного на рисунке.

• Микропроцессор можно брать только за боковые грани. Не прикасайтесь к позолоченным

контактам в нижней части микропроцессора.

• Не кладите ничего на открытое гнездо микропроцессора. По возможности не пачкайте

контакты гнезда.

9. Небольшой рычаг должен быть поднят вверх, а фиксатор микропроцессора полностью открыт.
