Установка или снятие задней антенны Wi-Fi

В этом разделе приводятся инструкции по установке или снятию задней антенны Wi-Fi.

Установка задней антенны Wi-Fi

Внимание:

Не открывайте корпус компьютера и не пытайтесь его ремонтировать, не прочитав предварительно раздел
“Важная информация по технике безопасности” на странице v.

Чтобы установить заднюю антенну Wi-Fi, выполните указанные ниже действия.

1. Извлеките из дисководов все носители и выключите все подсоединенные устройства и

компьютер. Выньте все шнуры питания из розеток и отсоедините все кабели, подключенные
к компьютеру.

2. Снимите кожух компьютера. См. раздел “Как снять кожух” на странице 40.

3. Совместите разъем кабеля задней антенны Wi-Fi

1

с отверстием в контроллере антенны Wi-Fi

(как показано на рисунке). Затем вставьте разъем кабеля задней антенны Wi-Fi в отверстие.

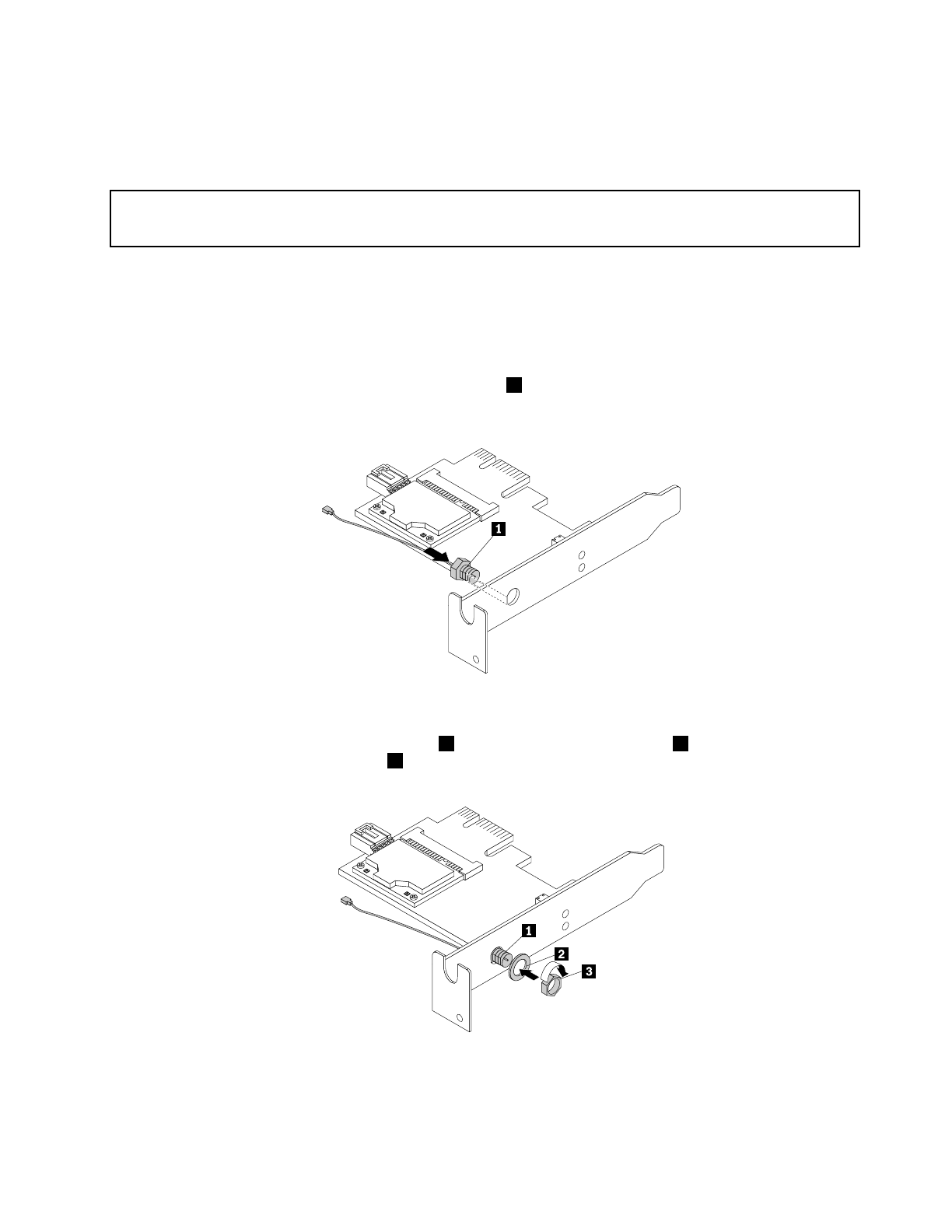

Рис. 109. Установка разъема кабеля задней антенны Wi-Fi

4. Установите шайбу задней антенны Wi-Fi

2

и гайку задней антенны Wi-Fi

3

для фиксации разъема

для кабеля задней антенны Wi-Fi

1

на карте контроллера Wi-Fi.

Рис. 110. Установка гайки и шайбы для фиксации разъема для кабеля задней антенны Wi-Fi

Глава 5. Установка или замена аппаратных компонентов

105
