2. Откройте кожух компьютера. Смотрите раздел “Как открыть кожух компьютера” на странице 34.

3. Отсоедините кабель блока радиатора и вентилятора от разъема вентилятора микропроцессора

на материнской плате. Смотрите раздел “Как найти компоненты, установленные на материнской
плате” на странице 13.

4. Отвинтите четыре винта, которыми блок радиатора и вентилятора крепится к материнской

плате, в указанной ниже последовательности:

a. Частично вывинтите винт

1

, затем полностью вывинтите винт

2

, после чего полностью

удалите винт

1

.

b. Частично вывинтите винт

3

, затем полностью вывинтите винт

4

, после чего полностью

удалите винт

3

.

Примечание:

Винты нужно отвинчивать осторожно, чтобы не повредить материнскую плату. Эти

четыре винта нельзя вывинтить из блока радиатора и вентилятора.

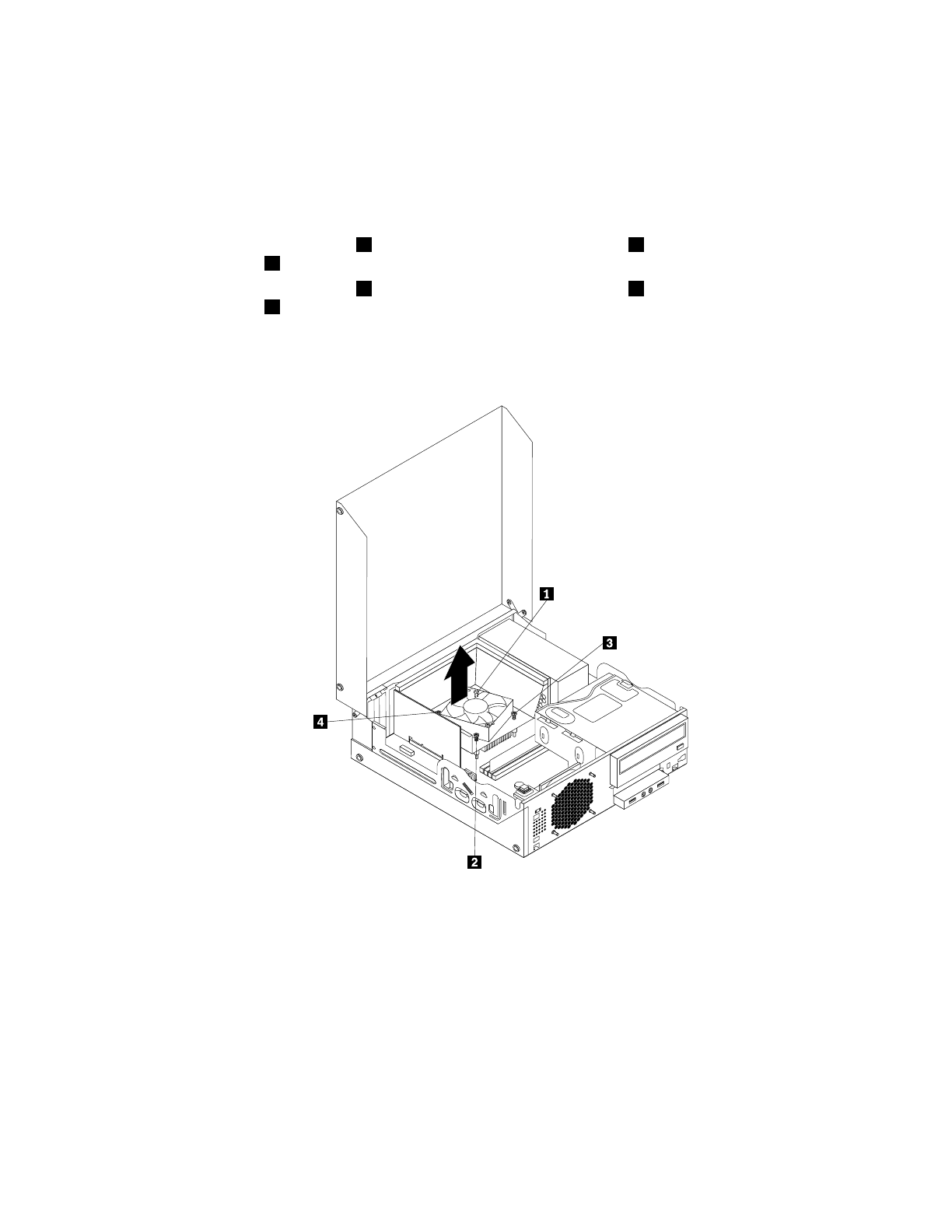

Рис. 18. Винты, закрепляющие блок радиатора и вентилятора

5. Снимите блок радиатора и вентилятора (с каналом вентилятора) с материнской платы.

Примечания:

a. Чтобы снять радиатор и вентилятор с микропроцессора, их, возможно, придется немного

повернуть.

b. При работе с блоком радиатора и вентилятора не прикасайтесь к термосмазке, нанесенной

на нижнюю часть блока.
