4. Найдите карту адаптера PCI. Карта адаптера PCI устанавливается в гнездо для карты M.2
на материнской плате. См. раздел “Компоненты, расположенные на материнской плате” на
странице 6.
5. Отверните три винта, фиксирующие карту адаптера PCI на материнской плате. Затем сдвиньте
карту адаптера, как показано на рисунке, и снимите ее с материнской платы.

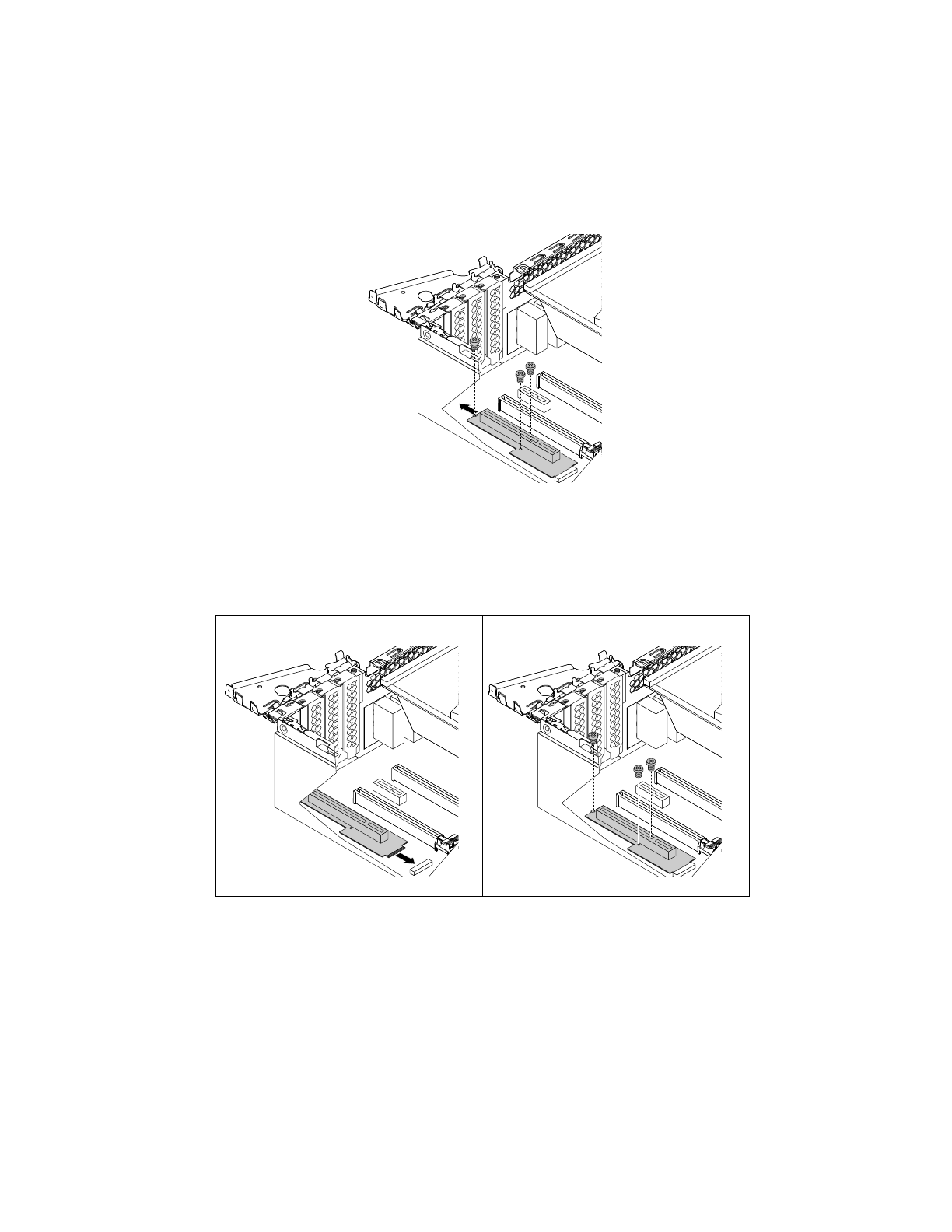

Рис. 40. Снятие карты адаптера PCI
6. Вставьте новую карту адаптера PCI в гнездо для карты M.2 на материнской плате до фиксации.
Затем закрепите ее на материнской плате тремя винтами.
Рис. 41. Установка карты адаптера PCI
7. Установите карту PCI. См. раздел “Замена PCI-карты” на странице 73.
Что делать дальше:
• Если вы хотите установить или снять другой компонент, то перейдите к соответствующему разделу.
• Информацию о том, как завершить установку или замену, см. в разделе “Что нужно сделать
после замены компонентов” на странице 90.
76
ThinkCentre M800 и M900 Руководство пользователя
Содержание
- 3 Содержание
- 4 ii
- 5 iii
- 7 Перед использованием этого руководства; , который прилагается к продукту. Соблюдение правил техники; Обслуживание и модернизация
- 8 Защита от статического электричества; Шнуры и адаптеры питания
- 9 vii
- 10 viii
- 11 Условия эксплуатации; ix
- 12 ОПАСНО; Инструкция по работе с блоками питания
- 13 Глава 1. Обзор продукта; Расположение аппаратных компонентов
- 15 Вид снизу; Линейный аудиовход
- 17 Разъем VGA; Компоненты компьютера
- 18 Компоненты, расположенные на материнской плате
- 20 Этикетка с типом и моделью компьютера; Компоненты
- 24 Спецификации; Программы; Все программы
- 25 Установка программы, готовой к установке; Create Recovery Media
- 27 Lenovo Solution Center
- 29 Глава 2. Работа на компьютере; Регистрация компьютера
- 31 Запись на диск; Запись на диск с помощью инструментов Windows
- 32 Подключение к беспроводной локальной сети; Подключить; Подключение к устройству, поддерживающему Bluetooth; Добавить устройство
- 33 Глава 3. Вы и ваш компьютер; Организация рабочего места
- 34 Создание комфортных условий; Информация о специальных возможностях; Сочетания клавиш
- 35 Центр специальных возможностей
- 37 Чистка компьютера
- 38 Панель управления
- 39 Использование последних версий программ; Получение последних драйверов устройств
- 40 Перемещение компьютера
- 42 Прикрепление замка Kensington для троса
- 43 Прикрепление замка для троса; Security; Предотвращение несанкционированного доступа к компьютеру
- 44 Использование аутентификации по отпечаткам пальцев; Как защитить данные от вирусов
- 47 Глава 5. Расширенные настройки; Использование программы Setup Utility; Devices
- 49 Изменение режима производительности ICE
- 50 Использование датчика установленного кожуха; Enabled; Использование паролей BIOS; Типы паролей программы Setup Utility
- 51 Выбор загрузочного устройства
- 52 Как выбрать временное загрузочное устройство; Выход из программы Setup Utility
- 53 Восстановление после сбоя обновления BIOS
- 56 Проблемы при запуске; При нажатии кнопки включения питания компьютер не включается; Не запускается операционная система; Неполадки аудиосистемы; Нет звука в Windows; Вкл
- 57 Звук воспроизводится только с одной внешней колонки; Уровни; Неполадки CD-дисководов; Не удается обратиться к CD- или DVD-диску; Неполадки DVD-дисководов
- 58 Периодически возникающие неполадки
- 59 Проблемы, связанные с устройствами хранения данных; Неполадки сети; Проблемы с локальной сетью Ethernet; Не удается подключить компьютер к локальной сети Ethernet
- 60 Проблема с беспроводной локальной сетью
- 61 Неполадки Bluetooth
- 62 Проблемы производительности; Слишком много фрагментированных файлов
- 63 Недостаточно памяти; Нет доступа к последовательному разъему; Нет доступа к устройству USB
- 64 Проблемы с программным обеспечением и драйверами; Для некоторых программ даты сортируются в неправильном порядке; Устройство нормально не работает из-за проблем с его драйвером; Диагностика
- 66 Информация о восстановлении Windows 10
- 69 Глава 7. Установка или замена аппаратных компонентов; Установка или замена аппаратных компонентов
- 70 Замена лицевой панели
- 72 Замена дисковода для оптических дисков
- 74 Замена устройства хранения данных
- 87 Замена карты адаптера PCI
- 89 Замена карты PCI-Express
- 91 Замена модуля памяти
- 94 Замена блока радиатора и вентилятора
- 97 Замена плоской круглой батарейки
- 98 Замена блока питания
- 102 Что нужно сделать после замены компонентов
- 103 Справка и поддержка; Техника безопасности и гарантия
- 104 Выявление причин неполадок
- 105 Технологические изменения; Прочие услуги
- 107 Приложение A. Нормативная информация; Замечания по классификации для экспорта
- 108 Deutschsprachiger EU Hinweis:
- 109 Единый знак обращения на рынке стран Таможенного союза
- 111 Приложение B. Информация по WEEE и утилизации; Важная информация о WEEE; Информация о WEEE для Венгрии
- 113 Информация об утилизации аккумуляторов для Европейского союза; Примечание
- 119 Приложение E. Информация о модели ENERGY STAR; Управление электропитанием
- 121 Приложение F. Замечания
- 122 Товарные знаки
