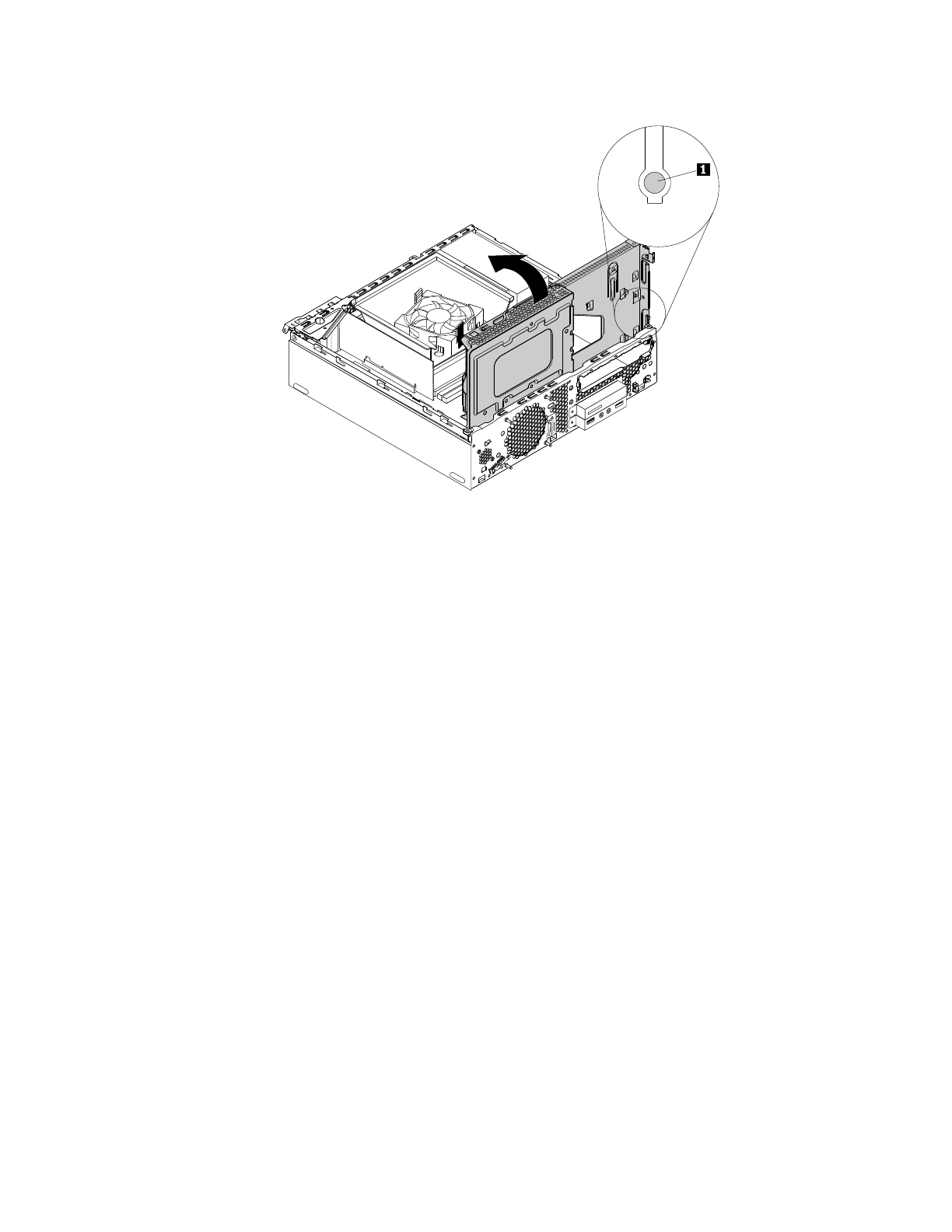

Рис. 36. Поворот блока отсека для диска вниз
13. Подключите к новому 3,5-дюймовому устройству хранения данных сигнальный кабель и кабель
питания.
14. Установите дисковод для оптических дисков. См. раздел “Замена дисковода для оптических
15. Установите лицевую панель. См. раздел “Замена лицевой панели” на странице 58.
Что делать дальше:
• Если вы хотите установить или снять другой компонент, то перейдите к соответствующему разделу.
• Информацию о том, как завершить установку или замену, см. в разделе “Что нужно сделать
после замены компонентов” на странице 90.
Замена PCI-карты
Внимание:
Не открывайте корпус компьютера и не пытайтесь его ремонтировать, не прочитав
предварительно раздел “Прочтите вначале: важная информация по технике безопасности” на
странице v.
Чтобы заменить PCI-карту, выполните следующие действия.
1. Извлеките из дисководов все носители и выключите все подключенные устройства и компьютер.
Выньте все шнуры питания из розеток и отсоедините все кабели, подключенные к компьютеру.
2. Снимите кожух компьютера. См. раздел “Как снять кожух” на странице 58.
3. Найдите гнездо платы PCI. Карта PCI устанавливается в гнездо для карты на карте адаптера PCI.
См. раздел “Компоненты компьютера” на странице 5.
4. Переведите защелку платы с задней стороны компьютера в открытое положение (см. рисунок).
Затем возьмитесь за установленную плату и аккуратно извлеките ее из гнезда.
Глава 7. Установка или замена аппаратных компонентов
73
