7. Поверните защелку карты в положение закрытия, чтобы зафиксировать карту PCI/PCI-Express.

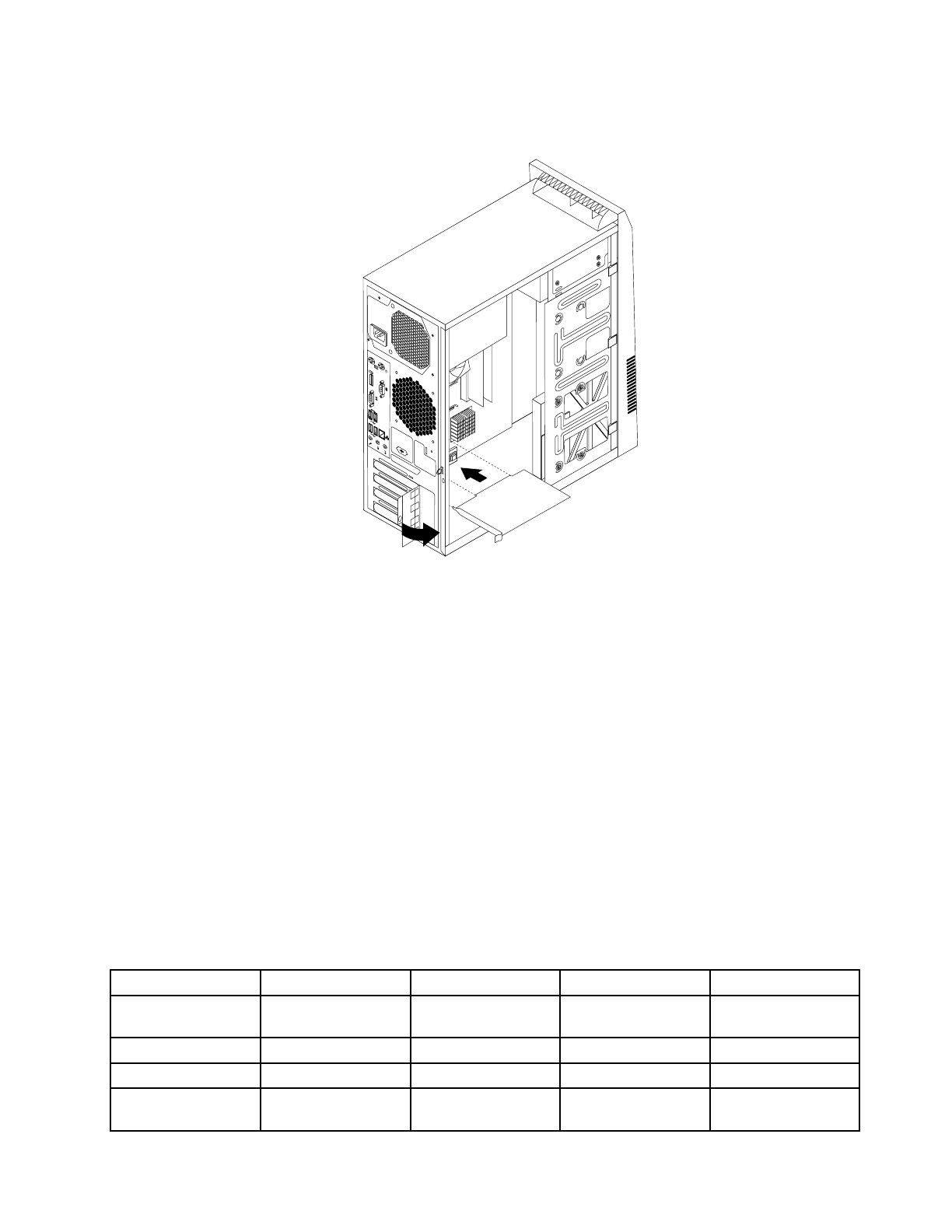

Рис. 13. Установка карты PCI/PCI-Express

8. Снова закрепите защелку платы PCI Express винтом.

Что делать дальше:

• Если вы хотите установить или снять другой компонент, то перейдите к соответствующему разделу.

• Информацию о том, как завершить установку или замену, см. в разделе “Что нужно сделать

после замены компонентов” на странице 81.

Замена модуля памяти

Внимание:

Не открывайте корпус компьютера и не пытайтесь его ремонтировать, не прочитав

предварительно раздел “Прочтите вначале: важная информация по технике безопасности” на
странице v.

В приведенной ниже таблице представлена информация о правилах установки модулей памяти,
которые следует принимать во внимание при установке или извлечении модулей памяти. Значок “X”
обозначает гнезда модулей памяти, в которые следует устанавливать модули памяти в различных
ситуациях. Цифры 1, 2, 3 и 4 указывают последовательность установки. Сведения о поиске гнезд
модулей памяти см. в разделе “Компоненты, расположенные на материнской плате” на странице 7.

UDIMM

DIMM 1

DIMM 2

DIMM 3

DIMM 4

Один модуль
UDIMM

X

Два модуля UDIMM

X, 1

X, 2

Три модуля UDIMM

X, 3

X, 1

X, 2

Четыре модуля
UDIMM

X, 3

X, 1

X, 4

X, 2
