Как найти компоненты, установленные на материнской плате

На Рис. 4 “Размещение компонентов материнской платы” на странице 14 показано размещение
компонентов на материнской плате.

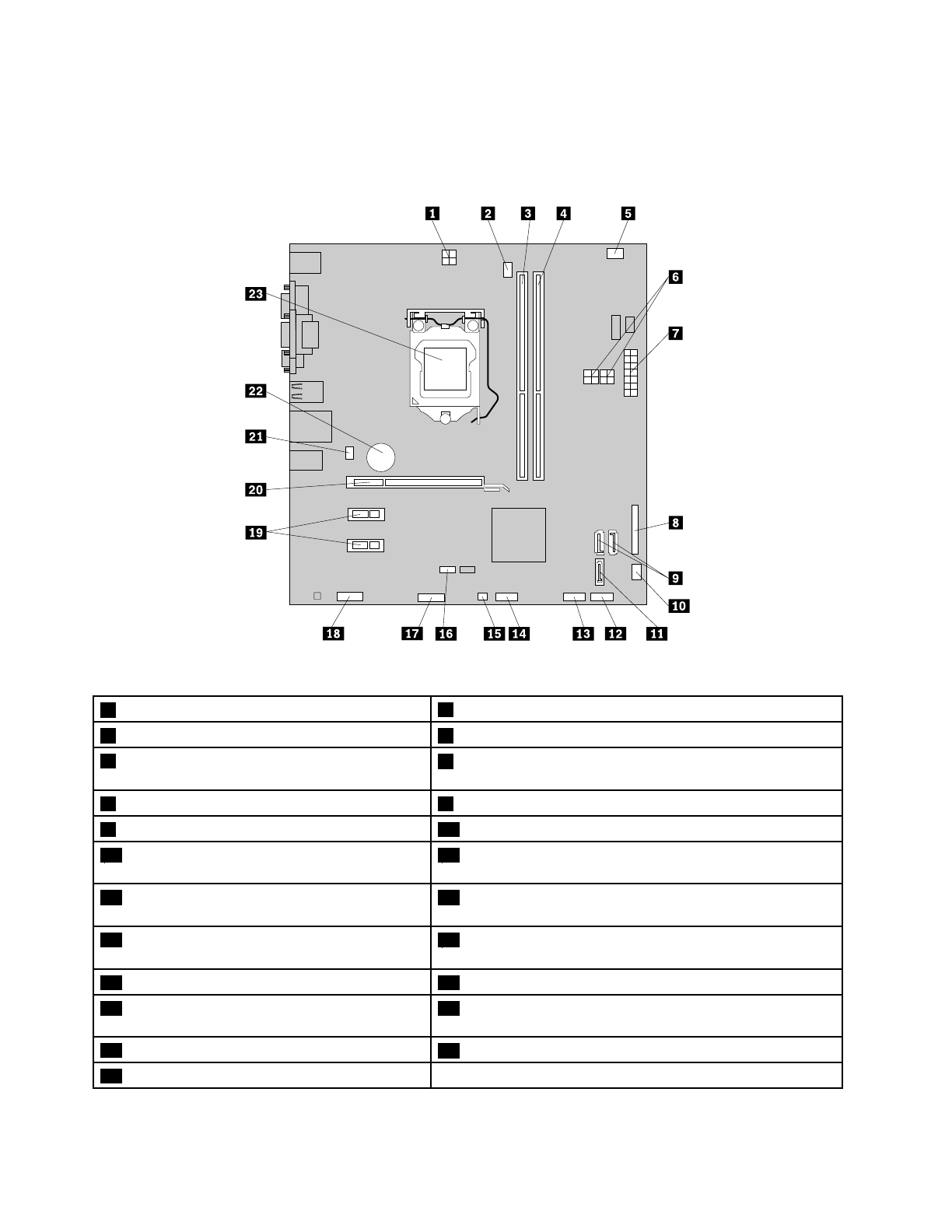

Рис. 4. Размещение компонентов материнской платы

1

4-Штырьковый разъем питания

2

Разъем вентилятора микропроцессора

3

Гнездо модуля памяти 1 (DIMM1)

4

Гнездо модуля памяти 2 (DIMM2)

5

Разъем термодатчика

6

4-штырьковые разъемы питания (номер и расположение

зависят от модели)

7

14-Штырьковый разъем питания

8

Параллельный разъем

9

Разъемы SATA 3.0

10

Разъем вентилятора блока питания

11

Разъем SATA 2.0

12

Разъем на передней панели (для подсоединения

светодиодных индикаторов и кнопки питания)

13

Передний разъем USB 1 (для подключения

USB-портов 1 и 2 на лицевой панели)

14

Передний разъем USB № 2 (для подключения

дополнительного устройства USB)

15

Разъем датчика установленного кожуха

(датчик проникновения)

16

Перемычка Clear CMOS/Recovery (очистка

CMOS/восстановление)

17

Последовательный (COM2) разъем

18

Аудиоразъем лицевой панели

19

Гнезда карт PCI Express x1 (2)

20

Гнездо платы графического контроллера PCI Express

x16

21

Разъем вентилятора компьютера

22

Батарейка

23

Микропроцессор
