5. Отвинтите четыре винта, которыми блок радиатора и вентилятора крепится к материнской

плате, в указанной ниже последовательности:

a. Частично вывинтите винт

1

, затем полностью вывинтите винт

2

, после чего полностью

удалите винт

1

.

b. Частично вывинтите винт

3

, затем полностью вывинтите винт

4

, после чего полностью

удалите винт

3

.

Примечание:

Винты нужно отвинчивать осторожно, чтобы не повредить материнскую плату. Эти

четыре винта нельзя вывинтить из блока радиатора и вентилятора.

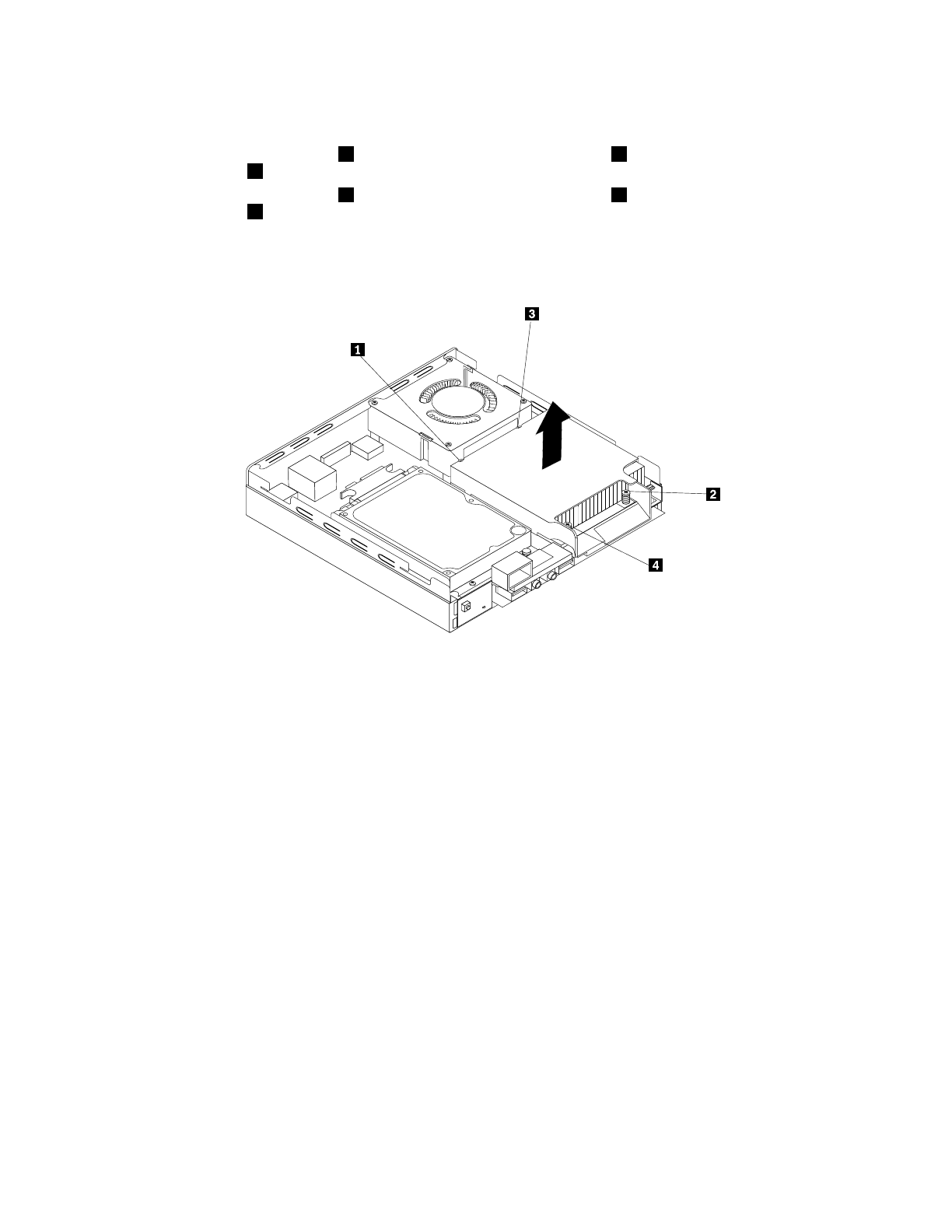

Рис. 45. Как снять радиатор

6. Снимите неисправный радиатор с материнской платы.

Примечания:

a. Чтобы снять радиатор и вентилятор с микропроцессора, их, возможно, придется немного

повернуть.

b. Не прикасайтесь к термосмазке при работе с блоком радиатора и вентилятора.
