1

Кожух компьютера

7

Плата кнопки питания

2

Вентилятор компьютера

8

Адаптер питания переменного тока

3

Радиатор

9

Модуль карты WiFi

4

Микропроцессор

10

Батарейка

5

Разъем датчика установленного кожуха

(датчик вмешательства)

11

Внутренний динамик

6

Модуль(и) памяти

12

Жесткий диск или твердотельный диск

Как найти компоненты, установленные на материнской плате

На Рис. 4 “Размещение компонентов материнской платы” на странице 13 показано размещение
компонентов на материнской плате.

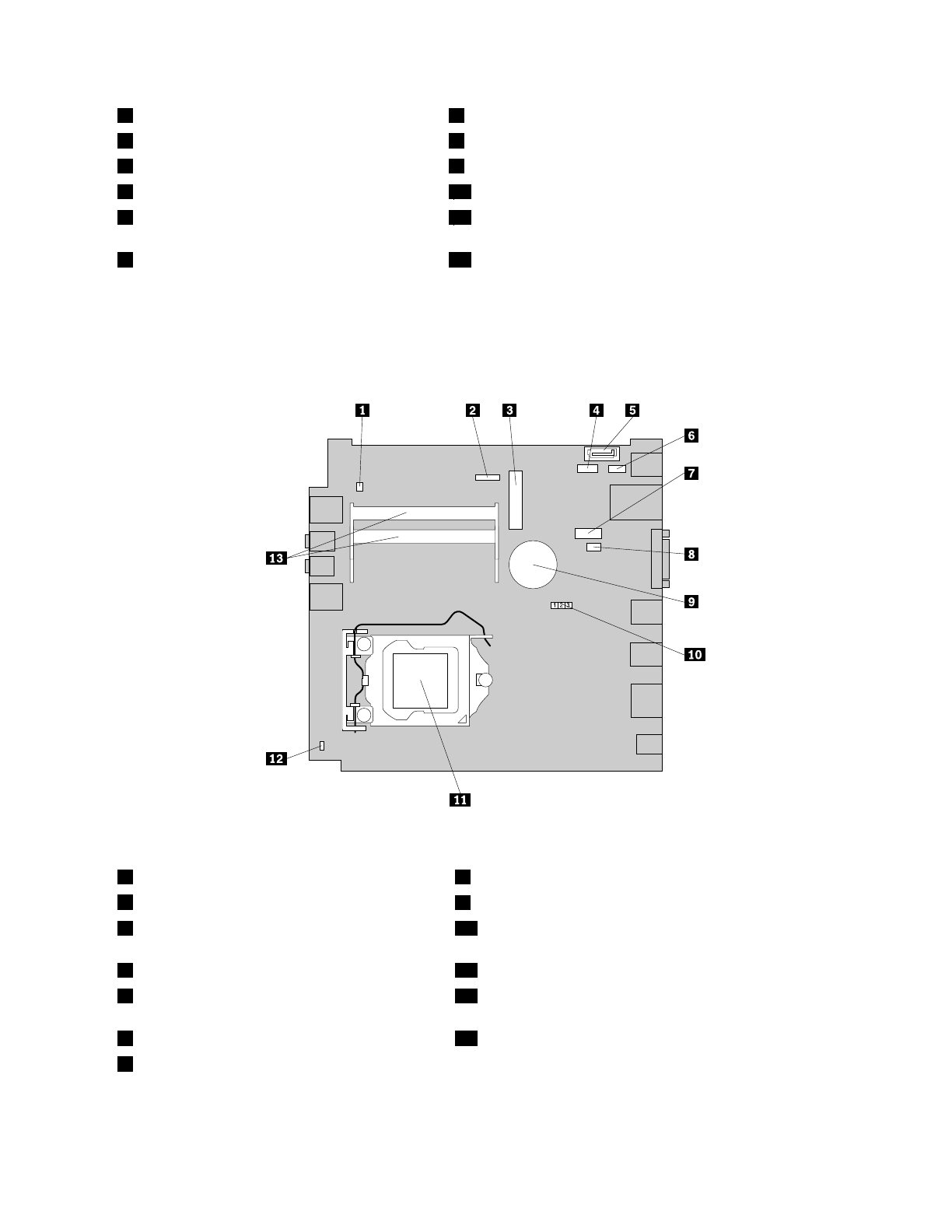

Рис. 4. Размещение компонентов материнской платы

1

Разъем внутреннего динамика

8

Разъем вентилятора компьютера

2

Разъем кабеля платы выключателя питания

9

Батарейка

3

Гнездо контроллера Mini PCI Express

10

Перемычка Clear CMOS/Recovery (очистка

CMOS/восстановление)

4

Разъем питания жесткого диска

11

Микропроцессор

5

Разъем SATA

12

Разъем датчика установленного кожуха (датчик

вмешательства)

6

Дополнительный разъем USB

13

Гнезда модулей памяти (2)

7

Последовательный (COM1) разъем

Глава 1. Обзор продукта

13
