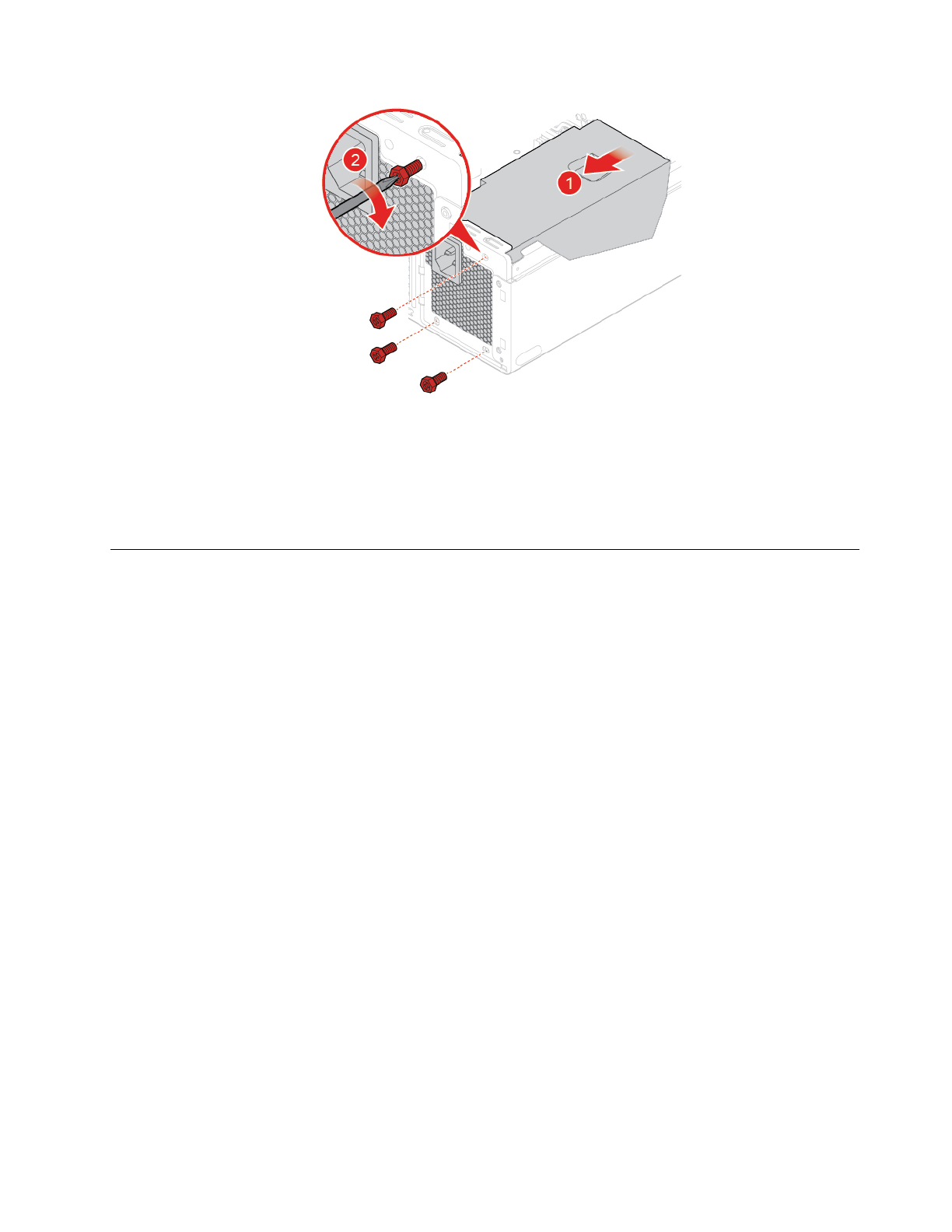

Рис. 96. Установка блока питания

7. Подключите новые кабели блоков питания к материнской плате.

8. Поверните блок отсека для диска вниз и установите снятие детали. Инструкции по завершению

замены см. в разделе «Действия после замены компонентов» на странице 62.

Замена материнской платы

Внимание:

Не открывайте компьютер и не пытайтесь ремонтировать его, пока не прочитали раздел

Руководство с важной информацией о продукте

.

1. Снимите внешний устройства. См. раздел «Замена внешних опций» на странице 14.

2. Снимите кожух компьютера. См. раздел «Снятие кожуха компьютера» на странице 17.

3. Снимите лицевую панель. См. раздел «Замена лицевой панели» на странице 18.

4. Снимите крепежную скобу переднего модуля ввода-вывода. См. раздел «Замена платы кнопки

питания и устройства считывания карт» на странице 28.

5. Откиньте отсек дисководов. См. раздел «Поворот блока отсека для диска вверх и вниз» на

странице 21.

6. Снимите все модули памяти. См. раздел «Замена модуля памяти» на странице 49.

7. Снимите радиатор и блок вентилятора. См. раздел «Замена блока радиатора и вентилятора» на

странице 51.

8. Снимите микропроцессор.  См. раздел «Замена микропроцессора» на странице 53.

9. Снимите все карты PCI Express. См. раздел «Замена карты PCI Express» на странице 56.

10. Снимите карту Wi-Fi. См. раздел «Замена карты Wi-Fi» на странице 39.

11. Снимите твердотельный диск M.2. См. раздел «Замена твердотельного диска M.2» на странице

43.

12. Запишите, как проложены и подключены кабели, а затем отключите все кабели от материнской

платы. См. раздел «Материнская плата» на странице 5.

13. Замените материнскую плату.

Примечания:

•  Номера на следующем рисунке показывают расположение винтов, а не порядок их снятия и

повторной установки.

•  Обращайтесь с материнской платой осторожно, держите ее только за края.
