ОСТОРОЖНО:
Радиатор и микропроцессор могут быть очень горячими. Перед тем как открыть кожух
компьютера, выключите компьютер и дайте ему остыть в течение нескольких минут.
1. Снимите внешний устройства. См. раздел «Замена внешних опций» на странице 14.
2. Снимите кожух компьютера. См. раздел «Снятие кожуха компьютера» на странице 17.
3. Снимите лицевую панель. См. раздел «Замена лицевой панели» на странице 18.
4. Откиньте отсек дисководов. См. раздел «Поворот блока отсека для диска вверх и вниз» на
5. Снимите радиатор и блок вентилятора. См. раздел «Замена блока радиатора и вентилятора» на
6. Запишите, как проложены и подключены кабели, а затем отключите все кабели от материнской
платы. См. раздел «Материнская плата» на странице 5.
7. Замените микропроцессор.
Примечания:
• Вид микропроцессора и гнезда может отличаться от показанного на рисунке.
• Микропроцессор можно брать только за боковые грани. Не прикасайтесь к позолоченным
контактам в нижней части микропроцессора.
• Не кладите ничего на открытое гнездо микропроцессора. По возможности не пачкайте
контакты гнезда.

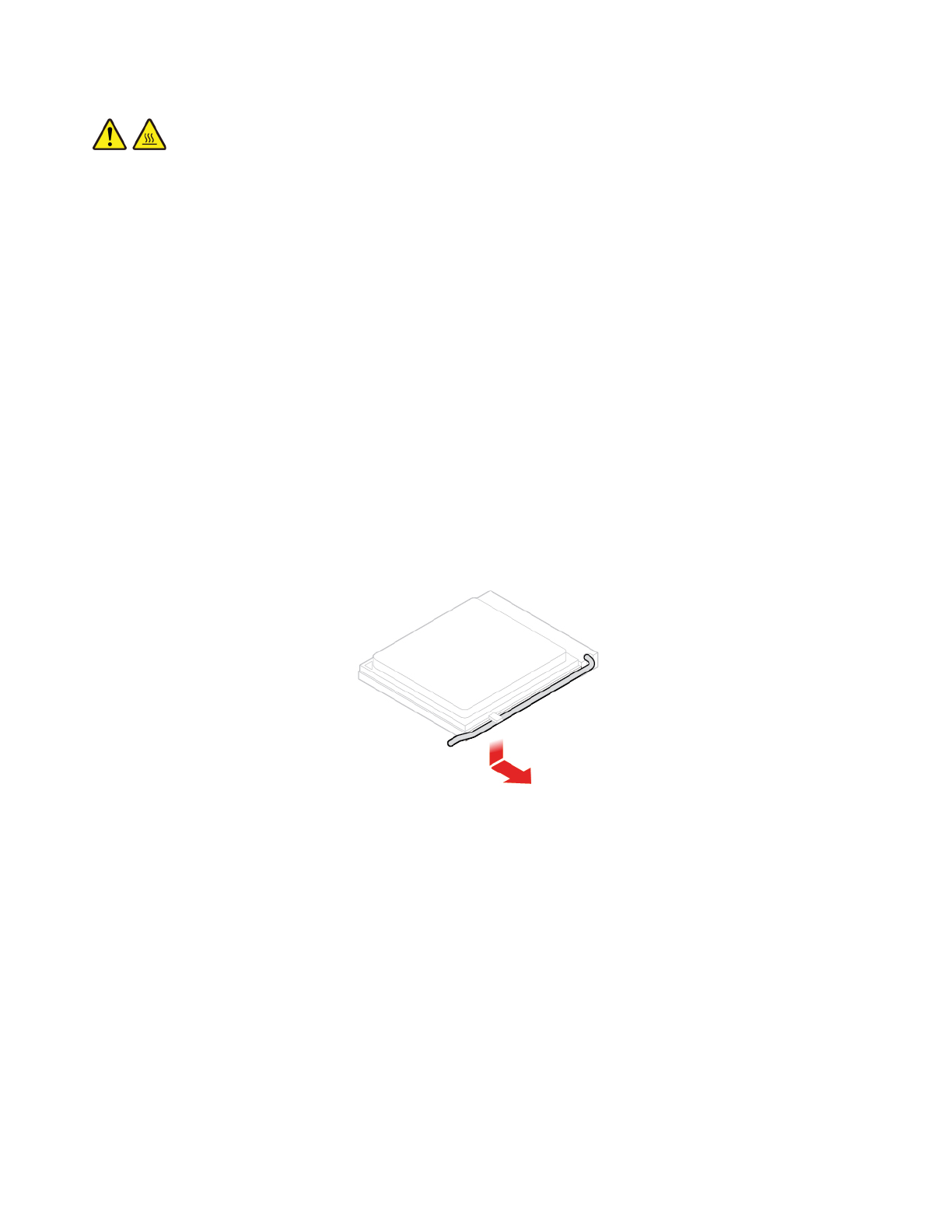

Рис. 87. Освобождение ручки
54
Руководство пользователя и Руководство по обслуживанию оборудования M725s
Содержание
- 3 Содержание
- 5 Вид спереди; Кнопка извлечения оптического диска
- 7 Вид сзади; Разъем микрофона
- 9 Область для установки карты PCI-Express; Разъем шнура питания; Материнская плата
- 10 Наклейки с информацией о типе и модели компьютера
- 11 Глава 2. Спецификации; Блок питания
- 12 Сетевые функции; Физические размеры
- 13 Глава 3. Замки на компьютере; Как заблокировать кожух компьютера; Прикрепление замка Kensington для троса
- 14 Подключение смарт-зажима кабеля
- 15 Глава 4. Замена аппаратных компонентов; Перед заменой аппаратных компонентов; Примечания перед заменой аппаратных компонентов; Общие сведения об узлах FRU (включая узлы CRU)
- 16 Перед заменой узлов FRU; Расположение узлов FRU (включая узлы CRU)
- 18 Замена внешних опций
- 21 Снятие кожуха компьютера
- 22 Замена лицевой панели
- 23 Замена дисковода для оптических дисков
- 25 Поворот блока отсека для диска вверх и вниз
- 27 Замена устройства хранения данных
- 32 Замена платы кнопки питания и устройства считывания карт
- 36 Замена светящейся красной точки
- 38 Замена внутреннего динамика
- 40 Замена датчика температуры
- 50 Замена крепежной скобы твердотельного диска M.2
- 51 Замена плоской круглой батарейки
- 53 Замена модуля памяти
- 55 Замена блока радиатора и вентилятора
- 57 Замена микропроцессора
- 60 Замена карты PCI Express
- 62 Замена датчика установленного кожуха
- 63 Замена блока питания
- 65 Замена материнской платы
- 66 Действия после замены компонентов
- 69 Приложение A. Замечания
- 71 Приложение B. Товарные знаки
