Область для установки карты PCI-Express
Чтобы повысить производительность компьютера, в эту область можно установить карты PCI-
Express. В зависимости от модели компьютера разъемы в этой области могут быть разными.
Материнская плата
Примечание:
См. описания дополнительных компонентов в документах «Вид спереди» на странице 1

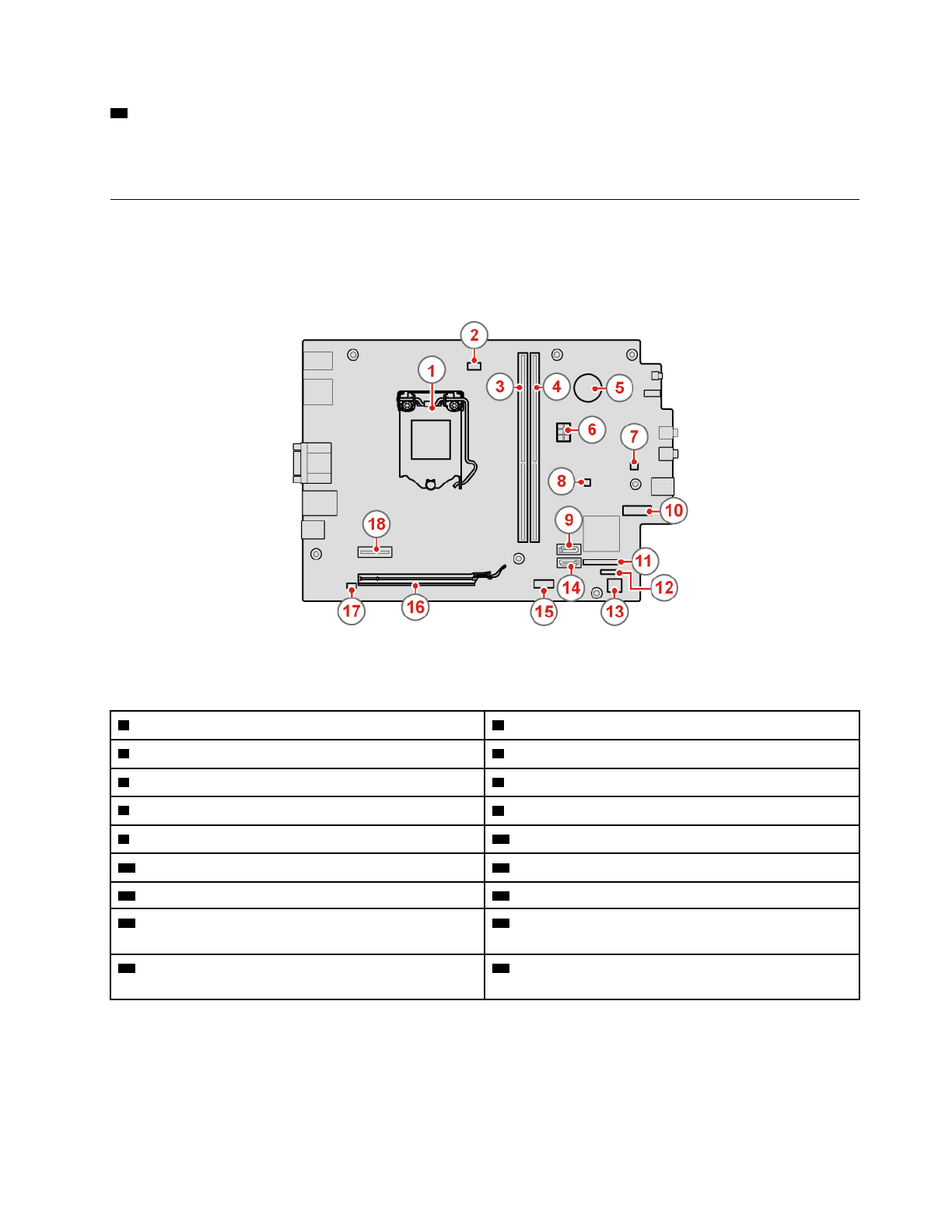

Рис. 3. Материнская плата
1
Гнездо микропроцессора
2
Разъем вентилятора микропроцессора
3
Гнездо модуля памяти (DIMM1)
4
Гнездо модуля памяти (DIMM2)
5
Плоская круглая батарейка
6
6-Штырьковый разъем питания
7
Разъем внутреннего динамика
8
Разъем светящейся красной точки
9
Разъем SATA 3.0
10
Отсек для диска хранения M.2
11
Параллельный разъем
12
Последовательный разъем (COM2)
13
Разъем питания SATA
14
Разъем SATA 3.0
15
Разъем устройства считывания карт
16
Гнездо платы графического контроллера PCI
Express x16
17
Разъем датчика установленного кожуха (датчик
вмешательства)
18
Гнездо платы PCI Express x1
5
