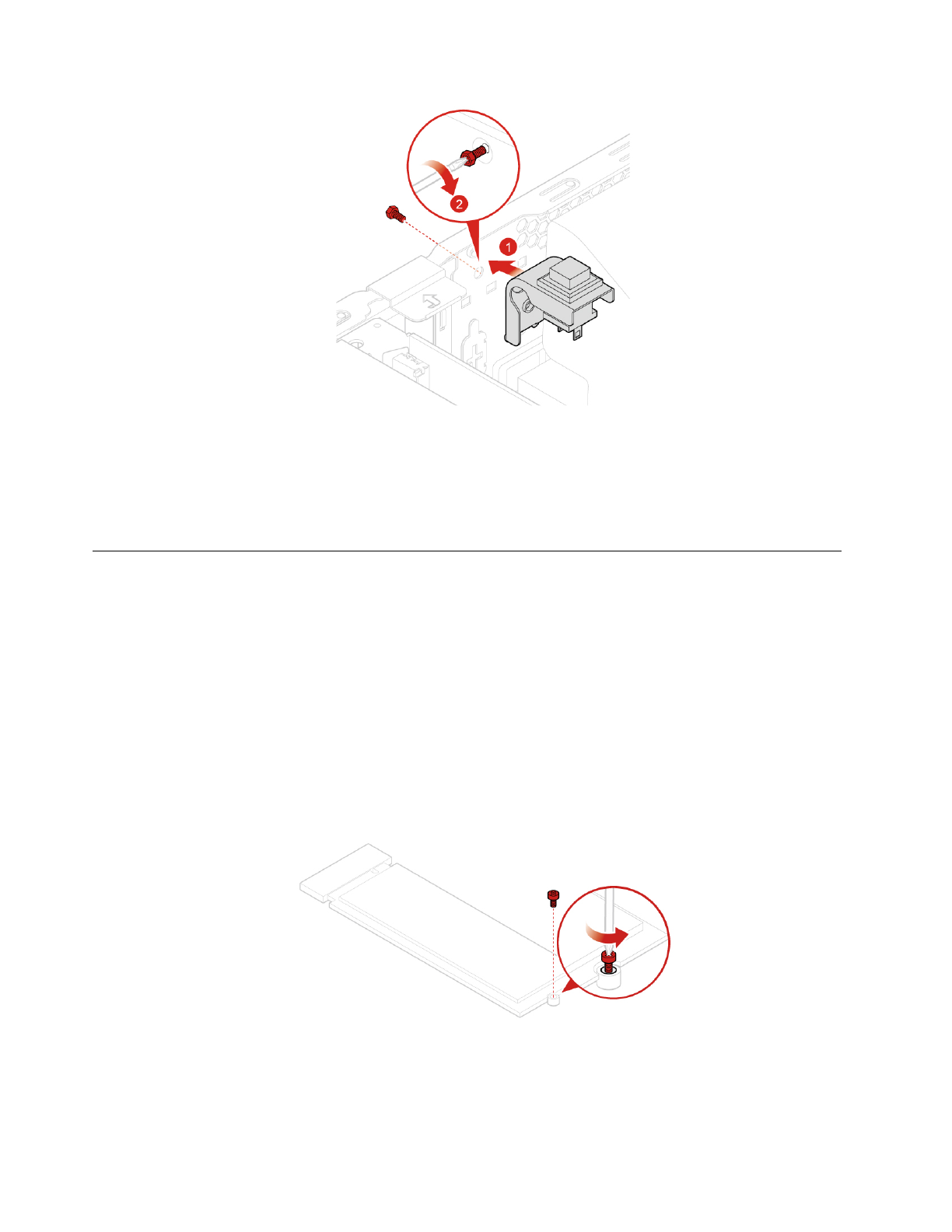

Рис. 39. Установка датчика установленного кожуха
5. Подключите новый кабель датчика установленного кожуха к материнской плате.
6. Установите снятые детали на место. Инструкции по завершению замены см. в разделе «Действия
после замены компонентов» на странице 45.
Замена устройства хранения данных M.2
Внимание:
Не открывайте компьютер и не пытайтесь ремонтировать его, пока не прочитали раздел
Руководство с важной информацией о продукте
.
1. Снимите кожух компьютера. См. раздел «Снятие кожуха компьютера» на странице 18.
2. Снимите лицевую панель. См. раздел «Замена лицевой панели» на странице 19.
3. Снимите дисковод для оптических дисков. См. раздел «Замена дисковода для оптических
4. Снимите крепежную скобу устройства хранения данных. См. раздел «Замена устройства
хранения данных» на странице 22.
5. Замените устройство хранения данных M.2.
Рис. 40. Снятие винта
32
Руководство пользователя и руководство по эксплуатации оборудования M710e
