8. Расположите крепежную скобу устройства хранения данных на материнской плате так, чтобы

три отверстия на скобе совместились с соответствующими зазорами на материнской плате.
Перемещайте скобу устройства хранения данных, как показано на рисунке, пока отверстие для
винта в скобе не совпадет с соответствующей монтажной шпилькой на материнской плате и
2,5-дюймовое устройство хранения данных не войдет в разъем SATA 3.0 на материнской плате.

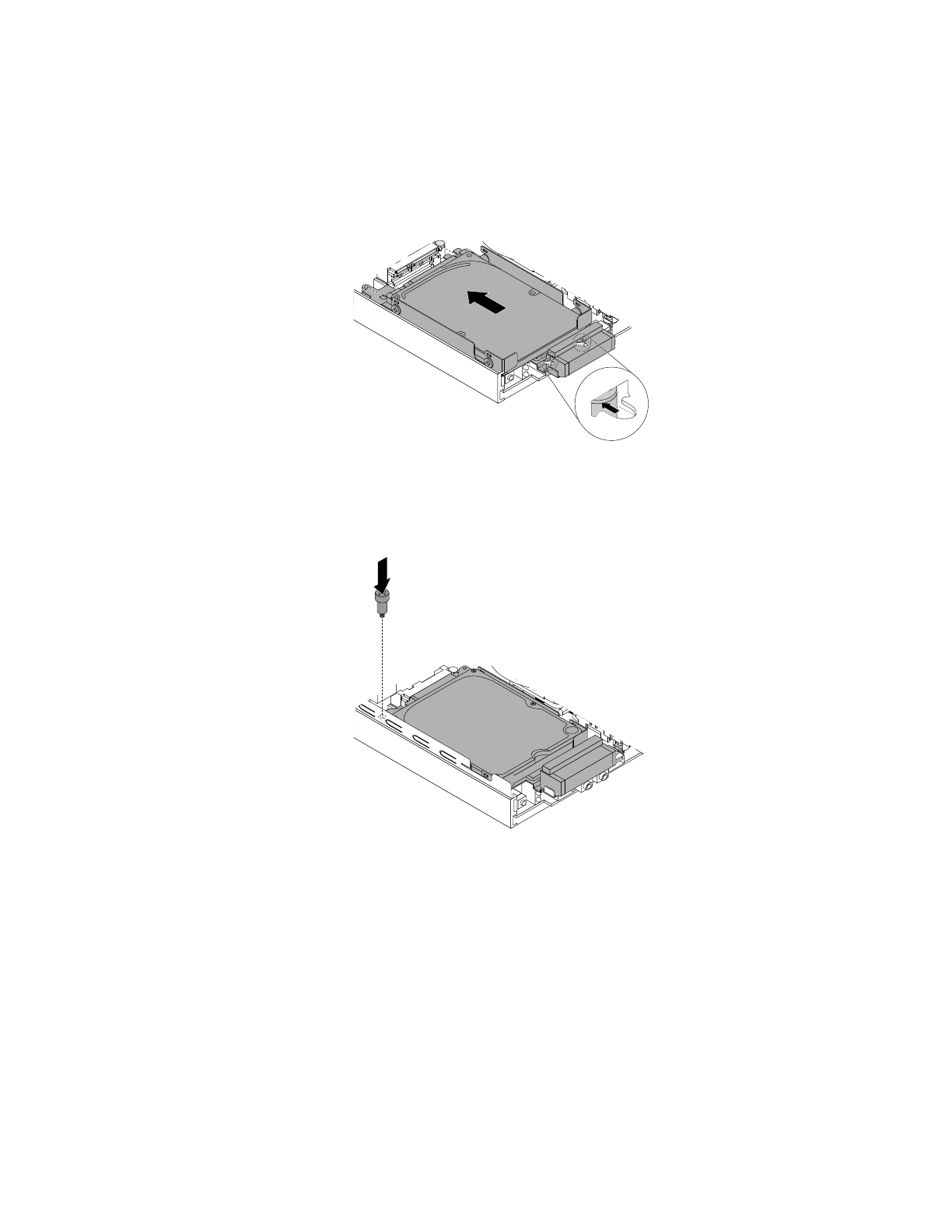

Рис. 53. Установка крепежной скобы устройства хранения данных

9. Установите винт, чтобы закрепить скобу устройства хранения данных на материнской плате.

Рис. 54. Установка винта крепежной скобы устройства хранения данных

10. Если вы отключили кабель передней антенны Wi-Fi, снова подключите его к карте Wi-Fi.

Что делать дальше:

• Если вы хотите установить или снять другой компонент, то перейдите к соответствующему разделу.

• Информацию о том, как завершить установку или замену, см. в разделе “Что нужно сделать

после замены компонентов” на странице 99.

Замена диска хранения M.2

Примечание:

Устройства хранения данных M.2 поставляются двух размеров. Устройство меньшего

размера показано на рисунках в данном разделе слева, а устройство большего размера — справа.
При чтении этого раздела обращайтесь к рисунку, соответствующему используемому устройству

Глава 7. Установка или замена аппаратных компонентов
