YDP-162/142 Руководство пользователя

Приложение

29

2

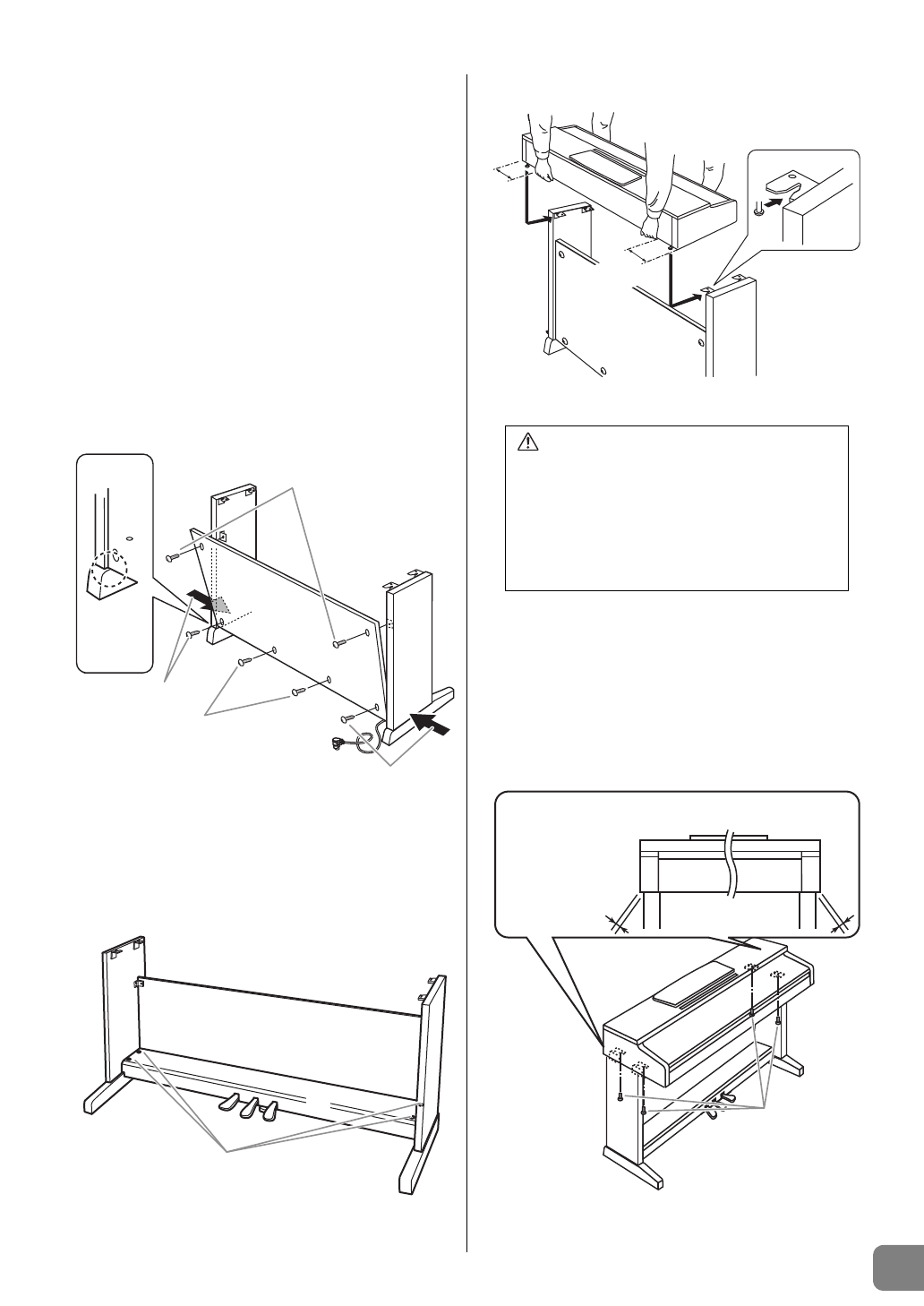

Присоедините компонент В.

В зависимости от модели приобретенного цифрового
фортепиано цвет поверхности одной стороны B
может отличаться от цвета другой стороны. В этом
случае установите B так, чтобы сторона, сходная по
цвету с D и E была обращена к исполнителю.

2-1

Установите нижнюю часть компонента B на
каждую ножку D и E, затем прикрепите верхнюю
часть к D и E.

2-2

Прикрепите верхнюю часть B к D и E, закрутив
пальцами тонкие винты

3

 (4 Ч 12 мм).

2-3

Нажимая на нижнюю часть D и E с внешней
стороны, прикрепите нижние края B двумя
саморезами

4

 (4 Ч 20 мм).

2-4

Два других самореза

4

 (4 Ч 20 мм) вставьте

в соответствующие отверстия и закрепите
компонент B.

2-5

Плотно затяните винты, вставленные на шаге
2-2, в верхней части компонента B.

3

Закрепите деталь С.

Хорошо затяните винты на компоненте C, которые
были установлены в шаге

1–3

.

4

Установите компонент А.

5

Закрепите компонент A.

5-1

Подровняйте панель A так, чтобы при виде
спереди ее левый и правый края равномерно
выступали за края D и E.

5-2

Закрепите A, затянув короткие винты

2

(6 Ч 16 мм) спереди.

B

D

E

2-2, 2-5

2-1

2-3

2-4

2-3

Установите

нижние края

задней

панели

на каждую

ножку.

B

C

3

ВНИМАНИЕ

• Следите за тем, чтобы не защемить пальцы

между основным блоком и задней или
боковыми панелями. Будьте очень
осторожны — не уроните основной блок.

• Держите клавиатуру только так, как показано

на рисунке.

A

B

D

E

Минимум
10 см

Минимум
10 см

При установке держите руки на
расстоянии не менее 10 см от
краев основного блока.

5-1

5-2

A

Выступы панели A
