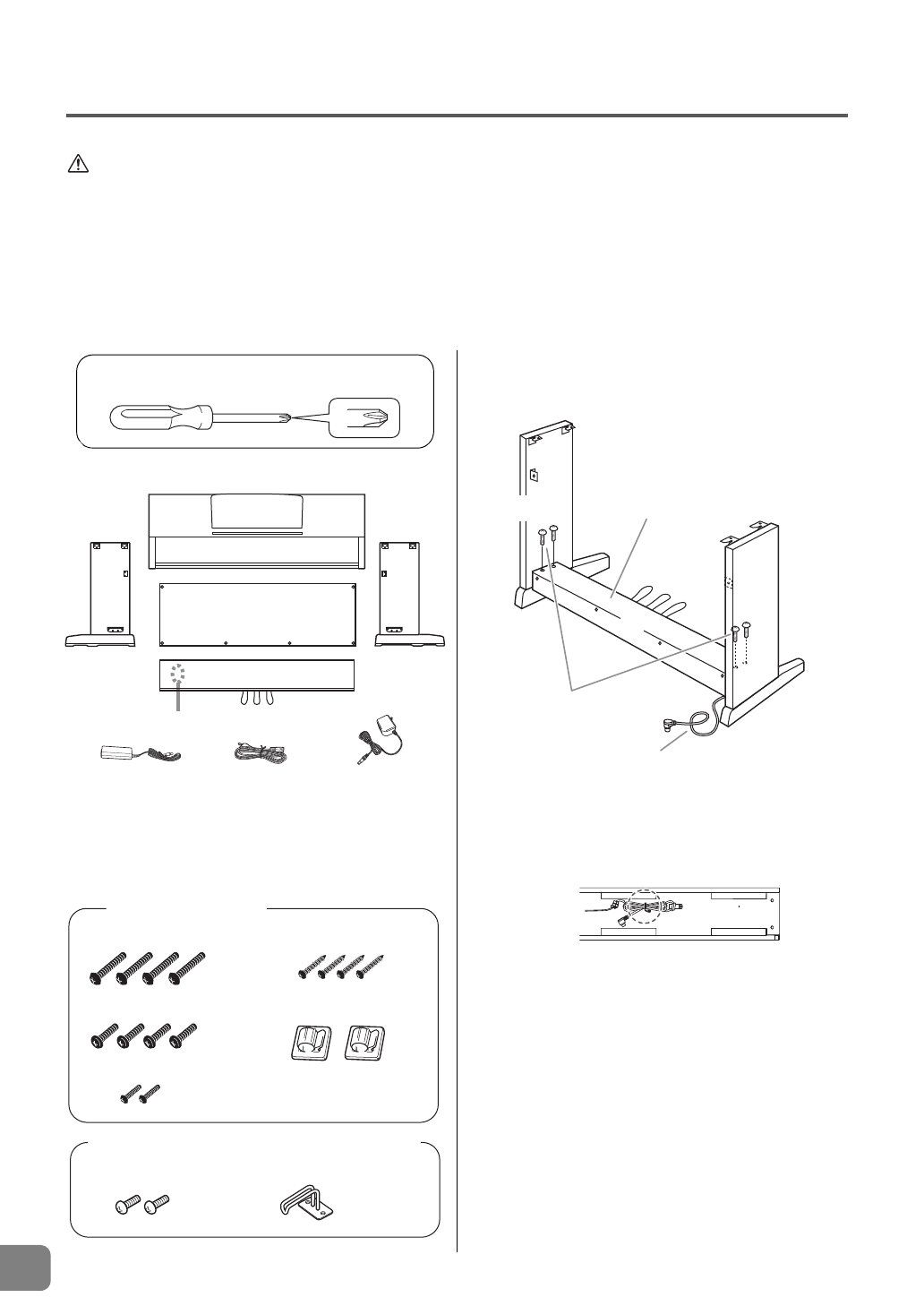

Сборка подставки  для клавиатуры

Рисунки соответствуют модели YDP-142.

ВНИМАНИЕ

• Будьте внимательны: не перепутайте компоненты и устанавливайте их в правильном направлении. Выполняйте

сборку согласно приведенной ниже инструкции.

• Для сборки требуется не менее двух человек.
• Осуществляйте сборку на твердой и ровной поверхности пола в просторном месте.
• Используйте только крепежные винты, входящие в комплект поставки, вставляйте винты в соответствующие их

размеру отверстия. Использование не подходящих по размеру винтов может привести к повреждению устройства
или сбоям в работе.

• После завершения сборки каждой части затяните винты.
• Для разборки подставки выполните приведенную ниже последовательность операций в обратном порядке.

Выньте из пакета комплектующие и убедитесь, что они
все в наличии.

1

Прикрепите C к D и E, затянув винты

от руки.

1-1

Развяжите и выпрямите педальный шнур,
входящий в комплект. Не выбрасывайте
виниловый шнурок. Он понадобится на шаге 6.

1-2

Совместите D и E с краями C.

1-3

Прикрепите D и E к C, закрутив пальцами
длинные винты

1

 (6 Ч 20 мм).

Приготовьте крестовую (+) отвертку.

B

A

D

E

C

Входящий в комплект педальный шнур,
прикрепленный внутри

Блок питания
переменного тока
(YDP-142)

Кабель питания
(YDP-162)

Блок питания
переменного тока
(YDP-162)

* Блок питания может не входить в комплект поставки или

отличаться от изображенного на рисунке (в зависимости
от страны).
Уточните, обратившись к местному торговому представителю
Yamaha.

Компоненты сборки

1

 Длинные винты

6 Ч 20 мм, 4 шт.

2

 Короткие винты

6 Ч16 мм, 4 шт.

4

 Самонарезающие

винты 4 Ч 20 мм, 4 шт.

Держатели для
кабеля, 2 шт.

Крючок для наушников (только для YDP-162)

Тонкие винты 4Ч10 мм

Крючок для
наушников

3

 Тонкие винты 4 Ч12 мм, 2 шт.

C

D

E

1-2

1-3

1-1
